СПЕЦ GH-72 - Инструкция по эксплуатации - Страница 21

21

10

11

20.2

22

13

6

21

15

36

24

8

9

32

33

35

26

25

12

5

3

19

14

4

37

16

20.1

1

7

28

27

18

2

17

23

39

38

40

Места нанесения герметика

ПОЗ

Наименование

К-ВО

1

Корпус

1

2

Горелка

1

3

Дно

1

4

Колодка заземления

1

5

Коробка

1

6

Кронштейн

1

7

Обечайка

1

8

Основание

1

9

Решетка задняя

1

10

Решетка передняя

1

11

Рукоятка

1

12

Стенка

1

13

Уголок

1

14

Амортизатор

4

15

Втулка провода

2

16

Выключатель клавишный

1

17

Клапан безопасности

1

18

Клапан электромагнитный с

регулировкой

1

19

Клемная колодка

1

20.1

Пьезоподжиг

1

20.2

Электрод пьзоподжига

1

21

Термопара

1

22

Термостат биметаллический

1

23

Фитинг

1

24

Вентилятор

1

25

Фиксатор кабеля

1

26

Шнур питания

1

27

Шланг IGT1-EN16436-1:2014-

Class 2-6.3mm-10bar

1

28

Редуктор

1

29

Гайка вытяжная цилиндрическая,

стандартный бортик оц., насечка,

М4, (0,5х3,0)

5

30

Заклепка вытяжная (тяговая)

4,0х8 стальная с плоским

стандартным буртиком ST/ST

6

31

Заклёпка вытяжная (тяговая)

3,2х6 комбинированная с

плоским стандартным буртиком

AL/ST

8

32

Винт М4х14 потай, крест. шлиц

Ph, оц. ГОСТ 17475 (DIN 965)

3

33

Винт М4х14 цил. голов. с п/сф,

крест шлиц Ph, оц. DIN 7985

5

34

Шайба гровер 4 оц ГОСТ 6402-70

(DIN 127)

3

35

Шайба увеличенная 4 оц ГОСТ

6958-70 (DIN 9021)

5

36

Саморез 2,9х16 п/сф, крест шлиц

Ph, острый, оц DIN 7981

1

37

Саморез 3,9х9,5 п/сф, крест

шлиц Ph, острый, оксид DIN 7981

11

38

Трубка медная

1

39

Форсунка

1

40

Гайка низкая М10х1,5 оц ГОСТ

5916-70 (DIN 439)

1

8.53

1:2

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.
Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А0

Копировал

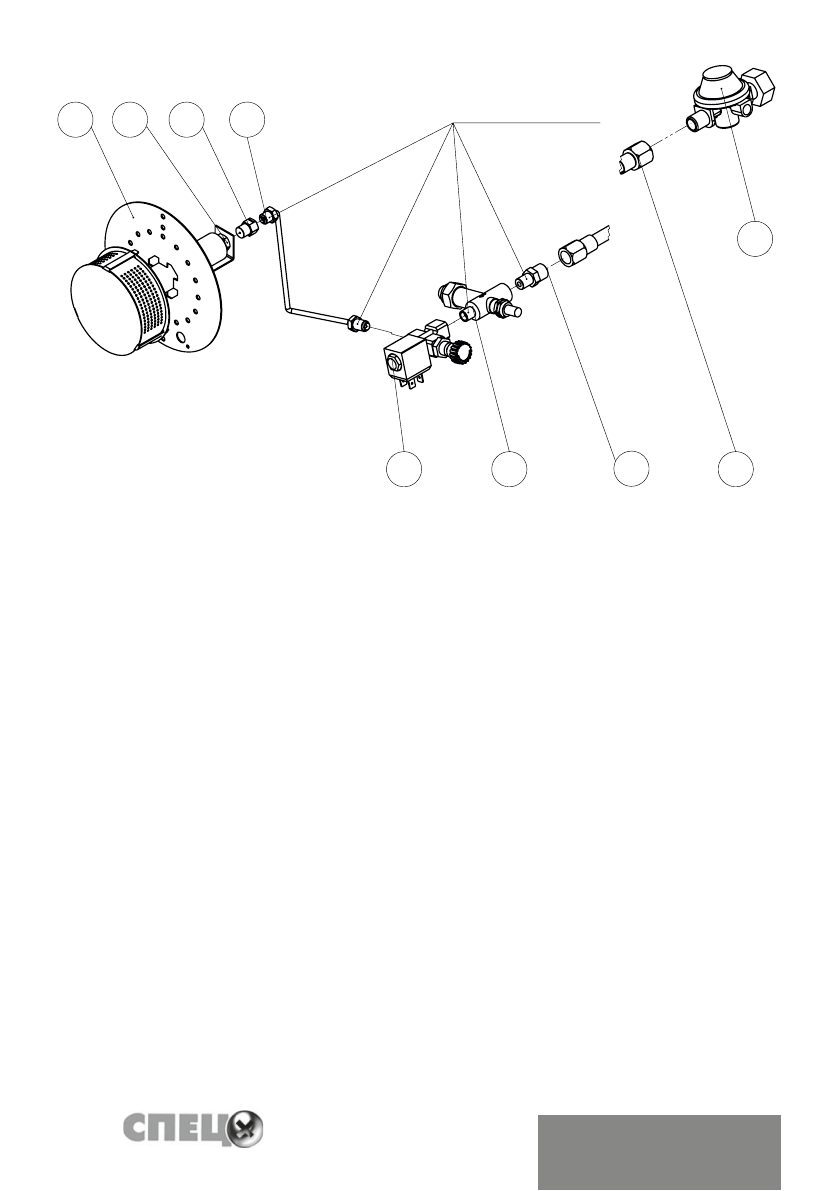

Сборочный чертеж

GH-40.102.260СБ

Баюшев С. В.

GH-40.102.260СБ

PDM: чертеж Редакция: [], Файл: Парма ТПГ-30 (взрыв-схема) / мо

дель Редакция: [02], Файл: GH-40.105.000 Тепловентилятор газовы

й-руководство

Тепловентилятор

газовый Парма ТПГ-

30

6

C

1

2

3

4

5

A

B

1. Корпус

2. Горелка

3. Дно

4. Колодка заземления

5. Коробка

6. Кронштейн

7. Обечайка

8. Основание

9. Решетка задняя

10. Решетка передняя

11. Рукоятка

12. Стенка

13. Уголок

14. Амортизатор

15. Втулка провода

16. Выключатель клавишный

17. Клапан безопасности

18. Клапан электромагнитный с

регулировкой

19. Клемная колодка

20.1. Пьезоподжиг

20.2. Электрод пьезоподжига

21. Термопара

22. Термостат биметаллический

23. Фитинг

24. Вентилятор

25. Фиксатор кабеля

26. Шнур питания

27. Шланг газовый

28. Редуктор

29. Гайка вытяжная цилиндрическая

30. Заклепка вытяжная (тяговая)

4,0х8

31. Заклёпка вытяжная (тяговая)

3,2х6

32. Винт М4х14

33. Винт М4х14

34. Шайба гровер

35. Шайба увеличенная

36. Саморез 2,9х16

37. Саморез 3,9х9,5

38. Трубка медная

39. Форсунка

40. Гайка низкая М10х1,5
