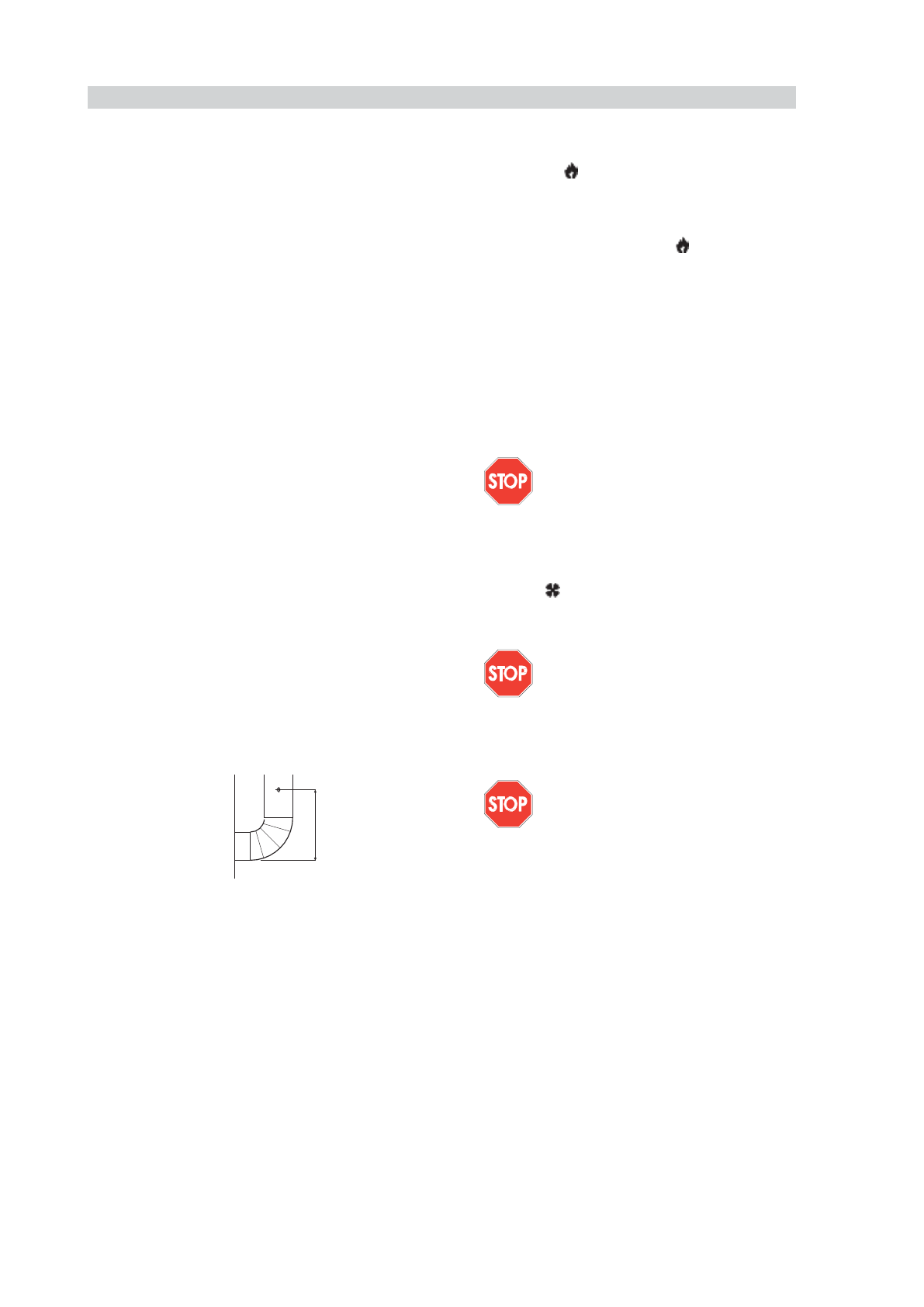

5

IT

con  quelli  riportati  sullo  schema  elettrico  e  controllare  la  taratura  del
termostato  F  (LA  TABELLA  DELLE  CARATTERISTICHE  TECNICHE).  Al

primo  avviamento  si  deve  sempre  controllare  che

l’assorbimento  di

corrente del ventilatore non superi quello dichiarato.

Il bruciatore, infine, deve essere regolato seguendo le istruzioni ri-

portate sul relativo libretto di istruzione.

COLLEGAMENTO  AI  CONDOTTI  DI  MANDATA

DELL’ARIA  CALDA

Il  generatore

d’aria  calda  è  predisposto  per  il  funzionamento  con

diffusione diretta

dell’aria. Tale dispositivo può essere collegato a con-

dotti  di  sezione  opportuna  se  specifiche  esigenze  di  impiego  lo  richie-
dono;

poiché il valore della portata d’aria può variare si devono svolge-

re controlli e regolazioni che devono sempre essere eseguiti ogni qual-
volta  cambiamenti  significativi  siano  apportati  al  circuito  di  distribuzio-
ne

dell’aria calda (modifiche alla lunghezza o al diametro dei tubi, al nu-

mero di curve, etc.). Si deve:

•  verificare  che  la  corrente  assorbita  dal  motore  del  ventilatore  non

sia  superiore  al  valore  dichiarato;

•  verificare  che  la  portata  d’aria  sia  pari  a  quella  nominale.

COLLEGAMENTO  AL  CONDOTTO  DI  EVACUAZIONE  DEI  FUMI

I  condotti  di  evacuazione  dei  fumi  devono  essere  in  acciaio  e

conformi  alla  norma  EN  1443.

Il rendimento di combustione ed il corretto funzionamento del bru-

ciatore  dipendono  dal  tiraggio  del  camino.  Il  collegamento  alla  canna
fumaria deve essere effettuato rispettando le disposizioni delle leggi vi-
genti e osservando le seguenti prescrizioni:

•  il  percorso  del  raccordo  fumario  deve  essere  il  più  breve  possibi-

le e con pendenza ascendente;

•  si devono evitare curve strette e riduzioni di sezione;

•  deve essere predisposto  un camino per ogni generatore di aria

calda;

•  il tiraggio della canna fumaria deve essere almeno pari a quello

prescritto.

ANALISI  DEI  PRODOTTI  DELLA  COMBUSTIONE

Le  sonde  per  il  controllo  della  composizione  dei  prodotti  della

combustione  e  della  temperatura  dei  fumi  devono  essere  posizionate
come in Fig. 3.

Al termine delle prove di collaudo il

foro praticato per l’inserimento

delle sonde deve essere sigillato con materiale che garantisca la tenuta
del condotto e sia resistente alle elevate temperature.

200 mm

Fig. 3

COLLEGAMENTO  ALLA  LINEA  DI  ALIMENTAZIONE  DEL  COMBUSTIBI-
LE  E  TRASFORMAZIONE  DA  UN  TIPO  DI  GAS  AD  UN  ALTRO

Tale  collegamento  deve  essere  eseguito  secondo  le  indicazioni  del

manuale

d’uso  del  bruciatore.

Il bruciatore a gas

é del tipo a policombustibile e, quindi, può fun-

zionare  con  gas  metano  o  G.P.L..  Il  generatore

d’  aria  calda  é  fornito

con il bruciatore

già predisposto per il funzionamento con gas metano,

G20. Per la trasformazione da gas metano a G.P.L. o viceversa si devo-
no seguire le istruzioni del manuale

d’ uso del bruciatore. Tale manuale

è allegato al presente con busta contenente l’ eventuale orifizio calibrato
da sostituire (cfr. manuale

d’ uso del bruciatore) e un’ etichetta adesiva

riportante il tipo di gas per il quale la macchina

è stata predisposta.

ISTRUZIONI PER L’UTILIZZAZIONE

AVVIAMENTO

Per avviare il generatore:

•  assicurarsi che il commutatore (2) sia predisposto sulla posizio-

ne

“0” ;

• alimentare elettricamente il generatore agendo sull’interruttore di

sezionamento posto sul quadro elettrico di alimentazione.

• se il funzionamento è manuale, spostare il commutatore (2) nella

posizione

: il bruciatore si avvia e dopo alcuni minuti di preri-

scaldamento della camera di combustione si avvia anche il venti-
latore.

•  se il funzionamento è automatico, si deve regolare il valore desi-

derato  della  temperatura  del  termostato  ambiente  e  spostare  il
commutatore (2) nella posizione

: il generatore si avvia e si ar-

resta automaticamente quando la temperatura

dell’ambiente è ri-

spettivamente minore o maggiore del valore selezionato.

•  se  dopo  tali  operazioni  il  generatore  non  funziona,  si  deve  con-

sultare  il  paragrafo

“INCONVENIENTI DI FUNZIONAMENTO, CAU-

SE  E

RIMEDI”  e  scoprire  la  causa  del  mancato  funzionamento.

ARRESTO

Per  arrestare

l’apparecchio  bisogna  agire  sul  commutatore  (2),

spostandolo  nella  posizione

“0”, se  il  funzionamento  è  manuale,  o  sul

termostato  ambiente  se  il  funzionamento

è  automatico.  Il bruciatore si

arresta  e il ventilatore continua  a  funzionare, avviandosi

più volte, fino

al completo raffreddamento della camera di combustione.

Attenzione

Non si deve mai arrestare il funzionamento del generato-
re disinserendo

l’interruttore di sezionamento  del qua-

dro di alimentazione.

L

’alimentazione  elettrica  deve  essere  disinserita  solo

dopo

l’arresto  del  ventilatore.

VENTILAZIONE

Per ottenere il funzionamento del generatore nel modo di sola ven-

tilazione continua,  si  deve spostare  il  commutatore  (2)  nella  posizione

con simbolo

.

MANUTENZIONE

Attenzione

Tutte  le  operazioni  descritte  in  questo  paragrafo  devono
essere  eseguite  solo  da  personale  professionalmente
qualificato.

Per il  regolare  funzionamento

dell’apparecchio è necessario effet-

tuare periodicamente le seguenti operazioni, avendo cura di escludere
la linea elettrica di alimentazione del generatore prima di iniziare.

Attenzione

Prima  di  iniziare

l’operazione si  deve:

• Arrestare  la  macchina  secondo  le  indicazioni  del  para-

grafo  precedente;

• Disinserire  l’alimentazione  elettrica  agendo  sull’inter-

ruttore  di  sezionamento  posto  sul  quadro  elettrico  di
alimentazione  ;

• Attendere che il generatore si raffreddi.

PULIZIA  DELLO  SCAMBIATORE  DI  CALORE  E  DELLA  CAMERA  DI
COMBUSTIONE

Per mantenere elevata

l’efficienza e prolungare la durata della mac-

china,

l’operazione  descritta  in  questo  paragrafo  deve  essere  effettuata

almeno  una  volta  al  termine  della  stagione  di  esercizio  o  pi

ù  frequente-

mente se vi

è un’eccessiva quantità di fuliggine; la presenza di quest’ulti-

ma pu

ò dipendere dal difettoso tiraggio del camino, dalla pessima qualità

del  combustibile,  dalla  cattiva  regolazione  del  bruciatore  o  da

ll’alternarsi

pi

ù o meno frequente delle fasi di accensione ed arresto del bruciatore. È

opportuno  prestare  attenzione  durante  il  funzionamento:  pulsazioni  al-
l’avviamento possono essere dovute ad eccessiva presenza di fuliggine.

Per accedere alla parte interna della camera di combustione e dello

scambiatore, dopo aver rimosso il bruciatore (a), si devono smontare il
pannello posteriore inferiore (c) e quello

d’ ispezione dello scambiatore

stesso  (e)  estraendone  i  turbolenziatori  (d):  con  uno  scovolo  ed  una
aspirapolvere si asportano la fuliggine residua e le parti estranee.
