13

DE

•  Brennermontage,  wobei  der  Brenner  an  den  Warmlufterzeuger

mit  den  entsprechenden  Schrauben  zu  montieren  ist,  wobei  die
mit dem Brenner mitgelieferte Dichtung zwischenzulegen ist;

•  Anschluß  des  Brenners  an  die  Brennstoff-Versorgungsleidung

(vgl.    Brenner-Betriebsanleitung);

•  Elektrischer  Anschluß  des  Brenners,  der  an  entsprechender

Steckdose (11) vorzunehmen ist;

•  Eventueller  Anschluß  des  Raumthermostaten  oder  weiterer  Zu-

behörteile  der  Anlage  (so  z.B.  einer  Uhr):  der  kabel  mittels  der
Kabelführung  (7)  in  die  Schalttafel  des  Warmlufterzeugers  ein-
geführt  und  an  die  Klemmen  (6)  und  (7)  der  Klemmenleiste  an-
geschlossen (

“ELEKTRISCHES SCHEMA”);

Nachdem  alle

Anschlüsse  vorgenommen  worden  sind,  ist  es  rat-

sam, vor Inbetriebnahme des

Gerätes die hergestellten Anschlüsse mit

denjenigen, die auf dem elektrischen Schema verzeichnet sind, zu ver-
gleichen und die Eichung des Thermostats F (

“TABELLE DER TECHNI-

SCHEN DATEN

”) zu überprüfen. Bei der ersten Inbetriebnahme ist stets

darauf  zu  achten,  da

ß  der  Strombedarf  des  Lüfters  die  angegebenen

Werte nicht

übersteigt.

Der Brenner ist

abschließend gemäß den auf der beigefügten Be-

dienungsanleitung vermerkten Angaben zu regeln.

ANSCHLUSS  AN  DIE  WARMLUFT-

FÖRDERKANÄLE

Der  Warmlufterzeuger  ist

für  einen  Betrieb  mit  direkter  Luftvertei-

lung  vorgesehen.

Diese  Vorrrichtung  kann  an

Kanäle  mit  entsprechendem  Durch-

messer angeschlossen werden, falls spezielle

Einsatzfälle dies verlan-

gen; nachdem der Wert der

Luftförderung variieren kann, sind Kontrol-

len  und  Regelungen  durchzuf

ühren,  die  jedesmal,  wenn  wesentliche

Veränderungen am Verteilungskreislauf der Warmluft auftreten (Verän-
derung  der

Länge  oder des  Durchmessers  der  Rohre,  der  Anzahl der

Kurven usw.). Demnach ist folgendes vorzunehmen:

•  Überprüfen,  daß  der  vom  Lüftermotor  absorbierte  Strombedarf

nicht

über dem angegebenen Wert liegt;

•  Überprüfen, daß die Luftförderleistung der Nominalförderleistung

entspricht.

ANSCHLUSS  AN  DAS  RAUCHROHR  ZUR  ENTFERNUNG  DES  RAUCHES

Die  Rauchleitungen  von  Evakuieren

müssen  in  Stahl,  und  Norm-

entsprechend  EN  1443  sein.

Die Brennerleistung und der einwandfreie Betriebsablauf des Bren-

ners

hängen vom Schornsteinzug ab. Der Schornsteinanschluß hat ent-

sprechend  der  in  Kraft  stehenden  Gesetzesnormen  und  unter  Beach-
tung folgender Vorschriften zu erfolgen:

•  Der Rauchrohrweg hat so kurz wie nur möglich zu sein und auf-

steigende  Richtung  aufzuweisen;

•  Enge  Kurven  und  Durchmesserverringerungen  sind  zu  vermeiden;

•  Für jeden einzelnen Warmlufterzeuger ist ein Schornstein vorzu-

sehen;

•  Der Schornsteinzug soll mindestens dem vorgeschriebenen ent-

sprechen.

ANALYSE  DER  VERBRENNUNGSPRODUKTE

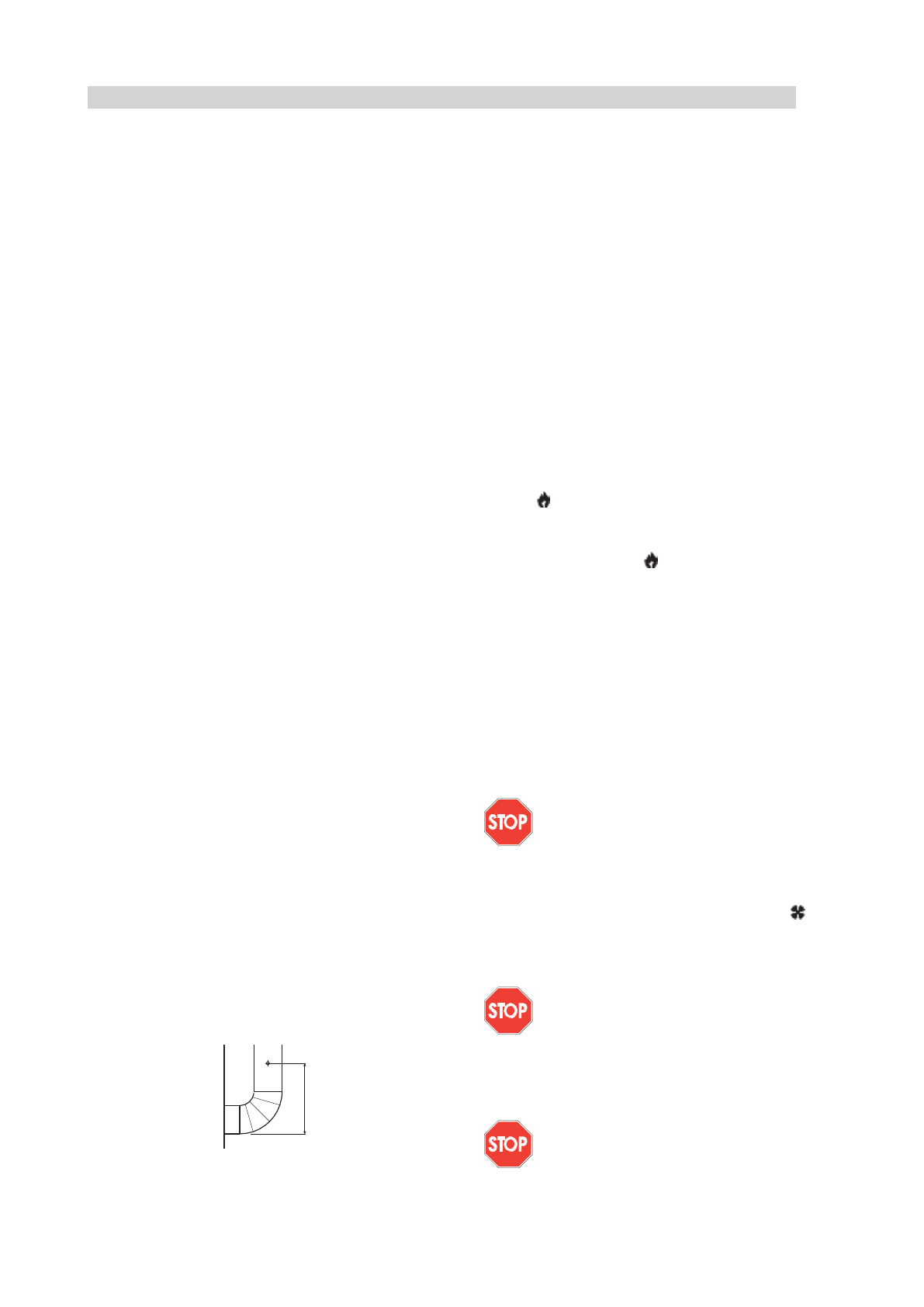

Zur  Kontrolle  der  Zusammensetzung  der  Verbrennungsprodukte

und  der  Rauchtemperatur  sind  die  entsprechenden  Sonden,  wie  auf
Bild 3 dargestellt, anzubringen.

Bei

Abschluß der Prüfung ist das zur Einführung der Sonden her-

gestellte  Loch  mit  einem  Material  zu  versiegeln,  das  die  Dichtheit  des
Rohres

gewährleistet und bei hohen Temperaturen temperaturbestän-

dig bleibt.

200 mm

ANSCHLUSS  AN  DIE   BRENNSTOFFVERSORGUNGSLINIE  UND  UMR

Ü-

STUNG DES

GASGERÄT AUF EINE ANDERE GASART

Dieser

Anschluß hat gemäß den Brenneranleitungen zu erfolgen. Der

Gasbrenner  wird  als  Mehrbrennstoff-

Ausführung  hergestellt  und  kann

daher mit Erdgas oder

Flüssiggas G.P.L. betrieben werden. Der Warm-

lufterzeuger  verf

ügt  über  einen  Brenner,  der  bereits  zum  Betrieb  mit

Erdgas,  G20,  vorgesehen  ist.  Zum  Umr

üsten  vom  Erdgasbetrieb  auf

Flüssiggasbetrieb, oder umgekehrt, sind die Anleitungen des Brenner-
handbuchs  zu  befolgen.  Gennantes  Hanbuch  wird  mit  dem  vorliegen-
den  mitgeliefert,  anliegend  befindet  sich  auch  ein  Umschlag  mit  dem
kalibrierten

Mundstück, das eventuell auszuwechseln ist (Brenner-Ge-

brauchsanleitungen) und ein Klebeetikett auf dem die Gasart angegeben
ist,

für die das Gerät vorgesehen ist.

GEBRAUCHSANWEISUNGEN

INBETRIEBNAHME

Beim Anlassen des Warmlufterzeugers ist Folgendes zu beachten:

•  Sich vergewissern, daß der Geräteschalter (2) auf Position “0” ge-

regelt ist;

•  Den  Warmlufterzeuger  durch  Drücken  auf  dem  am  elektrischen

Versorgungsschaltpult angebrachten Unterbrechungsschalter elek-
trisch versorgen;

•  Bei  nicht automatischem Betrieb den  Geräteschalter  (2) auf Posi-

tion

stellen:  der  Brenner  startet  und  nach  einigen  Minuten

Vorw

ärmung der Brennkammer tritt auch der Lüfter in Betrieb;

•  Bei einem automatisch betriebenen Gerät ist der gewünschte Tem-

peraturwert auf dem Raumthermostaten einzustellen und der Ger

ä-

teschalter  (2)  auf  Position

zu stellen: Das An- und Abschalten

des Ger

ätes erfolgt automatisch sobald die Raumtemperatur unter

bzw.

über dem eingestellten Wert liegt;

•  Sollte  der  Warmlufterzeuger  nach  genannten  Vorkehrungen  nicht

funktionieren,  sehen  Sie  zur  Auffindung  der  S

törungsursache  im

Paragraphen

“BETRIEBSSTÖRUNGEN, URSACHEN UND BEHE-

BUNGEN

” nach.

ABSTELLEN

Um das

Gerät abzustellen ist, bei manuell betriebenem Gerät, der

Geräteschalter (2) auf Position “0” zu stellen. Wenn es sich um ein au-
t o m a t is c h  b e t ri e b e n e s  G e r

ä t  hand elt,  e rfo lg t  d ie  Reg elu ng  am

Raumthermostaten.  Der  Brenner  stopp  und  der

Lüfter  bleibt  weiter  in

Betrieb,  wobei  er  mehrmals  anl

äuft,  bis  die  Brennkammer  völlig  ab-

gekühlt ist.

Achtung

Der  Betrieb  des  Warmlufterzeugers  darf  nicht  dadurch
gestoppt  werden,

daß  man  einfach  den  Stecker  aus  dem

Versorgungsschaltpult  herauszieht.  Die  elektrische  Ver-
sorgung  darf  erst  nach  Stillstand  des

Lüfters  unterbro-

chen  werden.

LÜFTUNG

Um  lediglich  den  fortlaufenden

Lüftungsbetrieb  seitens  des  Gerä-

tes zu erwirken, ist der

Geräteschalter (2) auf die Position des  -Sym-

bols zu stellen.

WARTUNG

Achtung

Alle  in  diesem  Kapitel  beschriebenen  Operationen  sind
von entsprechend befähigtem Fachpersonal auszuführen.

F

ür einen tadellosen Betrieb des Gerätes sind regelmäßig folgende

M

aßnahmen vorzunehmen, wobei allerdings zu beachten ist, daß vorher

die Stromversorgung des Warmlufterzeugers zu unterbrechen ist.

Achtung

Bild 3

Vor Beginn der Arbeiten ist Folgendes

durchzuführen:

• Das  Gerät  gemäß  den  Anleitungen  des  vorigen  Para-

graphen  abstellen;

• Die Stromversorgung durch Drücken auf dem Unterbre-

chungsschalter auf dem Schaltpult unterbinden;

• Solange  warten,  bis  das Gerät  abgekühlt  ist.
