3

4

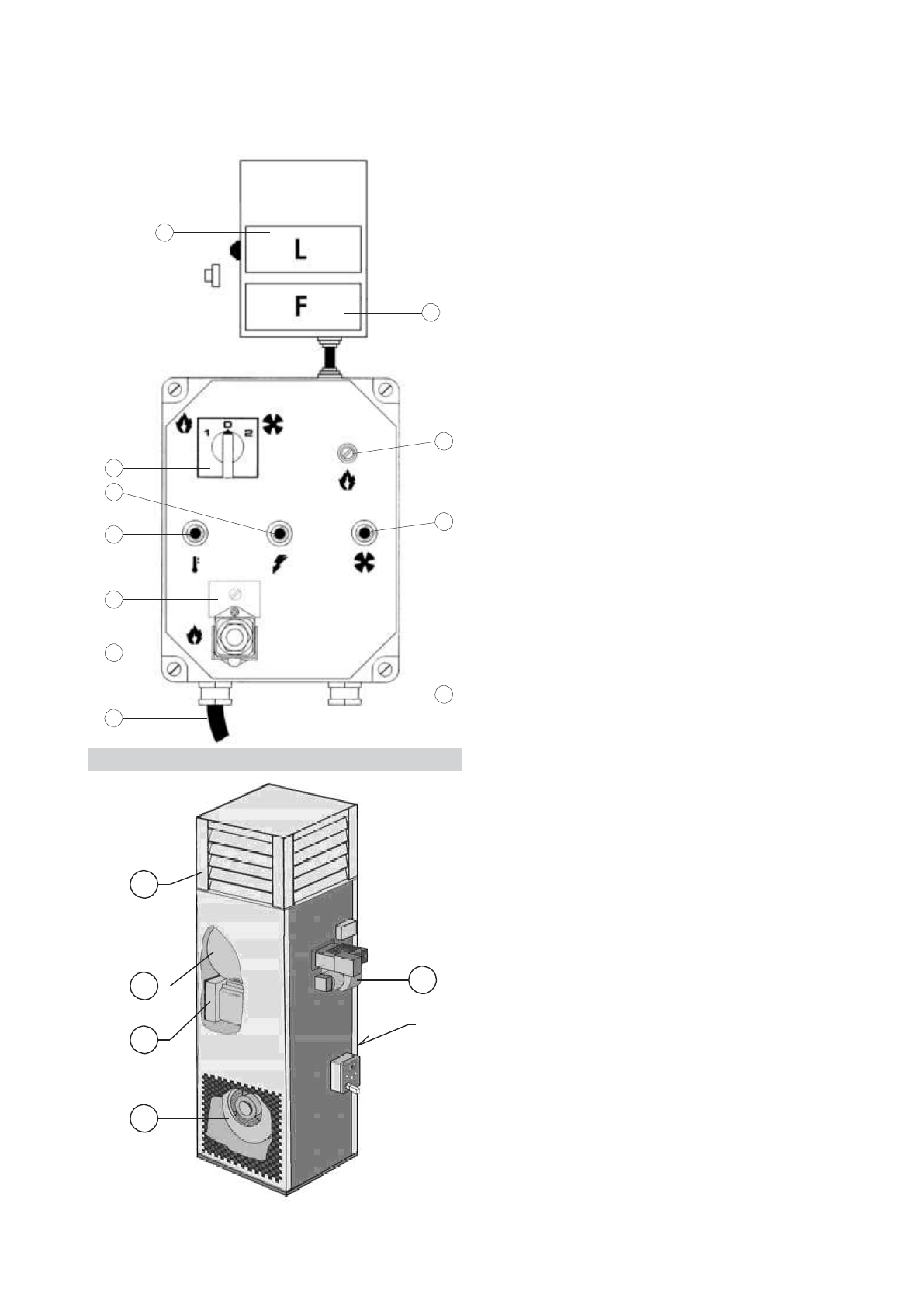

QUADRO  COMANDI  -  TABLEAU  DE  COMMANDE
KONTROLLTAFEL  -  CONTROL  BOARD  –  ПАНЕЛЬ УПРАВЛЕНИЯ

1

SPIA  TENSIONE  QUADRO

LAMPE TEMOIN MISE SOUS TENSION

KONTROLLAMPE
CONTROL LAMP

ЛАМПА КОНТРОЛЯ НАПРЯЖЕНИЯ

5

2

COMMUTATORE RISCALDAMENTO - ARRESTO - VENTILAZIONE
COMMUTATEUR CHAUFFAGE - STOP  - VENTILATION

SCHALTER HEIZUNG - STOP -

LÜFTUNG

CONTROL KNOB HEAT - STOP  - VENTILATION ONLY

ВЫБОР РЕЖИМА «НАГРЕВ»-«СТОП»-«ВЕНТИЛЯЦИЯ»

3

CAVO  ALIMENTAZIONE  ELETTRICA
CABLE  ELECTRIQUE  ALIMENTATION
ELEKTRO  KABEL

POWER  CORD

ПИТАЮЩИЙ КАБЕЛЬ

4

TERMOSTATO  VENTILATORE,  F
THERMOSTAT  VENTILATEUR,  F
LUFTREGLER,  F

FAN  THERMOSTAT,  F

ТЕРМОСТАТ ВЕНТИЛЯТОРА, F

5

TERMOSTATO DI SICUREZZA A RIARMO MANUALE, L

6

THERMOSTAT DE SECURITE A REARMEMENT MANUEL, L

SICHEREITSTHERMOSTAT MIT MANUELLER ENTRIEGELUNG, L

2

LIMIT THERMOSTAT WITH MANUAL RESTART, L

ОГРАНИЧИТЕЛЬНЫЙ ТЕРМОСТАТ С РУЧНЫМ ПЕРЕЗАПУСКОМ, L

1

6

PORTAFUSIBILE  PER  BRUCIATORE

PORTE  FUSIBLE  POUR  BRULEUR

9

SICHERUNGSCHALTER

FÜR  BRENNER

8

BURNER  FUSE  HOLDER

ПРЕДОХРАНИТЕЛЬ ГОРЕЛКИ

7

PRESSACAVO  PER  CAVO  TERMOSTATO  AMBIENTE
PRESSE  ETOUPE  POUR  THERMOSTAT  D

’AMBIANCE

RAUMTHERMOSTAT   KABEL

FÜHRUNG

10

CABLE  FASTENER  FOR  ROOM  THERMOSTAT

РАЗЪЕМ ПОДКЛЮЧЕНИЯ ВЫНОСНОГО ТЕРМОСТАТА

8

SPIA TERMOSTATO DI SICUREZZA, L

LAMPE  TEMOIN

SÉCURITÉ  DE  SURCHAUFFE,  L

11

ÜBERHITZUNGSCHUTZEN   KONTROLLAMPE,   L

OVERHEAT THERMOSTAT CONTROL LAMP, L

ЛАМПА КОНТРОЛЯ ОГРАНИЧИТЕЛЬНОГО ТЕРМОСТАТА, L

7

9

SPIA  BLOCCO  VENTILATORE

LAMPE TEMOIN ARRET VENTILATEUR

3

VENTILATOR

“AUS” KONTROLLAMPE

FAN STOP CONTROL LAMP

ЛАМПА КОНТРОЛЯ ВЕНТИЛЯТОРА

10

RIARMO   VENTILATORE
REARMEMENT   VENTILATEUR

VENTILATOR  ENTRIEGELUNGS  SCHALTER
FAN RESET

ПЕРЕЗАПУСК ВЕНТИЛЯТОРА

11

PRESA  PER  BRUCIATORE
PRISE  BRULEUR

SICHERUNGSCHALTER

FÜR  BRENNER

BURNER  PLUG

12

РАЗЪЕМ ПОДКЛЮЧЕНИЯ ГОРЕЛКИ

12

TESTATA  DIFFUSIONE  ARIA
PLENUM   ROTATIF
VERSTELLBARER   AUSBLASKOPF
ADJUSTABLE AIR HEAD

ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ КАМЕРА

13

CAMERA DI COMBUSTIONE

13

16

G

14

15

Fig. 1

CHAMBRE  DE  COMBUSTION
BRENNKAMMER
COMBUSTION   CHAMBER

КАМЕРА СГОРАНИЯ

14

SCAMBIATORE DI CALORE
ECHANGEUR
AUSTAUSCHER

HEAT  EXCHANGER

ТЕПЛООБМЕННИК

15

VENTILATORE
VENTILATEUR
VENTILATOR
FAN

ВЕНТИЛЯТОР

16

BRUCIATORE
B

RÛLEUR

BRENNER
BURNER

ГОРЕЛКА
