16

GB

DESCRIPTION

SP space heaters have been designed for use in small to medium-

sized rooms and buildings where a fixed heating system is required.

Heat  is  produced  by  combustion  and  the  heat  from  the  smoke  is

transmitted  to  the  fresh  air  through  the  metal  walls  of  the  combustion
chamber and the heat exchanger. The combustion chamber is of the ty-
pe where smoke circulates twice.

The  air  and  smoke  pass  through  separated  ducts,  both  of  which

are welded and sealed. When, after combustion, the waste gases have
cooled, they are expelled through a duct which must be connected to a
chimney  or  chimney  flue.  The  chimney  or  chimney  flue  must  be  big
enough to guarantee that the smoke is expelled efficiently.

The  air  which  is  used  in  combustion  is  aspirated  directly  from  the

room or building which is being heated. It is therefore of utmost impor-
tance  that  the  room  or  building  be  properly  ventilated  so  that  enough
fresh air is circulating at all times.

The  air  head  has  four  lateral  openings  and  adjustable  fins  which

sends the hot air in the desird direction (Fig.2).

Warning

•  the heater must be near a chimney or chimney flue and a suitable

electric switchboard;

•  don’t let animals or children near the heater;

•  after use make sure  the disconnecting switch is off.
When using any type of space heater it is obligatory:

•  not to exceed the maximum level of heat output of the furnace.

•  to make sure that there is adequate air circulation and air supply

to  the  heater  and  that  nothing  is  obstructing  the  aspiration  and
expulsion  of  air.  Movement  of  air  may  be  obstructed  in  various
ways  including  placing  covers  or  other  objects  on  the  heater  or
positioning the heater too near a wall or other large object. If the-
re  is  insufficient  air  supply  the  combustion  chamber  overheats
and the overheat thermostat with manual restart is activated.

INSTALLATION

Warning

The following  operations  must  be  carried  out  by  qualified
personnel only.

During  use,  two  of  the  four  sides  must  be  left  open  so  as
to  avoid  overheating  the  combustion  chamber.For  this
reason  the  fins  in  the  front  which  are  on  the  same  side  of
the  heater  as  the  burner  can  never  be  completely  closed
as they  are  blocked by a  bar.

ELECTRICAL  CONNECTIONS  AND  SETTINGS

Every  space  heater  is  supplied  along  with  the  safety  and  control

devices  which  are  indispensable  to  the  correct  functioning  of  the  unit.
The electric switchboard,  the fan  thermostat and  the  overheat thermo-
stat with manual restart have already been connected.

Warning

The mains supply to the heater must be earthed and have
a  magneto-thermal  switch  with  differential.

The  power  cord  must  be  connected  to  a  switch  board
which  has  a  disconnecting  switch.

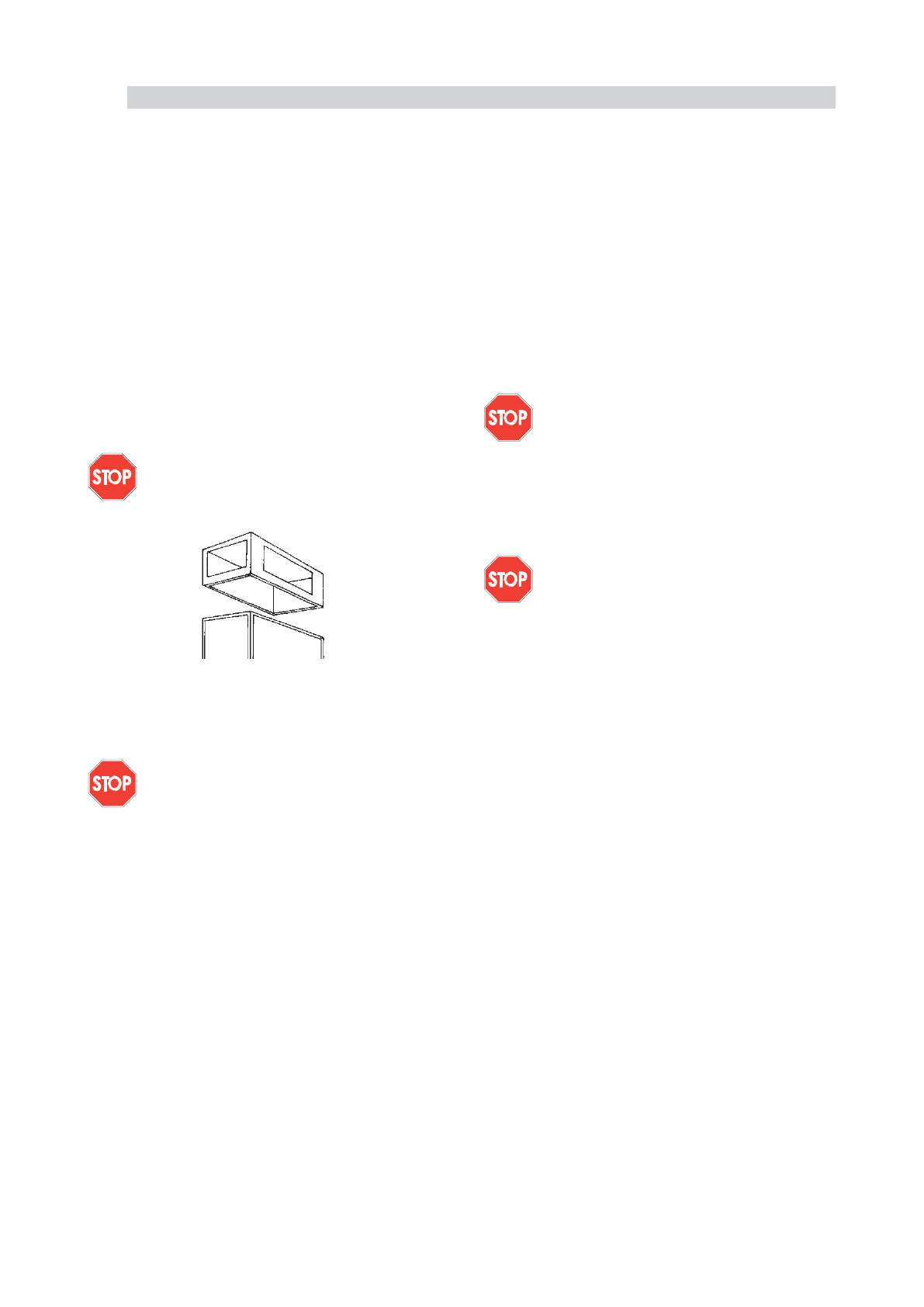

Fig. 2

SP  space  heaters  can  operate  with  burners  that  are  fuelled  by  hea-

ting  oil,  methane  (G20)  or  L.P.G.  (butane  G30  and  propane  G31)  of  the
ON-OFF  type.

Warning

Only  the  burners  which  are  chosen  and  supplied  by  the
manufacturer  can  be  used.  If  another  type  of  burner  is
used the heater no longer complies with CE regulations.

There are three safety devices which are activated in case of serious

malfunction. The Burner Control Device, which is mounted on the burn-
er and  has a  restart button,  automatically stops the burner if  the  flame
goes out. The Overheat Thermostat, L, of the manual restart type, is ac-
tivated  if  the  temperature  of  the  combustion  chamber  rises  above  the
set maximum limit;  the warning light  (8)  lights  up and the heater stops
working. The Thermal Relay, RM, is activated if the fan motor starts to
use  more  electrical  current  than  the  maximum  permitted  limit;  the
warning light (9) lights up and the heater stops working.

If  any  of  these  safety  devices  are  activated  you  should  check  careful-

ly  what  the  problem  actually  is  before  pressing  the  restart  button  and
starting  the  heater  off  again  (

“OBSERVED  FAULTS,  CAUSES  AND

REMEDIES”).

GENERAL   ADVICES

The  space  heater  must  be  installed,  set  up  and  used  in  accordance

with  existing  laws.

Here are a few general guidelines which should be followed:

•  follow the instructions in this booklet very carefully;

•  don’t install the heater in places where there may be a risk of fire

or explosion;

•  inflammable material should be kept at a safe distance from the

heater (Minimum 3 meters);

•  all fire prevention regulations must be adhered to;

•  the  room  or  building  which  is  being  heated  must  be  sufficiently

ventilated so that the heater has enough air to function properly.

The following operations must now be carried out:

•  connect  to  the  electricity  supply  (~1,220V,50Hz)  with  a  power

cord  of  the  HO7RN-F  type  (section  1  mm

2

).  This  cord,  which  is

not supplied with the heater;

•  must be connected to the unit’s electric switchboard by means of

the  cable  fastener  and  connected  to  the  terminals  N,  F  and  T
(“WIRING DIAGRAM”);

•  must be connected  directly  to a mains switchboard which has a

disconnecting switch;

•  must not be longer than 2 meters;

•  the burner must be mounted and attached to the heather with ap-

propriate screws. The gaskets supplied with the burner should be
placed between the burner and the heater;

•  the burner must be connected to the fuel supply (Burner Instruc-

tion Manual);

•  connect the burner to the electricity supply with the burner plug (11);

•  connect accessories such as the room thermostat or clock to the

unit’s  electric  switchboard:  electric  wires  must  be  connected  by
means of the cable fastener (7) to the terminals (6) and (7).

Having  completed  all  these  operations  check  carefully  that  all  elec-

trical  connections  correspond  to  the  wiring  diagram  and  check  the  set-
ting  of  thermostat  F  (

“TECHNICAL  SPECIFICATIONS”).  When  the  heater

is  first  turned  on  you  must  check  that  the  fan  does  not  use  more  cur-
rent  than  the  maximum  permitted  limit.  Finally,  to  regulate  the  burner
follow  the  instructions  in  the  Burner  Instruction  Manual.

CONNECTION  TO  HOT  AIR  DUCTS

The space heater provides heat by releasing and dispersing hot air.

An air head is supplied and it can be connected to new air ducts if the
user wishes to satisfy specific needs. In this case and in particular if the
diameter and length of the ducts have been changed or if the number of
bends has been modified, air  output may vary. Consequently it is very
important  to  check  and  regulate  air  output  when  any  modification  is
made  to  air  heads  or  air  ducts.  In  all  circumstances  you  must  ensure
that:

•  the fan motor does not use more current than the maximum per-

mitted  limit;

•  the volume of air flow corresponds to the recommended level.
