EN


L-L 239.00-BM

46 / 88

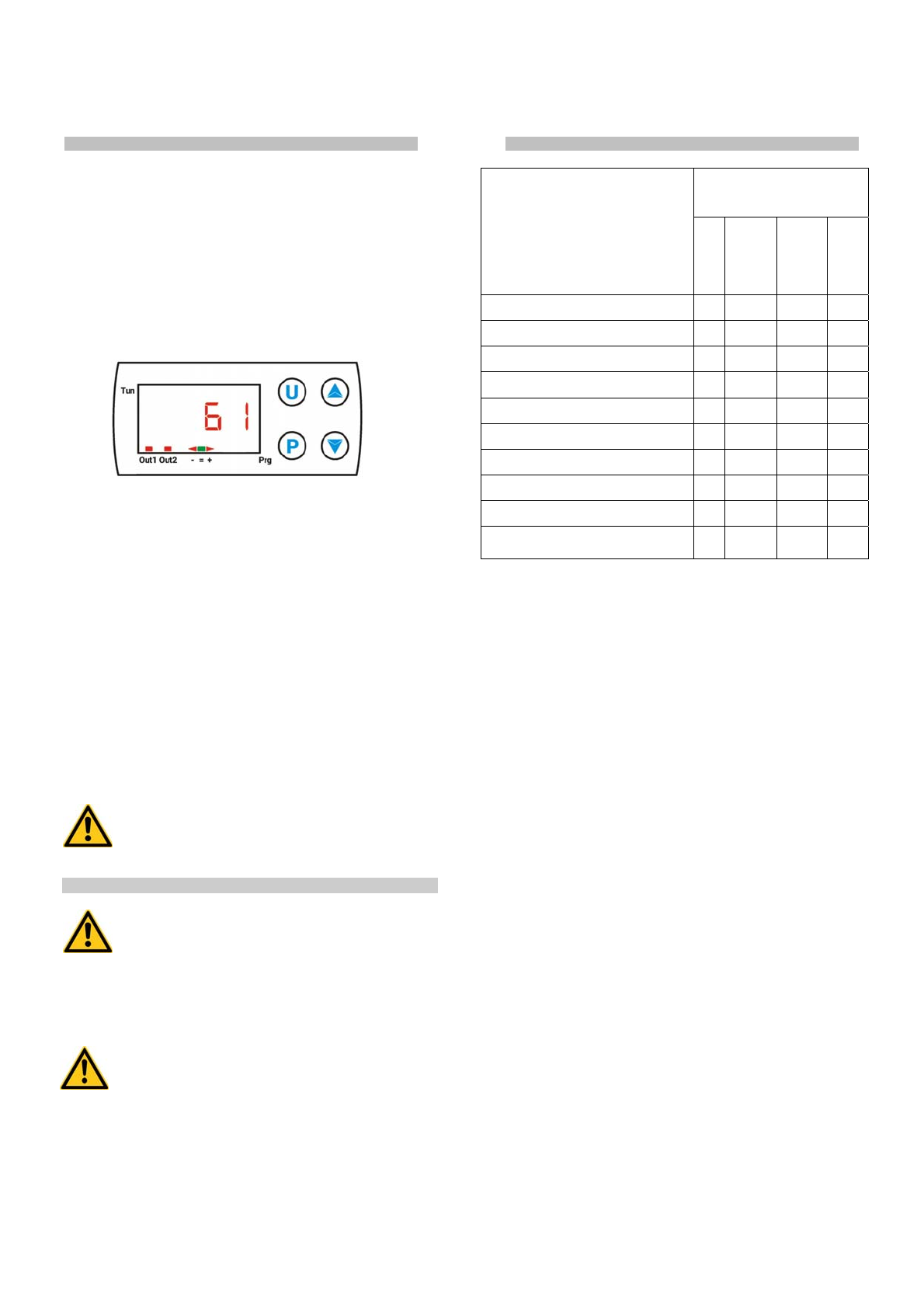

The temperature controller is programmed to start and stop the

main fan automatically when the combustion chamber reaches the

set temperature. This prevents cold air from blowing when the

burner starts and the combustion chamber is not yet hot enough,

and ensures that residual heat in the heater is dissipated when the

burner stops.

The temperature is factory-set to 35°C, with hysteresis of 5°C.

Red LED “OUT 1” shows the operating state of the fan thermostat:

•  LED ON: the fan is on

•  LED OFF: the fan is off

Control of trip temperature of burner thermostat

The temperature controller is programmed to start and stop the

burner automatically when the combustion chamber reaches the set

over-temperature. This prevents excessive overheating of the

combustion chamber and subsequent tripping of safety thermostat

L2, which blocks operation of the heater (see chapter 7 for details

on operating problems that cause tripping of safety thermostat L2).

The temperature is factory-set to 95 °C, with hysteresis of 5°C.

Red LED “OUT 2” shows the operating state of the burner

thermostat, while the LED group “- = +” indicates the current

temperature compared to the set temperature:

• if the red arrow at the symbol “-“ is ON, it means that the

temperature is below the set value and, therefore, the thermostat

is ON, i.e., the burner is ON.

•  if  the  green  LED  at  the  symbol  “=1“  is  ON,  it  means  that  the

temperature is at the set value.

• if the red arrow at the symbol “+“is ON, it means that the

temperature is above the set value and, therefore, the thermostat

is OFF, i.e., the burner is OFF.

Warning

The trip temperatures of the fan thermostat and burner

thermostat should be changed only if absolutely

necessary. Contact the manufacturer for information

needed to reprogram the temperature controller..

6. MAINTENANCE

Warning

All of the operations described in this section must be

performed by professionally qualified personnel only.

The following procedures must be done at regular intervals to

ensure efficient operation of the heater. Make sure you have

detached the electrical power line from the heater before starting

any work.

Warning

Before doing any maintenance:

•  Stop the heater as indicated in the “STOP” paragraph;

•  Switch off the power supply by means of the cut-off on

the electrical panel;

•  Wait until the heater cools.

Periodic maintenance

Procedure

Eve

ry

 da

y

Ev

er

y we

ek

Every six

months

Eve

ry y

ea

r

Check heater

X

Check gas supply line

X

Clean exterior of heater

X

Clean motor and fan

 X

Check gas supply pressure

 X

Check electrical connections

   X

Check and test burner

   X

Check thermostats

   X

Clean interior of heater

   X

Inspect and clean combustion
chamber

    X

6.1. CHECKING THE HEATER AND THE GAS SUPPLY LINE

Perform the following checks:

• Make sure the heater is not installed where there may be a risk of

fire or explosion

• Make sure that flammable materials are kept a safe distance away

• If you smell:

• Open the windows immediately

• Do not touch electrical switches

• Close the gas stopcock

• Find and repair the source of the gas leak

• Do not use the heater if any removed panels have not been

remounted

• Make sure the room to be heated is sufficiently ventilated

• Make sure that the air intake and outlet are completely

unobstructed

• Make sure that the heater is not covered by any sheets or covers;

• Check that the heater is in a fixed and stable position;

• Make sure the heater is constantly monitored during operation and

checked before being started

6.2 CLEANING THE EXTERIOR OF THE HEATER

To ensure efficient operation, clean the following parts:

• Burner:

• Remove all external dirt and debris

• Make sure the air inlet is not obstructed.

• Pipes, connectors and joints:

• Clean with a cloth.

• External body:

• Clean with a cloth.

• Air inlet/outlet:

• Remove all dirt and debris

• Make sure the air inlet is not obstructed.

6.3 Cleaning the motor and the fan

Clean the fan blades and the motor as follows:

• Remove the fan group fixing screws and then remove the fan

group.

• Clean the motor with compressed air.

• Clean the fan blades with a hard brush.
