FR
L-L 239.00-BM
19 / 88
Attention
Les modèles triphasés sont prévus pour le
fonctionnement triphasé 400 V.
Pour la transformation en système triphasé 230V
s'adresser au constructeur.
L’installation, le raccordement et l’utilisation de tous les autres
accessoires sont décrits dans la notice jointe à chaque dispositif
accessoire. Le schéma électrique ci-inclus ne concerne que le
raccordement électrique.
4.3. RACCORDEMENT AUX CONDUITS D’ADMISSION DE L’AIR
CHAUD
Le générateur d’air chaud est conçu pour fonctionner par diffusion
directe de l’air. En cas d’exigences particulières, il peut être
néanmoins raccordé à des conduits de distribution de l’air
correctement dimensionnés et ayant un diamètre et une longueur
conformes aux indications reprises dans le “TABLEAU DES
CARACTERISTIQUES TECHNIQUES”.
Attention
Avant de mettre le générateur en marche, contrôler que le
sens de rotation du ventilateur correspond bien à celui
indiqué.
Les conduits de distribution de l’air peuvent être raccordés à l'aide
des différents accessoires disponibles, en plaçant le raccord, choisi
en fonction de ce qui est effectivement nécessaire, frontalement à
une ou plusieurs voies de sortie.
4.4. MONTAGE DU BRÛLEUR À GAZ RIELLO
Attention
Les brûleurs à gaz Riello sont livrés déjà équipés d
’
une
buse à gaz naturel ou d
’
une buse à GPL.
L
’
installation d
’
un diaphragme supplémentaire D 9.0 est
nécessaire uniquement pour le modèle 110 kW

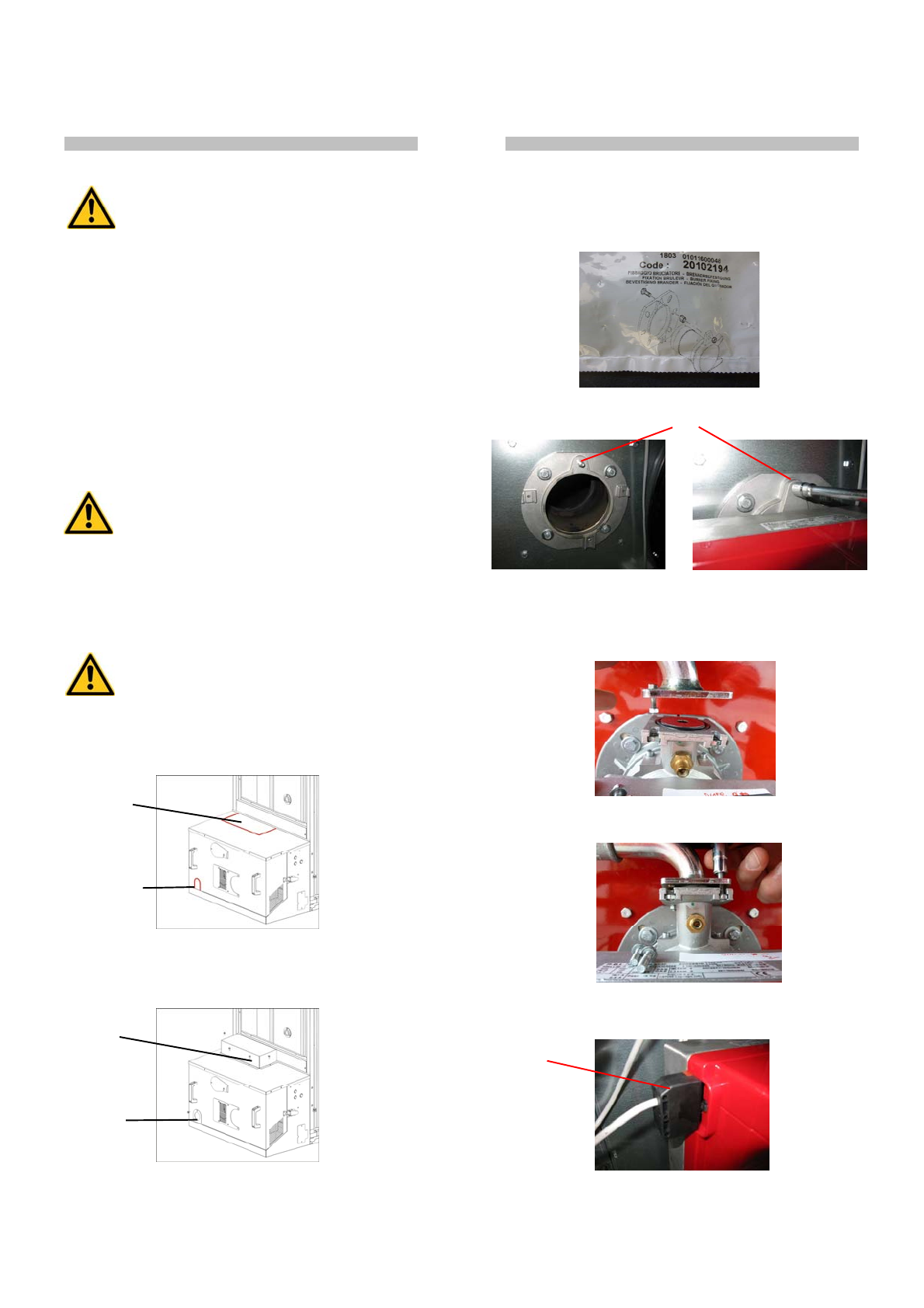

• Enlever le couvercle du boîtier et, à l'aide d'un outil adapté,
éliminer les parties métalliques A et B en suivant le parcours de
pré-coupe déjà tracé sur le couvercle
• Prélever le couvercle C et le monter sur le couvercle du brûleur à
l'aide des vis auto-taraudeuses disponibles.
• Prélever la bride D avec le joint E et les monter sur le couvercle du
brûleur à l'aide de la vis auto-taraudeuse disponible.
• Ouvrir la boîte contenant le brûleur à gaz, sortir le brûleur et
conserver les deux étiquettes adhésives portant le numéro de
série qui seront utilisées ultérieurement ;
• Consulter le Manuel d'Utilisation du brûleur et monter la vis de
fixation du brûleur sur sa plaque en suivant les instructions.
• Fixer la plaque du brûleur à la machine à l'aide des 4 vis M8 et des
rondelles D8 x D24 ;
• Introduire le brûleur et le fixer sur la plaque en vissant l'écrou
fourni sur la vis G ;
•
U
NIQUEMENT POUR LE MODELE
110
K
W
AU
GPL
: installer le
diaphragme D 9.0 avant de monter la bride de raccordement sur la
rampe à gaz, comme illustré dans la figure suivante
• Fixer la bride de raccordement sur la rampe à gaz en prenant soin
de disposer correctement le joint torique
• Repérer le câble noir muni de la fiche Wieland à 7 pôles sortant du
coffret électrique et introduire la fiche dans la prise H sur le
brûleur ;
G
H
C
D - E
A
B
