DE
L-L 239.00-BM
30 / 88
Montage und Anschluss aller anderen Zubehörteile sind in den
jeweiligen Anleitungen der Zubehörgeräte beschrieben, die
zusammen mit den spezifischen Betriebsanleitungen beigelegt
werden.
Der Schaltplan in diesem Handbuch bezieht sich ausschließlich auf
den elektrischen Anschluss.
4.3. ANSCHLUSS AN DIE WARMLUFT-AUSBLASLEITUNGEN
Der Warmlufterzeuger ist für den Berieb mit direkter Luftverteilung
ausgelegt. Bei bestimmten Einsatzanforderungen kann er jedoch an
Luftverteilungskanäle mit geeignetem Querschnitt angeschlossen
werden. Durchmesser und maximale Länge sind in den
„TECHNISCHEN DATEN” aufgeführt.
Achtung
Vor Starten des Warmlufterzeugers ist zu überprüfen,
dass der Drehsinn des Ventilators mit dem am Ventilator
angegebenen Drehsinn übereinstimmt.
Die Luftverteilungskanäle können unter Verwendung der erhältlichen
Zubehörteile verbunden werden, wobei die Anschlusselemente je
nach Bedarf stirnseitig, seitlich oder oberhalb anzubringen sind.
Die Luftverteilungskanäle können mit den verschiedenen
verfügbaren Zubehörteilen angeschlossen werden. Dabei muss man
auf der Vorderseite je nach dem tatsächlichen Bedarf das
Anschlussstück mit ein oder zwei Ausgängen anbringen.

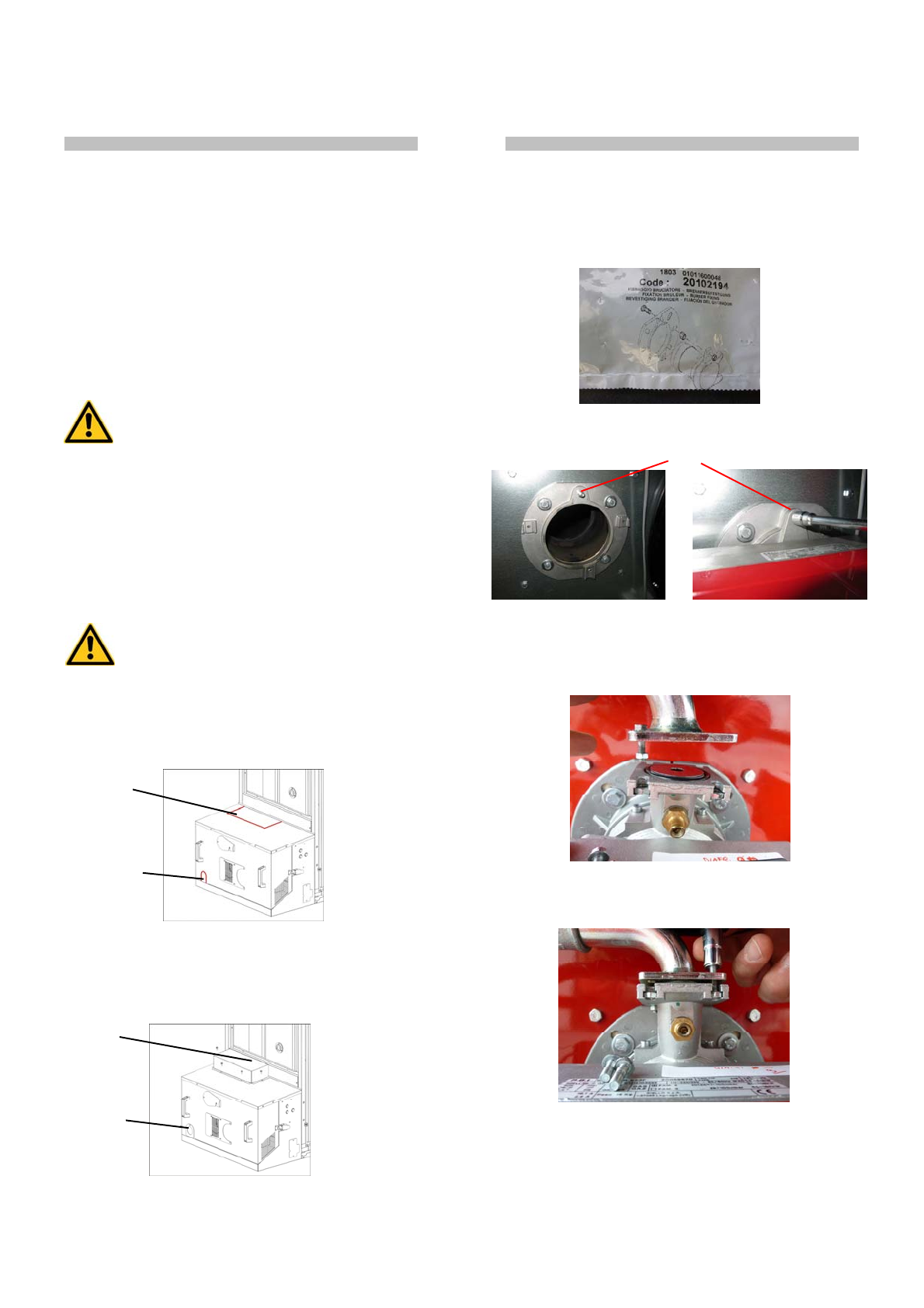

4.4 MONTAGE DES GASBRENNERS FABRIKAT RIELLO
Achtung
Die Gasbrenner von Riello sind bereits mit Erdgasdüse
oder Flüssiggasdüse vorgerüstet.
Nur für das Modell mit 110 kW ist die Installation einer
weiteren Membran D 9.0 für den Flüssiggasbetrieb
erforderlich.
• Enlever le couvercle du boîtier et, à l'aide d'un outil adapté,
éliminer les parties métalliques A et B en suivant le parcours de
pré-coupe déjà tracé sur le couvercle
• Prélever le couvercle C et le monter sur le couvercle du brûleur à
l'aide des vis auto-taraudeuses disponibles.
• Prélever la bride D avec le joint E et les monter sur le couvercle du
brûleur à l'aide de la vis auto-taraudeuse disponible.
• Den Karton öffnen, der den Gasbrenner enthält. Den Brenner
herausnehmen und die zwei Klebeetiketten mit der Seriennummer
für den späteren Gebrauch beiseite legen.
• Die Betriebsanleitung des Brenners durchlesen und die
Befestigungsschraube des Brenners gemäß den Anweisungen an
die Brennerplatte anschrauben.
• Die Brennerplatte an das Gerät anbauen. Hierzu die 4 Schrauben
M8 und die Unterlegscheiben D8 x D24 verwenden.
• Den Brenner einsetzen und an der Platte befestigen. Hierzu die
mitgelieferte Mutter auf die Schraube G schrauben.
•
N
UR FÜR DAS
M
ODELL MIT
110
K
W
MIT
F
LÜSSIGGASBETRIEB
: Die
Membran D 9.0 vor Anbau des Verbindungsflansches an der
Gasrampe gemäß der nachstehenden Abbildung installieren.
• Den Verbindungsflansch an der Gasrampe befestigen und hierbei
darauf achten, dass der O-Ring ordnungsgemäß befestigt wird
• Am Schaltkasten feststellen, welches das schwarze Kabel mit 7-
poligem Wieland-Stecker ist. Den Stecker in die hierfür
vorgesehene Steckbuchse H am Brenner einstecken.
G
C
D - E
A
B
