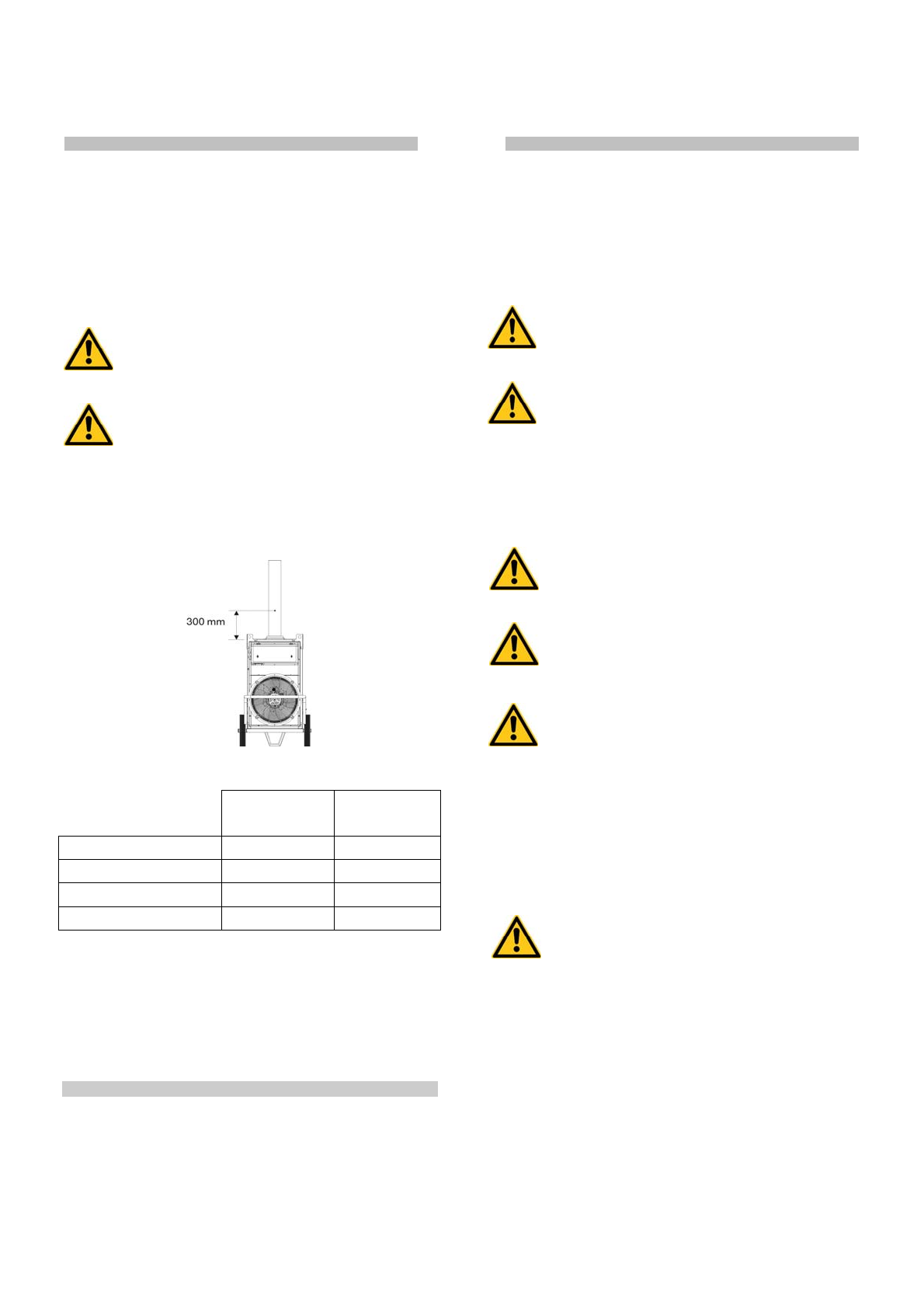

FR
L-L 239.00-BM
23 / 88
• Apposer l’étiquette autocollante “COMPATIBLE AVEC …”,
correspondant au type de combustible et à la nouvelle
catégorie sélectionnée, sur le groupe de soupapes de gaz.
Ce n’est qu’une fois que le générateur aura été réglé selon la
catégorie de fonctionnement à utiliser qu’il sera possible de
continuer et de le mettre en marche.
4.9. REGLAGE DE LA COMBUSTION ET ANALYSE DES PRODUITS DE
LA COMBUSTION
Attention
La première mise en marche doit toujours être exécutée
par un technicien spécialisé qui doit vérifier que les
paramètres de combustion sont corrects.
Attention
Les brûleurs ont un préréglage d'usine qui pourrait être
différent du réglage nécessaire. Celui-ci doit donc être
contrôlé et le cas échéant modifié.
Le "TABLEAU DES CARACTÉRISTIQUES TECHNIQUES" fournit les
valeurs de réglage (pression gaz d'alimentation, pression gaz
brûleur, position tête de combustion, réglage air) pour chacun des
brûleurs approuvés pour ces types d'appareils.
La sonde servant au contrôle périodique de la combustion et de la
température des fumées doit être introduite comme indiqué :
La combustion est stable et propre si les paramètres de combustion
s'inscrivent dans les valeurs suivantes :
GAS NATUREL
G20 - G25
GAS LIQUEDE
G30 - G31
Index Bacharach
-
0 (blanc)
CO
2
8,5 ÷ 9,5 %
11,5 ÷ 12,5 %
Oxygène (O
2
)
4,5 ÷ 6 %
4,5 ÷ 6 %
CO
ma
100 ppm
100 ppm
Il peut être nécessaire de modifier le réglage du brûleur en fonction
du type de combustible utilisé et des conditions de l'installation
(altitude, aspiration d'air de combustion avec ou sans prise Snorkel
etc.) si les paramètres de combustion ne sont pas corrects.
Au terme des tests de fonctionnement, l'orifice pratiqué pour
l'introduction de la sonde doit être scellé à l'aide d'un matériau
garantissant l'étanchéité du conduit et résistant aux hautes
températures.
5. INSTRUCTIONS D'UTILISATION
5.1. MISE EN MARCHE
Pour mettre le générateur en marche :
• Soulever le panneau (n) du boîtier du tableau électrique ;
• S'assurer que le commutateur (a) est sur la position “0”.
• Alimenter l'appareil en agissant sur l'interrupteur général du
tableau électrique d'alimentation : le témoin vert (b) s'allume pour
signaler que le tableau est sous tension.
• Tourner le commutateur (a) dans la position H ou H+V ; le brûleur
commence le cycle de démarrage et prélavage, puis la flamme
s'allume ; après quelques minutes de chauffage de la chambre de
combustion, le ventilateur principal démarre également.
Attention
En mode H+V, le ventilateur fonctionne en continu même
lorsque le brûleur s'éteint parce que la température
ambiante est atteinte.
Attention
En mode H, le ventilateur ne fonctionne que lorsque la
chambre de combustion est suffisamment chaude. De ce
fait, lorsque la température ambiante est atteinte, le
brûleur s'éteint et le ventilateur ne fonctionne que jusqu'au
refroidissement complet de la chambre de combustion.
• Si, pendant le cycle de démarrage ou de fonctionnement, le
générateur ne fonctionne pas, se reporter au paragraphe
“ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS”
pour identifier la cause du dysfonctionnement.
Attention
En cas de blocage de sécurité du brûleur, (témoin m) il est
nécessaire d'appuyer sur le poussoir de réarmement (d)
pendant 3 secondes pour faire redémarrer le générateur.
Attention
En cas de blocage de sécurité du thermostat de sécurité
(lampe h) il est nécessaire d'appuyer sur le poussoir de
réarmement (i) pour faire redémarrer le générateur.
Attention
Ne jamais effectuer plus de deux redémarrages
consécutifs : le fuel imbrûlé peut s'accumuler dans la
chambre de combustion et s'enflammer soudainement
lors de la deuxième mise en marche.
5.2. ARRÊT
Pour arrêter l’appareil, replacer le commutateur (a) sur « 0 », ou, en
cas de fonctionnement automatique, réduire la valeur de la
température programmée à l'aide du thermostat : le brûleur s’arrête
et le témoin (f) s’éteint tandis que le ventilateur continue de
fonctionner, en démarrant à plusieurs reprises, jusqu’au
refroidissement complet de la chambre de combustion.
Attention
Le fonctionnement du générateur ne doit jamais être
interrompu en agissant sur l'interrupteur de
sectionnement du tableau d'alimentation.
L'alimentation électrique ne doit être coupée qu'après
l'arrêt du ventilateur.
5.3. VENTILATION
Pour faire fonctionner le générateur en mode ventilation continue,
tourner le commutateur (a) dans la position identifiée par le
symbole V.
5.4. THERMORÉGULATEUR
Le générateur d’air chaud est équipé d'un thermorégulateur (g) à
écran ACL qui permet de relever et de contrôler les paramètres
suivants :
• Détection de la température de sortie de l’air
• Enregistrement des heures de fonctionnement
