EN


L-L 239.00-BM

43 / 88

The space heater has a gas ramp with: gas filter, pressure regulator,

safety electrovalve, work electrovalve, pressure stabilizer, pressure

valve.

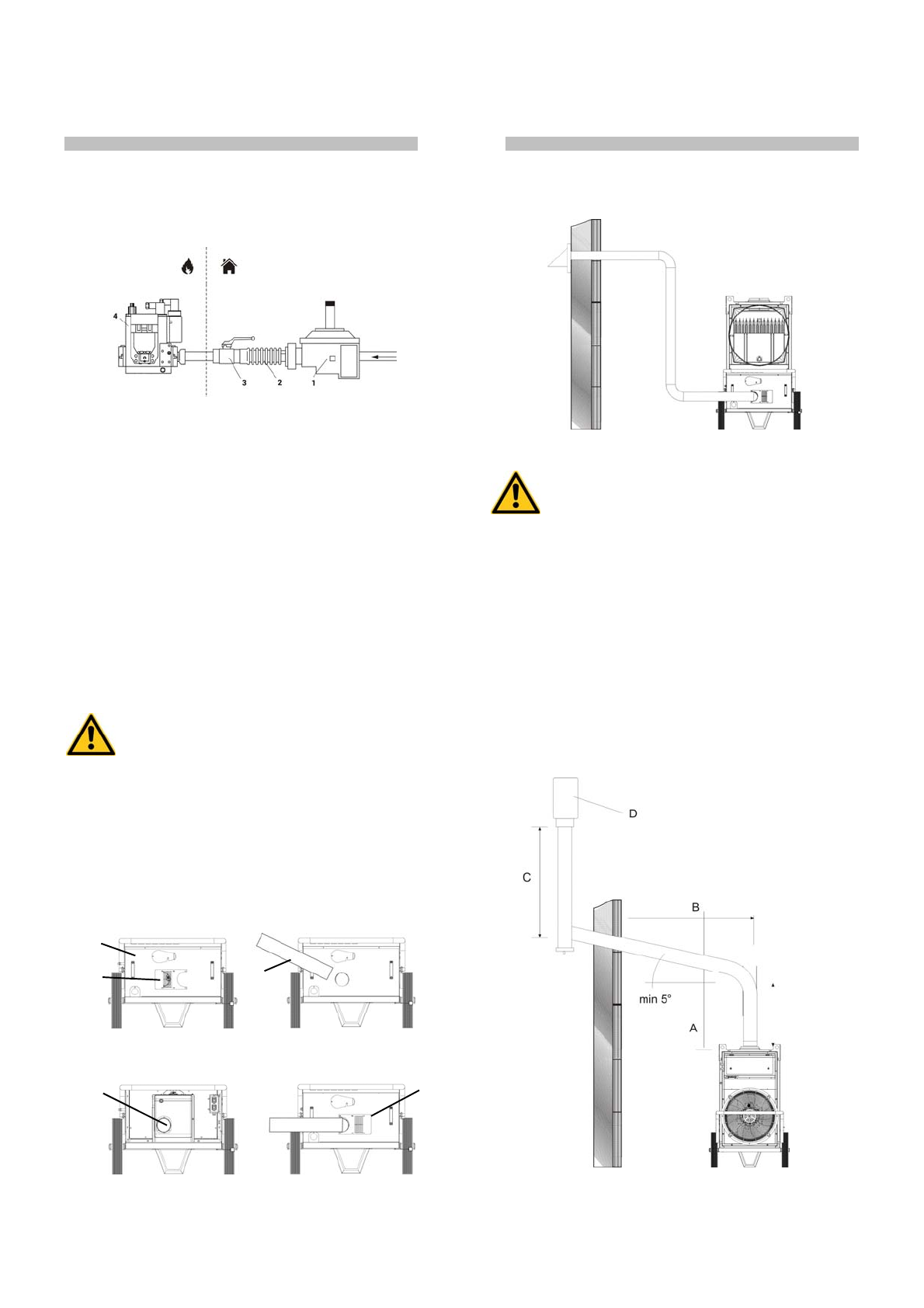

It is good practice for the installer to set up the supply line as

follows:

1: filter-pressure regulator or filter

2: antivibration joint

3: stopcock

4: gas ramp

Parts (1), (2) and (3) are available as accessories and are not

supplied with the heater.

When the line has been connected:

•  Bleed the gas supply pipe;

•  Check that the gas pipe is sealed.

•  Open the gas stopcock and check the seal of all connections to

the heater.

4.6. CONNECTING BURNER TO “SNORKEL” DEVICE AND SETTING

COMBUSTION AIR

The burner air intake (3) can be connected outside the room to be

heated in order to suck in clean air and avoid depleting the oxygen

in the room.

The connection pipe must be rigid to prevent shrinking due to air

intake depression. It must have a minimum diameter of 100 mm and

maximum length of 6 metres.

Warning

If the hose is too long, remove the excess without leaving

loops and/or curves which may hinder air suction.

To connect the air pipe to the burner intake:

•  remove burner box cover (a)

•  remove burner box closure panel (b)

•  insert air pipe (c) into the hole on closure panel (b) and fix it to

Snorkel intake (d) on the burner

•  reassemble burner box cover (a) by sliding it along air pipe (c),

making sure that air pipe (c) does not detach from Snorkel intake

(d)

•  fix panel (a) on the burner intake by turning it upside down so that

air pipe (c) is locked.

The end part of the suction hose should be connected to a wall

accessory with safety grille to prevent small animals and/or debris

from entering the hose.

Warning

Burner air should be adjusted in accordance with the

indications listed in the “TECHNICAL SPECIFICATION

TABLE”.

4.7. CONNECTION TO EXHAUST DUCT

Exhaust ducts must be in steel and conform to EN 1443.

Efficient combustion and trouble-free working of the burner depend

on efficient flue draft.

The unit must be connected to the chimney flue in compliance with

current legal regulations and in line with the following guidelines:

•  The path of the flue pipe smoke should be as short as possible

and should slant upwards (minimum height 1 m);

•  There should be no sharp curves in the pipes, and the diameter of

the pipes must never be reduced;

•  there must always be a wind deflector to prevent the entrance of

rain and to prevent smoke from being blocked by the wind;

•  flue draft must at least equal the level in the Technical

Specifications.

•  every heater must have its own chimney;

The following diagrams show possible flue positions:

A) Minimum 1 m

B) As short as possible

C) Minimum 1 m

D) Chimney draught H shape

2

1

3

4

1
