EN


L-L 239.00-BM

40 / 88

When using any type of space heater it is obligatory:

•  not to exceed the maximum heat output level of the furnace

(“TECHNICAL SPECIFICATION TABLE”);

•  make sure that the air flow is not below the rated level; check that

there are no obstacles or obstructions to the air suction and/or

delivery ducts, such as sheets or covers on the equipment, walls

or large objects near the heater.

Warning

This unit may not be used by persons (including children)

with reduced physical, sensorial or mental capacities or

with limited experience and familiarity unless they are

under supervision or instructed on how to use the unit by

the person responsible for its safety.

4. INSTALLATION INSTRUCTIONS

Warning

All of the operations described in this section must be

performed by professionally qualified personnel only.

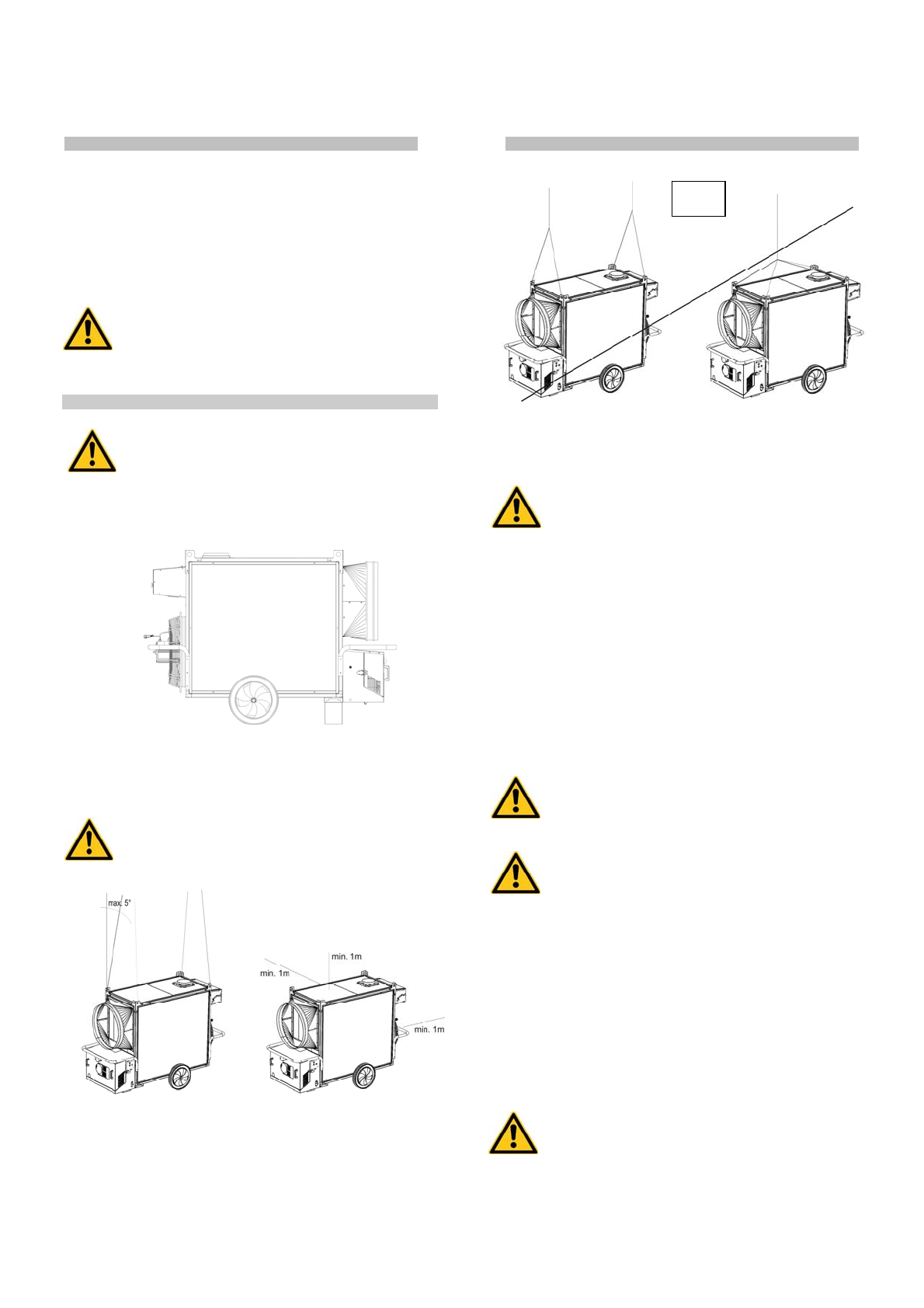

4.1. INSTALLATION ON FLOOR OR CEILING

The space heater may be installed:

•  on the floor in a stable position

• or suspended by hooking it to the ceiling using cables and/or

chains of an appropriate size and length secured to the four

suspension points.

Warning

Make sure that the ropes and/or chains form an angle not

more than 5° with vertical to the ceiling, that the ropes do

not cross, and that a different rope is used for each hook.

The minimum distance from surrounding walls, floor and/or ceiling

must always be at least 1 metre.

4.2.

POWER CONNECTIONS

Warning

The power line must be earthed and fitted with a residual

current circuit breaker.

The power cable must be connected to a panel fitted with

a cut-out.

Before switching on the heater and, therefore, before plugging it into

the electrical power supply, check that the power supply

specifications are the same as those stated on the identification

plate.

Any room thermostat or other accessories (such as a timer) are

connected to the system by connecting the electrical cable to the

thermostat plug (c):

•  Take the plug (c) out of the electrical panel, open the plug and

remove the jumper between terminals 2 and 3.

• Connect the thermostat electrical cable to terminals 2 and 3 of the

thermostat plug (c).

•  Close the plug again and plug it back into the panel.

Warning

Never attempt to switch the heater on or off by connecting

the room thermostat (or other control devices) to the

electrical power line.

Warning

3-phase models are pre-set for 400V 3-phase operation.

Contact the manufacturer for conversion to a 230V 3-

phase system.

The installation and connection of all the other accessories are

described in the specific instructions included with each accessory,

together with operating instructions.

The electrical diagram shown in this manual refers to the electrical

connection only.

4.3. CONNECTION TO HOT AIR DELIVERY DUCTS

The space heater is set to operate with direct distribution of air.

Nevertheless, it can be connected to appropriately sized air

distribution channels, if required, with maximum diameter and

length as shown in the “TECHNICAL SPECIFICATION TABLE.”

Warning

Before starting the heater, check that the direction of

rotation of the fan matches the direction shown on the fan

itself.

NO
