4.5. TRASFORMAZIONE AD ALTRO TIPO DI GAS

Questa operazione può essere svolta più volte durante la vita

operativa della macchina e non solo alla prima accensione. Si deve
innanzitutto consultare la Tab. I ed individuare la categoria di
riferimento per gas naturale o gas liquido in base al paese di
residenza. Per ciascuna categoria sono indicate la pressione di
alimentazione, la pressione di lavoro e la predisposizione dell’anello
diffusore (3).

Per la trasformazione da un tipo di gas ad un altro si deve:
•  Se indicato in Tab.I, sostituire l’anello diffusore (3):

•   Rimuovere la scocca superiore del generatore;
•   Svitare e togliere l’elettrodo di ionizzazione (6);
•   Svitare le viti che fissano la testa di combustione (3) alla

camera di combustione (1).

• Togliere le tre viti sul piattello della testa del bruciatore e

sostituire l’anello diffusore bloccandolo poi in modo che
l’elettrodo di accensione sia equidistante tra due fori
successivi;

•   Eseguire la taratura del pressostato gas prediposto sul gruppo

valvole gas (Fig. 4)

• Regolare il pressostato gas ad un valore pari a 80% della

pressione di alimentazione;

•   Regolare il regolatore di pressione del gruppo valvole gas (Fig.

4) alla pressione bruciatore indicata in Tab. I.

•  Collegare un manometro alla presa di pressione (1) a

monte e un secondo manometro alla presa di pressione a
valle (2) del gruppo valvole;

•  Avviare il generatore ed eseguire la lettura sul I°

manometro della pressione di alimentazione ed
eventualmente agire sul regolatore di pressione (3)
dell’impianto di alimentazione del gas sino ad ottenere il
corretto valore della pressione di alimentazione indicato
in Tab. I;

•   Eseguire la lettura sul II° manometro della pressione di

lavoro ed eventualmente agire con un cacciavite sul
regolatore di pressione del gruppo valvole gas (4) per
ristabilire la pressione di lavoro al valore indicato in Tab. I

•  Applicare sul gruppo valvole gas l’etichetta adesiva con la

scritta “PREDISPOSTO PER …” corrispondente al tipo di
combustibile e alla categoria prescelta.

5. ISTRUZIONI PER L’UTILIZZAZIONE

5.1 AVVIAMENTO

Per avviare il generatore (Fig. 1):
•   Assicurarsi che l’interruttore (9) sia sulla posizione “0”;

•   Alimentare elettricamente il generatore agendo sull’interruttore

di sezionamento posto sul quadro elettrico di alimentazione;

•   Preselezionare la modalità di postventilazione (ventilazione di

raffreddamento del generatore d’aria calda allo spegnimento
della fiamma) disponendo il commutatore (14) nella posizione
(0) per postventilazione temporizzata (90 sec dopo lo

spegnimento della fiamma anche il ventilaore si ferma) oppure
nella posizione (I) per posventilazione continua (il ventilatore
rimane in funzionamento continuo).

•   Spostare il commutatore (9) nella posizione (I);
•   Il funzionamento è automatico solo se un termostato o altro

dispositivo di controllo è collegato alla spina termostato (10).

•  Se dopo tali operazioni il generatore non funziona, si deve

consultare il paragrafo “INCONVENIENTI DI FUNZIONAMENTO,
CAUSE E RIMEDI” e scoprire la causa del mancato
funzionamento.

In caso di blocco di sicurezza per riavviare il generatore è

necessario premere il pulsante di riarmo (d) per 3 secondi.

Attenzione

N

on effettuare mai più di due ripartenze successive: parti

di combustibile non bruciate possono accumularsi nella

camera di combustione e incendiarsi improvvisamente

alla successiva riaccensione.

5.2 ARRESTO

Per arrestare il funzionamento dell’apparecchio si deve agire sul

commutatore (9), spostandolo nella posizione “0”, se il
funzionamento è manuale, o sul termostato ambiente se il
funzionamento è automatico.

Infine si deve chiudere il rubinetto di alimentazione del gas e

disinserire l’interruttore di sezionamento.

La fiamma si spegne e il motore ventilatore continua a funzionare

secondo la modalità preimpostata (postventilazione temporizzata o
postventilazione continua).

Attenzione

Non si deve mai arrestare il funzionamento del generatore

disinserendo l’interruttore di sezionamento del quadro di

alimentazione.

L’alimentazione elettrica deve essere disinserita solo dopo

l’arresto del ventilatore.


5.3 VENTILAZIONE

Se si vuole ottenere solo l'effetto di ventilazione si deve disporre il

commutatore (14) nella posizione con simbolo (I) per avviare la
macchina: il ventilatore principale si avvia mentre il bruciatore
rimane spento.

6. TRASPORTO E MOVIMENTAZIONE

Il generatore d’aria calda può essere sollevato e sospeso

utilizzando i quattro ganci di ancoraggio predisposti sulla
carrozzeria.

Attenzione

Prima di spostare l'apparecchio si deve:

•  Arrestare la macchina secondo le indicazioni del

paragrafo “ARRESTO”;

•   Disinserire l'alimentazione elettrica estraendo la spina

dalla presa elettrica;

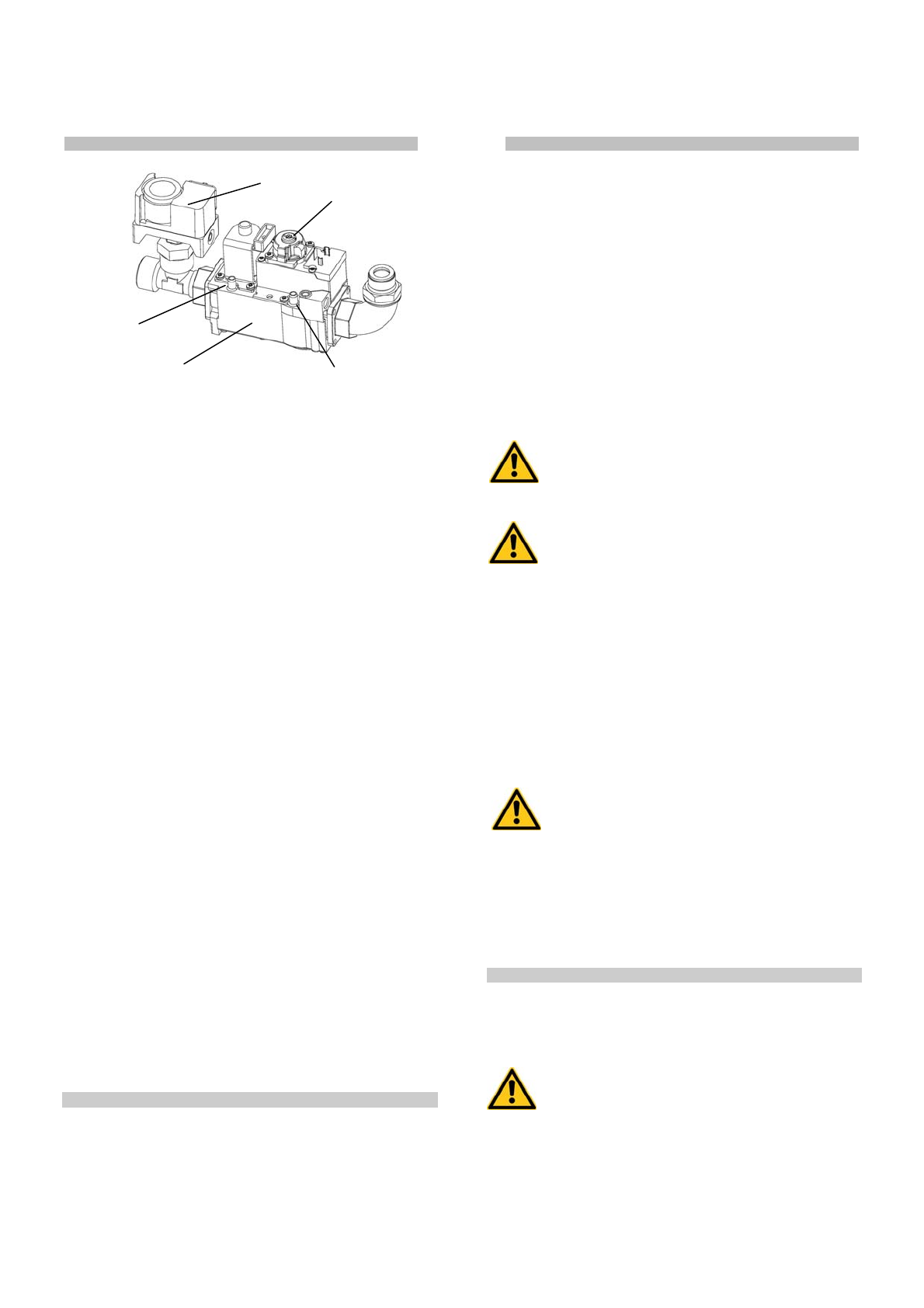

HONEYWELL VR 46
