4.5UMSTELLUNG AUF EINE ANDERE GASSORTE

Das Gerät kann über seinen gesamten Lebenszyklus und nicht

nur bei Erstinbetriebnahme umgestellt werden.

Anhand von Tab. I ist die Betriebsklasse für Erdgas oder

Flüssiggas auf der Grundlage des Anwenderlandes zu ermitteln. Für
jede Klasse werden der Versorgungsdruck, der Arbeitsdruck und die
Voreinstellung des Düsenringes (3, Abb. 1) angegeben.

Gasumstellung:

• Sofern in Tab. I angegeben, ist der Düsenring (3)

auszuwechseln:
•   Das obere Gerätegehäuse entfernen;
•   Die Ionisationselektrode (6) abschrauben und entfernen;
•  Die Befestigungsschraube des Brennerkopfes (3) an der

Brennkammer (1) lösen.

•   Die drei Schrauben am Brennerkopfteller entfernen und den

Düsenring auswechseln. Der Düsenring ist so zu blockieren,
dass sich die Zündungselektrode genau in der Mitte
zwischen zwei aufeinanderfolgenden Löchern befindet;

•   Den Gaspressostat (4) an der Gasventileinheit tarieren (Abb. 4).

•   Den Gaspressostat auf einen Wert einstellen, der 80% des

Versorgungsdrucks beträgt.

•   Den Druckregler der Gasventileinheit (Abb. 4) auf den in Tab. I

angegebenen Brennerdruck einstellen.
•   Ein Manometer an den zustromseitigen Druckanschluss (1)

und ein zweites Manometer an den abstromseitigen
Druckanschluss (2) der Ventileinheit anschließen.

•  Den Warmlufterzeuger starten. Den Druckwert am ersten

Versorgungsdruckmanometer ablesen und ggf. den
Druckregler (3) der Gasversorgungsanlage verstellen, bis der
korrekte Versorgungsdruckwert gemäß Tab. I erzielt ist.

•   Den Druckwert am zweiten Arbeitsdruckmanometer ablesen

und ggf. der Druckregler der Gasventileinheit (4) mit einem
Schraubendreher verstellen, um den Arbeitsdruck auf den
Wert gemäß Tab. I einzustellen.

•  An der Gasventileinheit das Klebeetikett mit der Aufschrift

„EINGESTELLT FÜR …“ entsprechend der Brennstoffsorte und
der gewählten Klasse anbringen.

5. BENUTZUNG

5.1 INGANGSETZUNG

Starten des Warmlufterzeugers (siehe Abb. 1):
•  Überprüfen, dass sich der Schalter (9) in der Position „0“

befindet.

• Den Warmlufterzeuger über den Trennschalter an der

Schaltanlage mit Strom versorgen.

• Den Nachbelüftungsbetrieb vorwählen (Kühlbelüftung des

Warmlufterzeugers nach Ausschaltung des Brenners), indem
der Schalter (14) in die Position (0) für die zeitgeschaltete
Nachbelüftung (90 s nach Ausschalten des Brenners wird auch
der Ventilator stillgesetzt) oder in die Position (I) für die
kontinuierliche Nachbelüftung (der Ventilator bleibt im

Dauerbetrieb) geschaltet wird.

•   Schalter (9) in die Position (I) verstellen;
•  Der Betrieb ist nur dann automatisch, wenn ein Thermostat

oder eine andere Kontrolleinrichtung an den Thermostatstecker
(10) angeschlossen ist.

•   Wenn das Gerät nach diesen Maßnahmen nicht funktioniert, ist

anhand des Abschnitts "STÖRUNGEN, URSACHEN UND
ABHILFEN" nach der Ursache für den Funktionsausfall zu
suchen.

Nach einer Sicherheitsabschaltung ist zur

Wiederaufnahme des Betriebs die Reset-Taste (d) 3

Sekunden lang zu drücken.

Achtung

Niemals mehr als zwei Wiederanläufe in Folge

durchführen: Unverbranntes Heizöl kann sich in der

Brennkammer ansammeln und bei der darauf folgenden

Wiedereinschaltung plötzlich entzünden.

5.2 STILLSETZUNG

Zur Stillsetzung des Gerätes ist im manuellen Betrieb der Schalter

(9) in die Position (0) zu schalten bzw. im automatischen Betrieb der
Raumluftthermostat zu betätigen.

Danach ist der Gasabsperrhahn zu schließen und der

Trennschalter auszuschalten.

Der Brenner wird ausgeschaltet und der Ventilator arbeitet im

voreingestellten Betrieb weiter (zeitgeschaltete Nachbelüftung oder
kontinuierliche Nachbelüftung).

Achtung

Der Warmlufterzeuger darf niemals durch Ausschaltung

des Trennschalters an der Stromversorgungsanlage

stillgesetzt werden.

Die Stromversorgung darf erst nach Stillsetzung des

Ventilators abgetrennt werden.


5.3 LÜFTUNG

Wenn lediglich die Lüftungsfunktion eingeschaltet werden soll, ist

der Schalter (14) in die Position (I) zu schalten und das Gerät zu

starten. Das Hauptgebläse wird gestartet, während der Brenner
ausgeschaltet bleibt.

6. TRANSPORT UND HANDHABUNG

Der Warmlufterzeuger kann an den vier Ankerhaken am Gehäuse

angehoben werden.


Achtung

Vor dem Ortswechsel des Gerätes sind die folgenden
Maßnahmen zu ergreifen:
•   Das Gerät gemäß den Anweisungen aus dem Abschnitt

„STILLSETZUNG“ stoppen.

•

 Die elektrische Versorgung durch Abziehen des

Netzsteckers abschalten.

•   Das Fitting, das die Gasleitung mit dem Gerät verbindet,

vollständig abschrauben.

•   Abkühlung des Warmlufterzeugers abwarten.

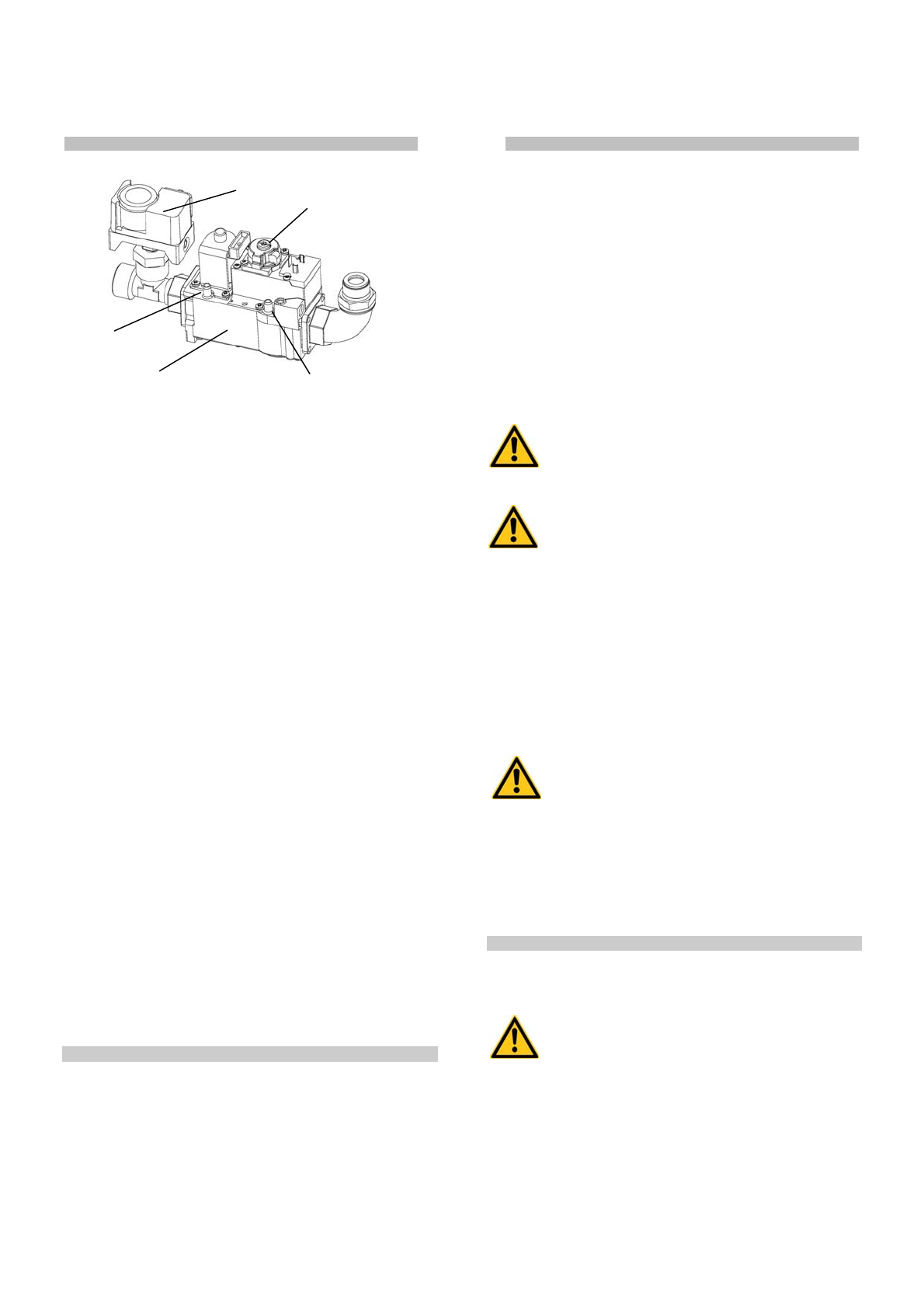

HONEYWELL VR 46
