IT


L-L 222.01-BM

7 / 52

L’installazione e il collegamento di tutti gli altri accessori sono

indicati nelle istruzioni specifiche allegate a ciascun dispositivo

accessorio, così come le specifiche istruzioni d’uso.

Lo schema elettrico riportato nel presente manuale ne indica

esclusivamente il collegamento elettrico.

Attenzione

Prima di avviare il generatore, si deve controllare che il

verso di rotazione della ventola sia corrispondente a

quello riportato sul ventilatore stesso.

4.3. COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE DEL

COMBUSTIBILE

Attenzione

Le prescrizioni di installazione, regolazione e uso derivanti

dalle leggi locali e/o nazionali relative all’impiego del

generatore d’aria calda devono essere obbligatoriamente

sempre rispettate.

Attenzione

Prima dell’installazione, verificare le condizioni di

alimentazione del gas richieste per il tipo di gas scelto e

per il paese della Comunità Europea di installazione (Tab. I

e TAB. II).

La tubazione di alimentazione del gas deve avere dimensioni

opportune e corrispondenti alla potenza termica installata e deve

essere predisposta per garantire le condizioni necessarie di

alimentazione di gas.

Attenzione

La pressione di alimentazione di gas deve essere garantita

durante il funzionamento del generatore e non a

generatore spento.

Il generatore d’aria calda è dotato di una rampa gas contenente:

filtro gas, regolatore di pressione, elettrovalvola di sicurezza,

elettrovalvola di lavoro, stabilizzatore di pressione, prese di

pressione.

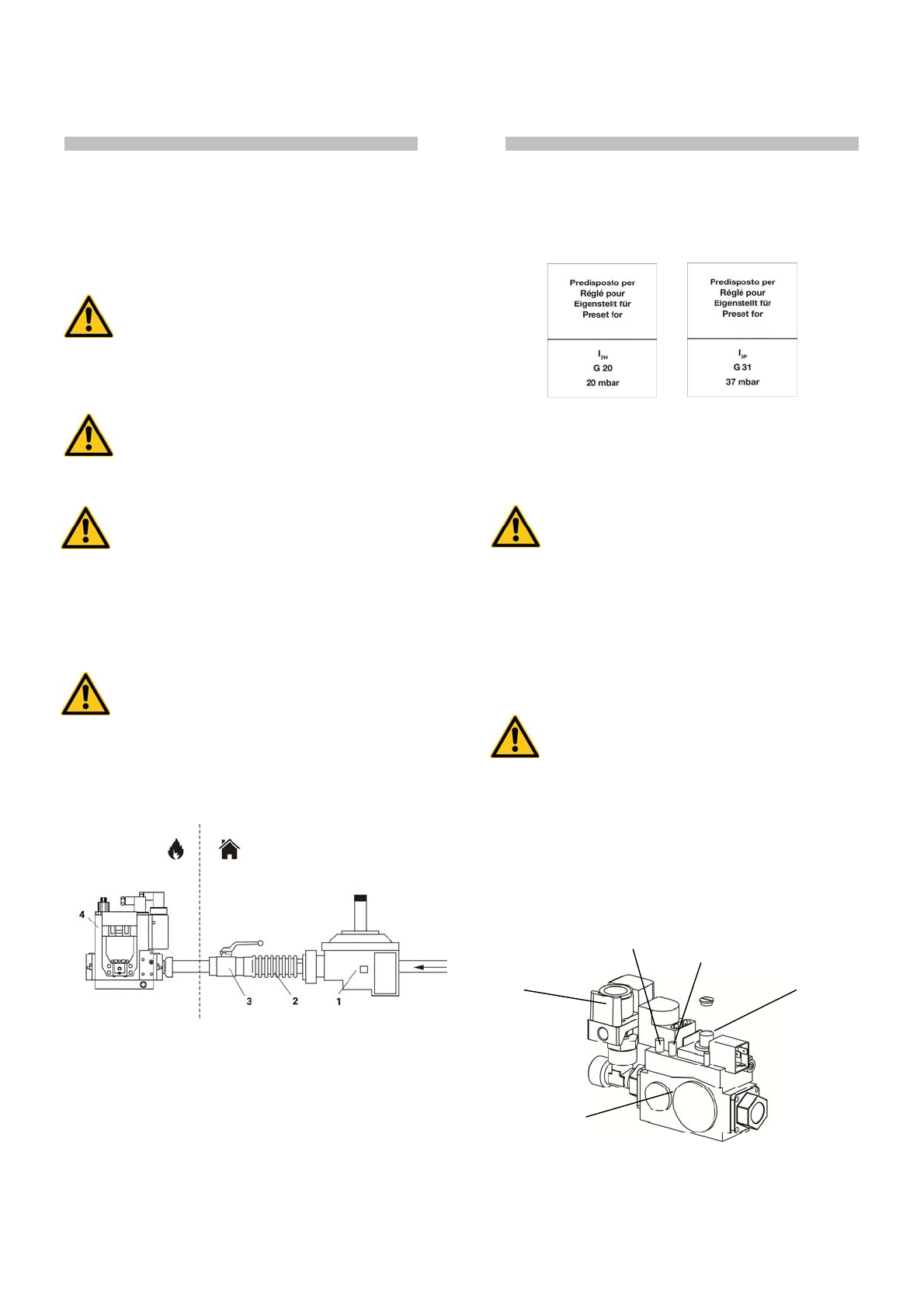

E’ buona regola predisporre a cura dell’installatore la linea di

alimentazione nel modo seguente.

1: filtro-regolatore di pressione o filtro

2: giunto antivibrante

3: rubinetto di intercettazione

4: rampa gas

I componenti (1), (2) e (3) sono disponibili come accessori e non

sono forniti con il generatore.

Al termine del collegamento alla linea:

•  Eseguire lo sfiato della tubazione di alimentazione del gas;

•  Controllare la tenuta della tubazione gas.

•  Aprire il rubinetto di intercettazione del gas e controllare la tenuta

dei raccordi di collegamento al generatore d’aria calda.

4.4. PRIMO AVVIAMENTO

Il generatore è predisposto per una delle categorie di

funzionamento della Tab. I: l’etichetta adesiva applicata sul gruppo
valvole gas (4) indica quale sia la categoria di funzionamento
(solitamente è la categoria I

2H

, G20 / 20 mbar).




Prima di avviare il generatore di aria calda si deve consultare la

Tab. I ed individuare quale sia la categoria di lavoro, prescritta come
obbligatoria dalle norme di riferimento europee e nazionali,
corrispondente al paese di residenza.

Attenzione

Se la categoria di lavoro non corrisponde a quella già
predisposta, si devono prima eseguire le operazioni del
paragrafo “Trasformazione AD ALTRO tipo di gas”.


Solo quando il generatore è stato predisposto secondo le

indicazioni della categoria di lavoro da usarsi, è possibile proseguire
ed effettuare le seguenti operazioni:

•  Eseguire lo sfiato della tubazione di alimentazione del gas;
•   Controllare la tenuta della tubazione gas.
•  Aprire il rubinetto di intercettazione del gas e avviare il

generatore d’aria calda;

Attenzione

ll gruppo valvole gas è predisposto per una pressione max
di alimentazione di 60 mbar.
Se la pressione di alimentazione supera tale valore, la
membrana di sicurezza della valvola può rompersi e

determinare il blocco in sicurezza della valvola.


•   Collegare un manometro alla presa di pressione a monte (1) del

gruppo valvole (Fig. 3);

• Eseguire la lettura sul I° manometro della pressione di

alimentazione ed eventualmente agire sul regolatore di
pressione dell’impianto di alimentazione del gas sino ad

ottenere il corretto valore della pressione di alimentazione
indicato in Tab. I;

1

2

5

4

3

SIT 822 NOVA
