Насос циркуляционный

Циркуляционные насосы не требуют внешней защиты электродвигателя.

Убедитесь что напряжение и частота электропитания соответствуют параметрам,

указанным в табличке на насосе.


Панель регулятора скорости имеет ручку управления скоростью вращения вала ротора.

В зависимости от выбранной одной из трех скоростей вращения Вы можете изменять
производительность и создаваемый напор циркуляционного насоса.

Электрический насос должен иметь надежное заземление для
предотвращения поражения электрическим током в случае короткого
замыкания в цепи подключения электронасоса. Для безопасности цепи
подключения электронасоса рекомендуем оснастить электрическую сеть
устройством защитного отключения (УЗО).

Электрическое подключение и защита должны быть выполнены в

соответствии с местными законами и правилами.

Насос должен быть заземлен.

Насос должен быть соединен с наружным переключателем питания.

9

.

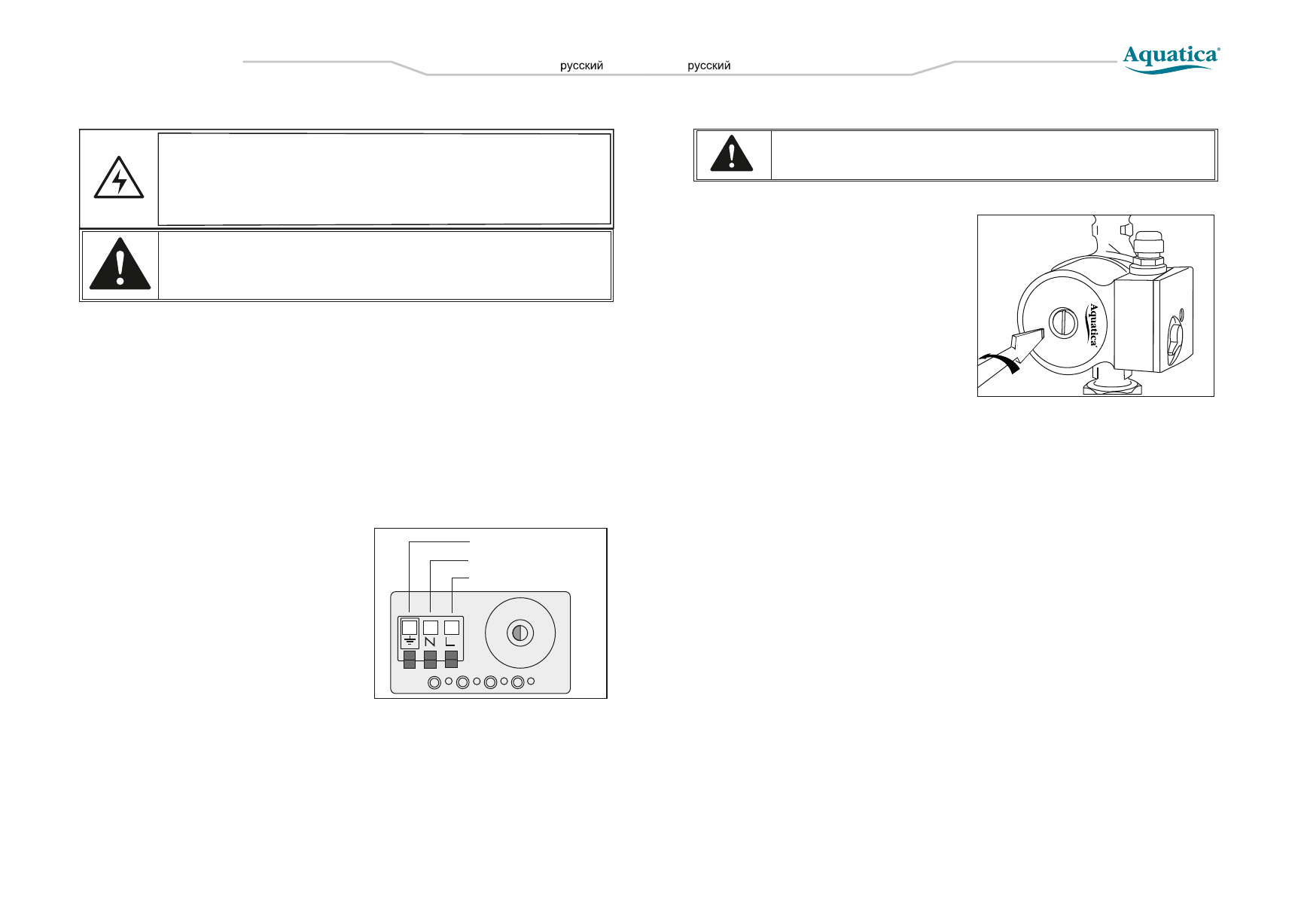

Электрическое соединение

1 5

1 6

линия (фаза)

нейтраль (ноль)

заземление

Подключение электропитания:

1. Используйте термостойкий трехжильный кабель

2

с поперечным сечением каждой жилы 0,75 мм  и
резиновой изоляцией,

рассчитанной на

о

эксплуатацию при температуре не ниже 110  С.
2. Отрежьте кабель в соответствии с требуемой
длиной.
3. Снимите крышку клеммной коробки.
4. Введите кабель через кабельный ввод.
5. Чтобы открыть кабельные клеммы, нажмите
рукоятку вниз. Подключите кабель следующим
образом: провод коричневого цвета - к клемме

L

,

провод синего цвета - к клемме

N

, провод желто-

зеленного цвета к заземлению.
6. Отрегулируйте положение проводов, закрепляя
их с помощью стопорного зажима.

1

. Заполните систему жидкостью и удалите

воздух из неё, для этого:
- выкрутите дренажную пробку для удаления
воздуха из насоса.
- установите переключатель скоростей в
положение III и включите насос.
- дождитесь, пока вода из насоса будет выходить
равномерно без пузырьков воздуха, затем, не
выключая насос, закрутите пробку.
2. Остановите насос и проверьте уровень
жидкости в системе. Если он опустился ниже
минимального значения, необходимо, добавить в
систему нужное количество жидкости.
3. Запустите насос:
- убедитесь в отсутствии повышенной вибрации
или шума при работе насоса.
- убедитесь в герметичности трубопроводов и
резьбовых соединений.

11

.

Эксплуатация насоса

10

.

Запуск насоса

Категорически запрещается запускать насос «вхолост ую».
Все операции, связанные с монтажом и демонтажем, должны
осуществляться, когда насос отсоединен от цепи электропитания.

1. Насос имеет три скорости работы, которые можно устанавливать при помощи
переключателя, расположенного на клеммной коробке насоса. Переключение скоростей
можно осуществлять даже при работающем насосе. В режиме работы I насос потребляет

наименьшую мощность из сети и обеспечивает наименьшую производительность и напор.

В

режиме работы

III

насос потребляет наибольшую мощность из сети и выдает максимальные

характеристики.
    Выбор режима работы выбирается пользователем индивидуально в зависимости от
ситуации. Например, если система отопления медленно прогревается или недостигает
необходимой тимпературы (с учетом, что котел прогревает воду нормально и потери тепла
отсутствуют), тогда имеет смысл переключить насос на более высокую скорость работы.
2. Во время эксплуатации следует следить за тем, чтобы в насосе не скапливался воздух. Для
этого время от времени его необходимо выпускать (см. раздел 10 данной инструкции).
3. После длительного перерыва в работе перед запуском насоса необходимо убедиться что
вал насоса свободно вращается. Для этого нужно выкрутить дренажную пробку и попробовать
провернуть вал шлицевой отверткой.

Усилие должно быть небольшим, чтобы не

повредить вал.

Если вал вращается свободно, можно запускать насос. Если же вал

провернуть не удалось или же он вращается с усилием, это означает, что отложения грязи или
накипи заблокировали рабочее колесо и ротор насоса. В этом случае необходимо произвести
чистку насоса. Эту процедуру рекомендуется проводить в сервисном центре.
