Насос циркуляційний

українська

українська

7.

Монтаж насоса в системі опалення

Рекомендована схема

системи опалення:

1. Теплонагрівач (котел опалення,
бойлер).
2. Блок контрольно-вимірювальної
апаратури (манометр, запобіжний
клапан, клапан для
розповітрювання системи).
3. Розширювальний бак.
4. Радіатор.
5. Циркуляційний електронасос.

Електронасос повинен встановлюватися і обслуговуватися кваліфікованим
персоналом. Установка і обслуговування повинні відповідати місцевим
стандартам. Трубопроводи повинні встановлюватися згідно керівництву по
експлуатації. Повинні бути дотримані заходи по захисту трубопроводів від
обмерзання.

1

3

4

2

h

ж

6

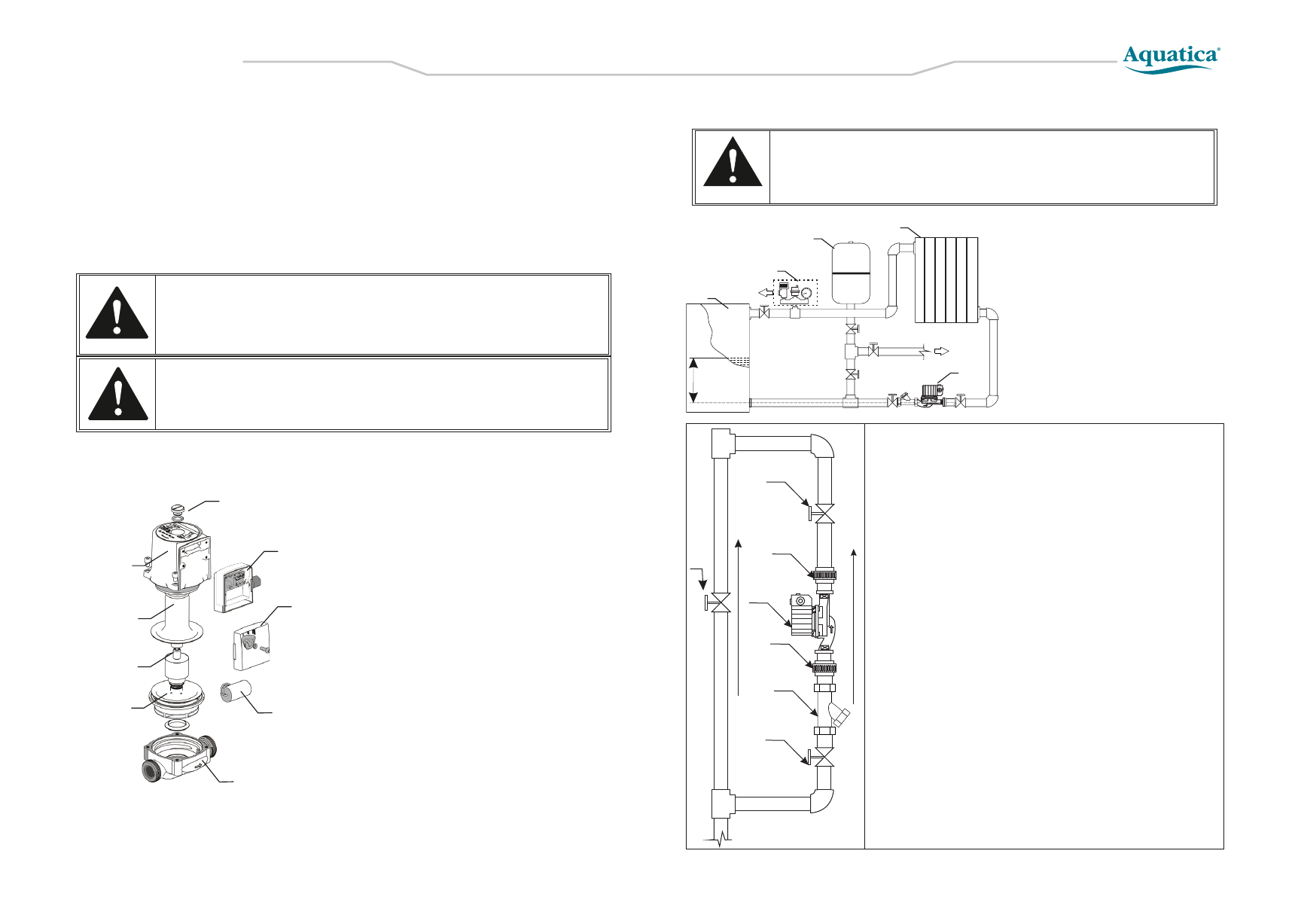

. Структ урна схема

   1. Пробка дренажна
   2. Коробка клемна
   3. Кришка коробки клемної
   4. Конденсатор
   5. Корпус насосної частини
   6. Колесо робоче
   7. Ротор з керамічними підшипниками
   8. Гільза захисна
   9. Статор електродвигуна

1

2

3

4

5

6

7

8

9

Оригінальні запасні вузли, деталі і дозволені для використання комплектуючі покликані

забезпечити надійність експлуатації. Застосування вузлів і деталей інших виробників може
призвести до відмови виробника нести відповідальність за наслідки, що виникли в результаті
виходу виробу з ладу.
          Невиконання правил техніки безпеки може призвести до небезпечних для здоров'я
людини наслідків, а також створити небезпеку для навколишнього середовища і устаткування.
          Недотримання цих правил техніки безпеки також може зробити недійсними будь-які
вимоги щодо відшкодування збитків .
          Найбільш поширені наслідки недотримання правил техніки безпеки:
- відмова найважливіших функцій обладнання;
- виникнення небезпечної ситуації для здоров'я і життя споживача внаслідок дії електричних
або механічних факторів.

Увага! Експлуатаційна надійність обладнання гарантується тільки у разі
його використання згідно з функціональним призначенням. У всіх
випадках необхідно дотримуватися рекомендованих значень основних
технічних параметрів даного насосного обладнання.

Дана інструкція важлива сама по собі, але, вона не може врахувати всіх
можливих випадків, які можуть виникнути в реальних умовах! У таких
випадках слід керуватися загальноприйнятими правилами техніки
безпеки, бути уважним і акуратним!

2

2

4

1

3

2

У радіаторних системах опалення циркуляційний

електронасос рекомендується встановлювати в точці з
найменшою температурою води в контурі.


У системах гарячого водопостачання перепади

температур невеликі тому місце установки електронасоса
непринципово.


У системах теплої підлоги електронасос встановлюють на

лінії подачі щоб уникнути найменшої ймовірності розриву
потоку і заповітрювання системи. Поява повітряних пробок -
найбільша небезпека в системі теплих підлог.

4

Пам'ятайте!

     При установці циркуляційного насоса стрілка, зазначена
на корпусі насоса, означає напрямок рідини, що проходить
через насос.
     При монтажі насоса в трубопроводах слід встановити дві
прокладки для ущільнення на вхідному і вихідному патрубках
для кращої герметизації системи.

Монтаж циркуляційного електронасоса на трубопроводі:

1. Електронасос.
2. Запірна арматура (кран кульовий).
3. Фільтр грубого очищення.
4. Зворотний клапан.
5. Американка (накидна гайка для швидкого монтажу і
демонтажу насоса).
