1.

 Применение

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!


Мы благодарим Вас за выбор изделий торговой марки «Aquatica». Перед

эксплуатацией изделия обязательно ознакомьтесь с данной инструкцией.
Несоблюдение правил эксплуатации и техники безопасности может привести к выходу
из строя изделия и причинить вред здоровью. Несоблюдение правил изложеных в
данной инструкции лишает изделие гарантийного обслуживания.


Инструкция содержит информацию по эксплуатации и техническому

обслуживанию циркуляционных насосов. Инструкция считается неотъемлемой частью
изделия и в случае перепродажи должна оставаться с изделием.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
- демонтировать и разбирать насос, если он находится под давлением;
- перекачивать  химически агрессивные, взрывоопасные и легковоспламеняющиеся жидкости
(бензин, газ, нефть, дизельное топливо и т.п.), а также жидкости, вызывающие коррозию или с
повышенным содержанием жира и соли и имеющую плотность значительно превышающую
плотность воды;
- использовать циркуляционные насосы на открытом воздухе при температуре окружающей
среды ниже +4°С;
- включать насос, если в магистрали водоснабжения нет жидкости (воды)

;

- включать насос, если магистраль не собрана.

 Одна из главных составляющих современных систем отопления и горячего

водоснабжения - это циркуляционный насос. Он предназначен для обеспечения
принудительного движения жидкости по замкнутому контуру (циркуляции), а также
рециркуляции.


Насосы данного типа предназначены для перекачивания чистой воды и могут

применяться для циркуляции воды в системах отопления:
- с постоянным и переменным потоком;
- с регулируемой температурой;


Циркуляционные насосы ТМ «

Aquatica

» отвечают классу энергосбережения А по

европейскому стандарту, и в зависимости от режима работы расход энергии может снижаться,
это зависит от выбранной одной из трех скоростей вращения (опционально).


При расчете производительности насоса, работающего в циркуляционной системе,

следует учитывать только гидравлические потери в трубопроводе. Высота системы (здания)
не имеет значения, так как жидкость, подаваемая насосом в напорный трубопровод,
перемещает воду и в обратном направлении. Таким образом создается подпор. Поэтому
можно использовать относительно небольшую мощность насоса для обеспечения циркуляции
рабочей жидкости.


Насосы данной серии оборудованы «мокрым» ротором с рабочим колесом,

расположенными в перекачиваемой жидкости. От статора ротор отделен гильзой из
нержавеющей стали. Коэффициент полезного действия насоса «с мокрым ротором»
составляет порядка 50%.

Перед установкой необходимо внимательно прочитать данную
инструкцию и обратить внимание на меры предосторожности и
указания в данной инструкции.

3

4

Условия применения:

- температура окружающей среды: +4...+40°С;
- температура перекачиваемой жидкости: +2...+110°С;
- максимальное давление в системе 1,0 мПа;
- для предотвращения образования конденсата воды в блоке управления и статоре -
температура перекачиваемой жидкости в системе должна постоянно превышать температуру
окружающей среды;

-

максимальная влажность окружающей среды: не выше 95%;

- водородный показатель (рН) перекачиваемой жидкости: от 6,5 до 8,5;
- только для чистой воды (текучая, чистая, неагрессивная и невзрывоопасная жидкость без
содержания твердых частиц, волокон или минерального масла);
- если циркуляционный насос используется для перекачивания жидкости с высокой вязкостью,
производительность насоса будет снижаться, т.е. при выборе насоса необходимо учитывать
вязкость жидкости;
- во-избежание повреждения подшипниковой группы из-за кавитационного эффекта
необходимо создать минимальное давление на входе в насос;
- чтобы избежать излишнего шума от воздуха в системе и повреждения вала, нужно
поддерживать минимальное давление на входе насоса.

Производитель оставляет за собой право вносить изменения в
конструкцию без дополнительного согласования и уведомления.

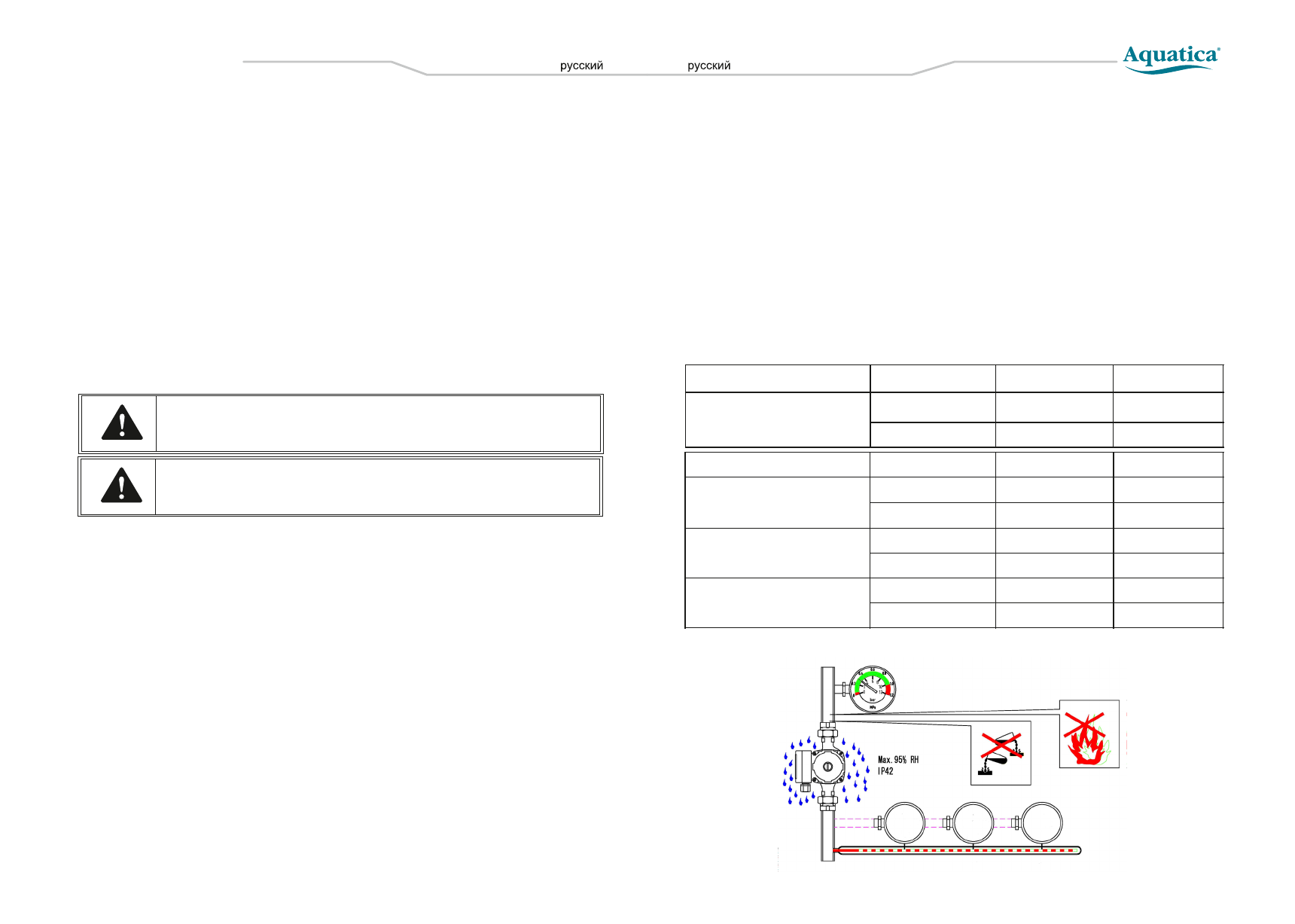

Насос циркуляционный

Температура жидкости

85°C

90°C

110°C

Давление на входе для
моделей мощностью
270 Вт и ниже

0,05 bar

0,28 bar

1,00 bar

h

=0,5 м

ж

h

 =3 м

ж

h

 =10 м

ж

h

 - высота от центра оси насоса до поверхности жидкости теплоагента по вертикали.

ж

Побробно смотрите рисунок на странице 10.

Температура жидкости

70°C

90°C

110°C

Давление на входе
774163, 774187

0,

4

 bar

0,

7

 bar

1,

4

 bar

h

= 4 м

ж

h

 = 7 м

ж

h

 = 14,25 м

ж

Давление на входе
774167

0,1 bar

0,4 bar

1,15 bar

h  = 1 м

ж

h

 = 4 м

ж

h

=

 11,7

м

ж

Давление на входе
774188

0,35 bar

0,65 bar

1,35 bar

h  = 3,5 м

ж

h  = 6,6 м

ж

h

 = 13,8 м

ж
