Насос циркуляційний

українська

українська

ШАНОВНИЙ ПОКУПЕЦЬ!
            Ми дякуємо Вам за вибір виробів торгової марки «Aquatica». Перед експлуатацією
вироби обов'язково ознайомтеся з даною інструкцією. Недотримання правил
експлуатації і техніки безпеки може привести до виходу з ладу виробу і заподіяти шкоду
здоров'ю. Недотримання правил викладених в цій інструкції позбавляє виріб
гарантійного обслуговування.
            Інструкція містить інформацію з експлуатації та технічного обслуговування
циркуляційних насосів. Інструкція вважається невід'ємною частиною виробу і в разі
перепродажу повинна залишатися з виробом.

КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ:

- демонтувати і розбирати насос, якщо він знаходиться під тиском;
- перекачувати хімічно агресивні, вибухонебезпечні та легкозаймисті рідини (бензин, газ, нафту,
дизельне паливо тощо), а також рідини, які призводять до корозії або з підвищеним вмістом
жиру і солі і має щільність значно перевищує щільність води;
- використовувати циркуляційні насоси на відкритому повітрі при температурі навколишнього
середовища нижче +4 °С;
- включати насос, якщо в магістралі водопостачання немає рідини (води);
- включати насос, якщо магістраль не зібрав.

1.

 Застосування

 Одна з головних складових сучасних систем опалення та гарячого водопостачання -

це циркуляційний насос. Він призначений для забезпечення примусового руху рідини по
замкнутому контуру (циркуляції), а також рециркуляції.
              Насоси даного типу призначені для перекачування чистої води і можуть
застосовуватися для циркуляції води в системах опалення:
- з постійним і змінним потоком;
- з регульованою температурою;
              Циркуляційні насоси ТМ «Aquatica» відповідають класу енергозбереження А за
європейським стандартом, і залежно від режиму роботи витрата енергії може знижуватися, це
залежить від обраної однієї з трьох швидкостей обертання (обційно).
              При розрахунку продуктивності насоса, що працює в циркуляційній системі, слід
враховувати тільки гідравлічні втрати в трубопроводі. Висота системи (будівлі) не має
значення, так як рідина, що подається насосом в напірний трубопровід, переміщує воду і в
зворотному напрямку. Таким чином створюється підпір. Тому можна використовувати відносно
невелику потужність насоса для забезпечення циркуляції робочої рідини.
              Насоси даної серії обладнані «мокрим» ротором з робочим колесом, вони
знаходяться в рідині, що перекачується. Від статора ротор відділений гільзою з нержавіючої
сталі. Коефіцієнт корисної дії насоса «з мокрим ротором» складає близько 50%.

Умови застосування:

- температура навколишнього середовища: +4 ... +40 °С;
- температура рідини, що перекачується : +2 ... +110 °С;

- максимальний тиск в системі 1,0 мПа;
- для запобігання утворення конденсату води в блоці управління і статорі - температура
перекачуваної рідини в системі повинна постійно перевищувати температуру навколишнього
середовища;
- максимальна вологість навколишнього середовища: не вище 95%;
- водневий показник (рН) рідини: від 6,5 до 8,5;
- тільки для чистої води (текуча, чиста, неагресивна і невибухонебезпечна рідина без вмісту
твердих часток, волокон або мінерального масла);
- якщо циркуляційний насос використовується для перекачування рідини з високою в'язкістю,
продуктивність насоса буде знижуватися, тобто при виборі насоса необхідно враховувати
в'язкість рідини;
- щоб уникнути пошкодження підшипникової групи через кавитацийного ефекту необхідно
створити мінімальний тиск на вході в насос.

Перед установкою необхідно уважно прочитати дану інструкцію і
звернути увагу на запобіжні заходи і вказівки в даній інструкції.

Виробник залишає за собою право вносити зміни в конструкцію без
додаткового узгодження і повідомлення.

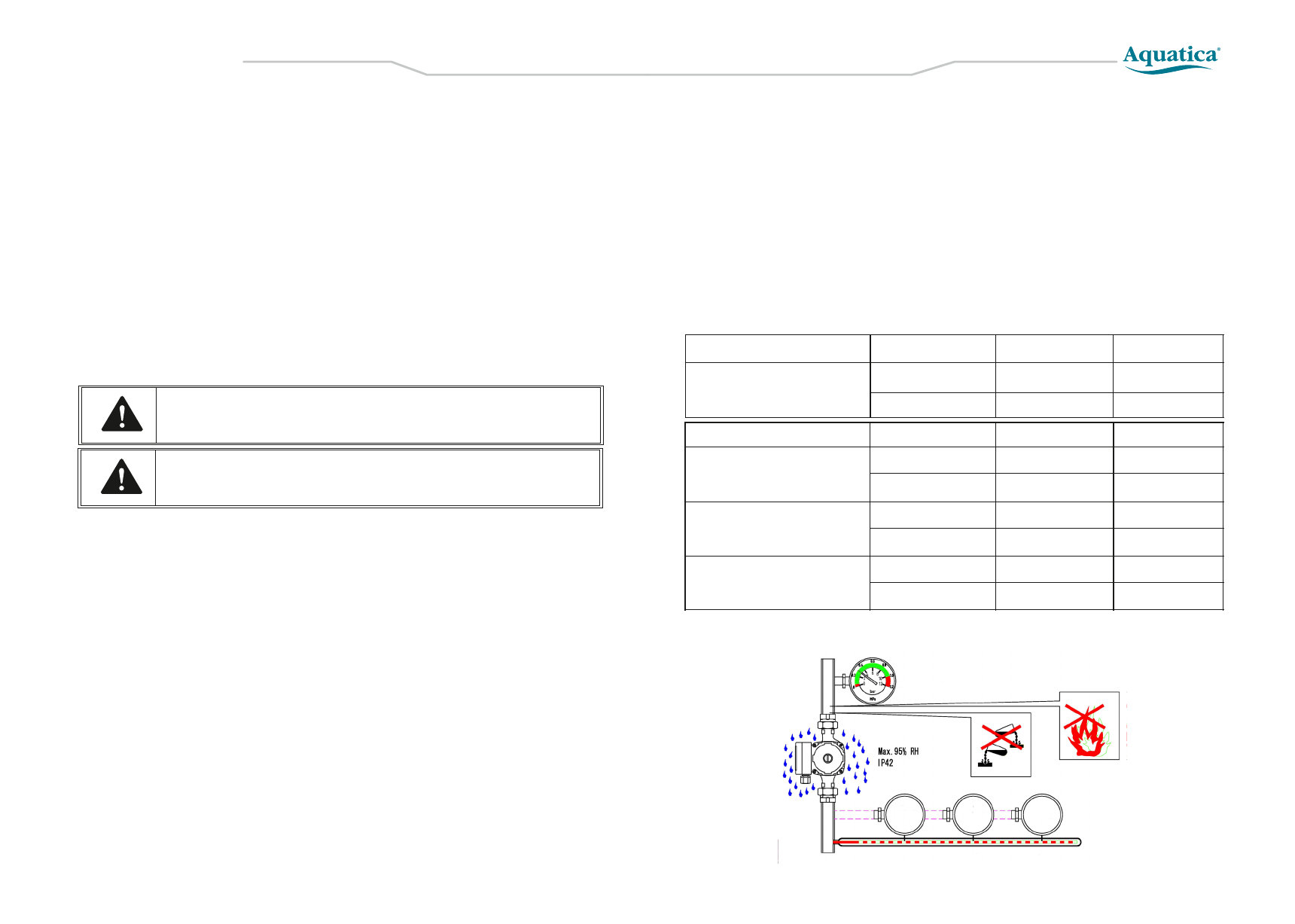

Температура рідини

85°C

90°C

110°C

Тиск на вході для
моделей потужністю
270 Вт і нижче

0,05 bar

0,28 bar

1,00 bar

h

= 0,5 м

ж

h

 = 3 м

ж

h

 = 10 м

ж

h

 - висота від центру осі насоса до поверхні рідини теплоагента по вертикалі. Детально

ж

дивіться малюнок на сторінці 34.

Температура рідини

70°C

90°C

110°C

Тиск на вході для
моделей
774163, 774187

0,

4

 bar

0,

7

 bar

1,

4

 bar

h

= 4 м

ж

h

 = 7 м

ж

h

 = 14,25 м

ж

Тиск на вході для моделі
774167

0,1 bar

0,4 bar

1,15 bar

h  =

1 м

ж

h

 = 4 м

ж

h

=

 11,7

м

ж

Тиск на вході для моделі
774188

0,35 bar

0,65 bar

1,35 bar

h  =

3,5 м

ж

h  =

6,6 м

ж

h

 = 13,8 м

ж

85ºC

90ºC

110ºC

10bar

min

0,05bar

min

0,28bar

min

1,0bar
