Насос циркуляційний

українська

українська

Циркуляційні насоси не вимагають зовнішнього захисту електродвигуна.

      Переконайтеся що напруга і частота електроживлення відповідають параметрам,
зазначеним у табличці на насосі.
      Панель регулятора швидкості має ручку керування швидкістю обертання вала ротора.
Залежно від обраної однієї з трьох швидкостей обертання Ви можете змінювати
продуктивність і створюваний напір циркуляційного насоса.

9

.

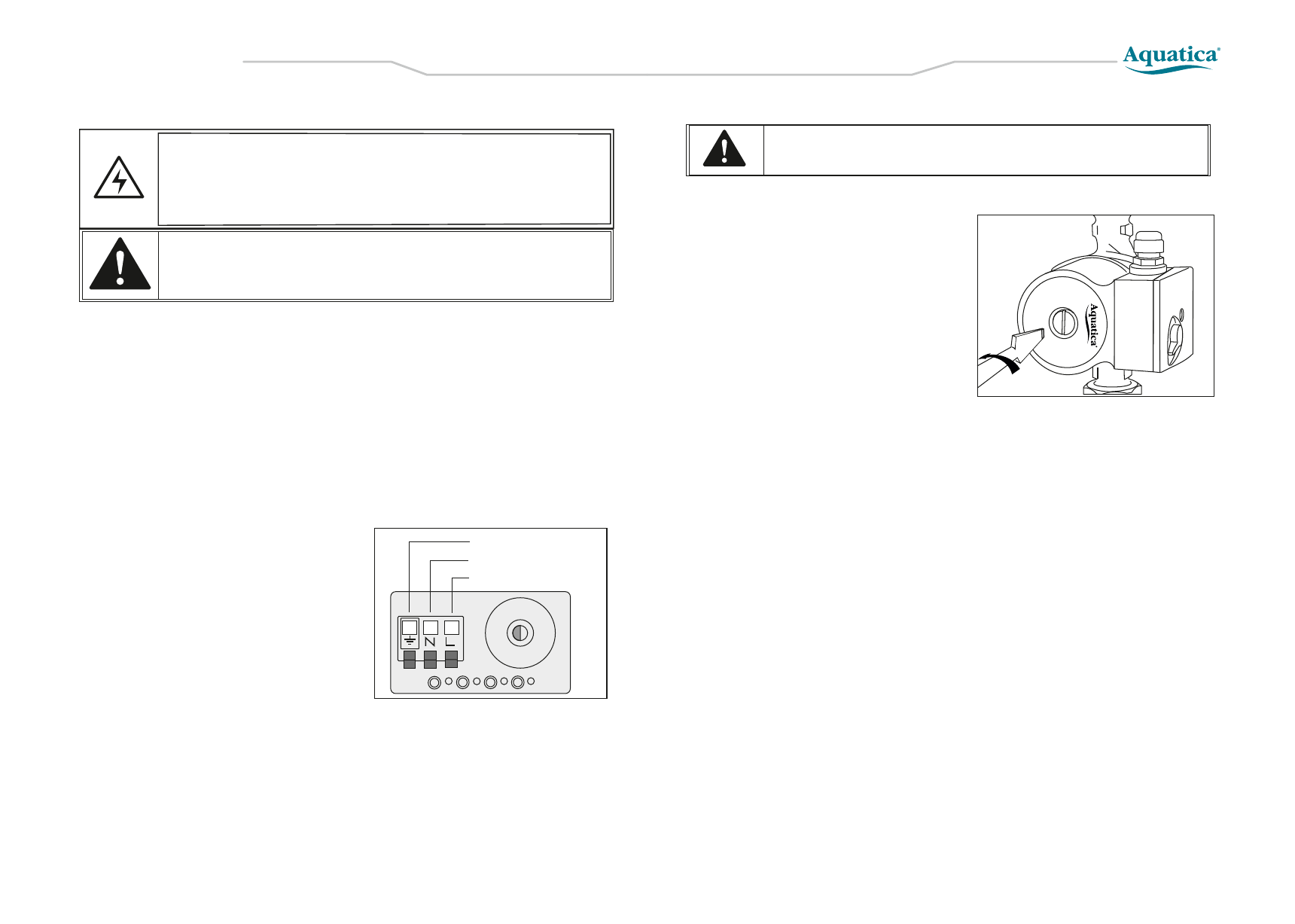

Електричне з’єднання

линия (фаза)

нейтраль (нуль)

заземлення

Підключення електроживлення:

1. Використовуйте термостійкий трижильний кабель

2

з поперечним перерізом кожної жили 0,75 мм  і
гумовою ізоляцією , розрахованою на експлуатацію

о

при температурі не нижче 110  С.
2. Відріжте кабель відповідно до необхідної
завдовжки.
3. Зніміть кришку клемної коробки.
4. Введіть кабель через кабельний ввід.
5 . Щоб відкрити кабельні клеми, натисніть рукоятку
вниз. Підключіть кабель таким чином: провід
коричневого кольору - до клеми L, провід синього
кольору - до клеми N, провід жовто - зеленого
кольору до заземлення.
6. Вирівняйте проводи, закріплюючи їх за
допомогою стопорного затиску.

1. Заповніть систему рідиною і видаліть повітря з
неї, для цього:
- викрутити дренажну пробку для видалення
повітря з насоса.
- встановіть перемикач швидкостей у положення
III і включіть насос.
- дочекайтеся, поки вода з насоса виходитиме
рівномірно без пухирців повітря, потім, не
вимикаючи насос, закрутіть пробку.
2. Зупиніть насос і перевірте рівень рідини в
системі. Якщо він опустився нижче мінімального
значення, необхідно, додати в систему потрібну
кількість рідини.
3. Запустіть насос:
- переконайтеся у відсутності підвищеної вібрації
або шуму при роботі насоса.
- переконайтеся в герметичності трубопроводів і
різьбових з'єднань.

11

.

Експлуатація насоса

10

.

Запуск насоса

1. Деякі з насосів мають три швидкості роботи, які можна встановлювати за допомогою
перемикача, розташованого на клемної коробки насоса. Перемикання швидкостей можна
здійснювати навіть при працюючому насосі. У режимі роботи I насос споживає найменшу
потужність з мережі і забезпечує найменшу продуктивність і натиск. У режимі роботи III насос
споживає найбільшу потужність з мережі і видає максимальні характеристики .
    Вибір режиму роботи вибирається користувачем індивідуально залежно від ситуації.
Наприклад, якщо система опалення повільно прогрівається або недостігающему необхідної
тімператури (з урахуванням, що котел прогріває воду нормально і втрати тепла відсутні), тоді
має сенс переключити насос на більш високу швидкість роботи.
2. Під час експлуатації слід стежити за тим, щоб в насосі не накопичувався повітря. Для цього
час від часу його необхідно випускати (див. розділ 10 цієї інструкції).
3. Після тривалої перерви в роботі перед запуском насоса необхідно переконатися що вал
насоса вільно обертається. Для цього потрібно викрутити дренажну пробку і спробувати
провернути вал шліцьовій викруткою.

Зусилля повинне бути невеликим, щоб не

пошкодити вал.

 Якщо вал обертається вільно, можна запускати насос. Якщо ж вал

провернути не вдалося або ж він обертається із зусиллям, це означає, що відкладення бруду
або накипу заблокували робоче колесо і ротор насоса. У цьому випадку необхідно провести
чистку насоса. Цю процедуру рекомендується проводити в сервісному центрі.

Електричний насос повинен мати надійне заземлення для запобігання
ураженню електричним струмом у разі короткого замикання в ланцюзі
підключення електронасоса. Для безпеки ланцюга підключення
електронасоса рекомендуємо оснастити електричну мережу пристроєм
захисного відключення (ПЗВ).

Електричне підключення і захист повинні бути виконані у відповідності з
місцевими законами і правилами. Насос повинен бути заземлений.
Насос повинен бути з'єднаний із зовнішнім перемикачем
електроживлення.

Категорично забороняється запускати насос «насуху ».
Всі операції, пов'язані з монтажем і демонтажем, повинні
здійснюватися, коли насос від'єднаний від ланцюга живлення.
