Насос циркуляційний

українська

українська

A

B

Байпас

Байпас

Рекомендації по установці баків системи опалення.

1. Рекомендоване місце установки бака опалення - перед циркуляційним насосом на зворотній
лінії трубопроводу.
        Чому на зворотній лінії? Для того, щоб температура води всередині бака була менше це
збільшить його ресурс. Але розміщення розширювального бака на лінії подачі також можливо,
оскільки він розрахований на весь діапазон існуючих в опалювальній системі температур.
        Чому перед насосом? Щоб насос викачував теплоносій (воду) з бака, а не закачував
теплоносій (воду) в бак опалення, інакше внаслідок падіння тиску на всмоктуючому патрубку
насоса розчинений в теплоносії повітря буде вивільнятися і утворювати бульбашки повітря -
першопричина початку процесу кавітації.
2. В мембранний розширювальний бак системи опалення заводом закачано повітря під певним
тиском.
        Теплоносій із системи опалення потрапляє в розширювальний бак і стискає газову
порожнину (камеру), розділену з водяною порожниною (камерою) за допомогою гумової
діафрагми. Перед експлуатацією початковий тиск повітря в розширювальному мембранному
баку має бути відрегульоване в залежності від системи опалення.
        Розрахунковий тиск повітря в мембранному розширювальному баку системи опалення:



P

 =

H

/10 + 0,5

п

в

де:

P

 – тиск повітря в мембранному розширювальному баку системи опалення, бар (bar).

п

H

 – перепад висот між самою вищою і самою нижчою точками системи опалення, м.

в

      10 - коефіцієнт для переведення метрів водяного стовпа (м.в.ст.) в бар (bar).
      0,5 - запас надлишкового тиску, який необхідно додати для забезпечення нормальної
циркуляції теплоносія, бар.
       Розрахунковий тиск в розширювальному баку системи опалення. Можна визначити,
розділивши перепад висот між самою вищою і самою нижчою точками системи опалення на
«10» - отримаємо значення в bar, до отриманого тиску необхідно додати запас надлишкового
тиску (0,5 bar) для забезпечення нормальної циркуляції теплоносія.
3. Внутрішній діаметр труби відгалуження, що з'єднує бак системи опалення з основним
трубопроводом (головною магістраллю), повинен бути не менше 20 мм.

8.

Байпас

       Байпас для системи опалення - це обвідний трубопровід, який необхідний, перш за все,
для транспортування теплоносія паралельно запірної та регулюючої арматурної установки.
Приклади використання байпаса:
1. Як елемент регулювання теплоносія біля опалювальних радіаторів:
        Функціональним призначенням байпасу є повернення в стояк надлишку теплоносія з
батареї опалення, коли за допомогою ручного або автоматичного терморегулятора змінюється
його кількість. Іншими словами через байпас теплоносій транспортується паралельно запірної
та регулюючої арматури. Без наявності цього елемента неможливо провести ремонт батареї,
коли опалювальна система знаходиться в робочому стані. Також байпас прискорює процес
наповнення або спустошення системи.
2. Як елемент для забезпечення роботи системи при відключенні електроенергії:
        Монтаж байпасу в системі опалення особливо актуальний при облаштуванні сучасних
опалювальних систем, що припускають використання циркуляційних насосів. Якщо люди,
вперше стикаються з монтажем опалення, вони часто ставлять запитання майстрам або
консультантам в магазинах: «Як система буде працювати, якщо пропаде електрика?». Адже
всі звикли, що стандартний котел, експлуатований в минулі роки, не був пов'язаний з
електрикою. А оснащення опалювальної системи циркуляційним насосом робить її
енергозалежною.
        Ось саме, в таких ситуаціях і приходить на виручку байпас. Його роль при цьому дуже
проста - в момент відключення електроенергії в мережі, споживач повинен перекрити крани
подачі теплоносія на насос і відкрити кран на центральній трубі. До речі, це може відбутися в
автоматичному режимі, якщо використаний байпас з клапаном. Ці прості маніпуляції
переводять опалювальну систему в режим природної циркуляції.

Важливо!

 Введення байпасу в стояк, біля циркуляційного насоса, повинно виконуватися із

задіянням запірних клапанів. А сам елемент краще встановити горизонтально. У цьому
випадку система буде захищена від скупчення повітря.

Установка і монтаж.

        Під час монтажу слід керуватися СНіП (Стандарти, Норми і Приписи). У цьому документі
регламентується перелік елементів та їх характеристик для установки в систему опалення.
Установку повинен виробляти сертифікований фахівець. При виборі деталей, потрібно
завчасно перевірить їх на наявність дефектів і виробничого браку. Не слід економити на
кранах, так як дешеі клапани можуть протікати в самий невідповідний момент. При
безпосередньому монтажі байпасу, його слід розташовувати якомога ближче до радіатора або
насосу. Встановлені крани потрібно періодично прокручувати, щоб вони не прикипіли з часом.

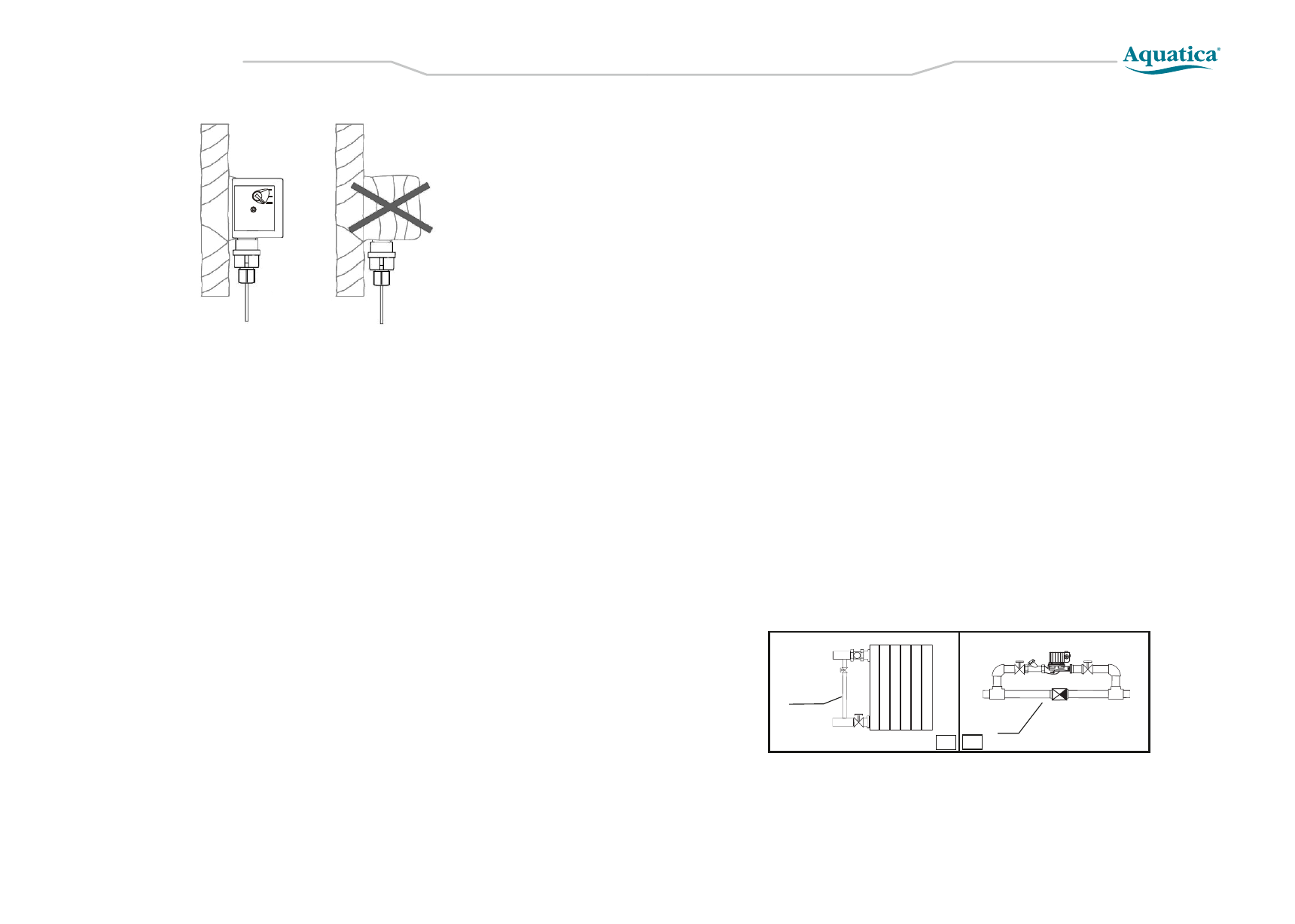

Не можна ізолювати або
закривати блок
управління, панель
управління і статор
насоса.

Теплова ізоляція корпусу насоса.

Теплоізоляція корпусу і трубопроводів насоса призначена для зменшення втрати

тепла в насосі і трубопроводах і захисту їх від обмерзання.
