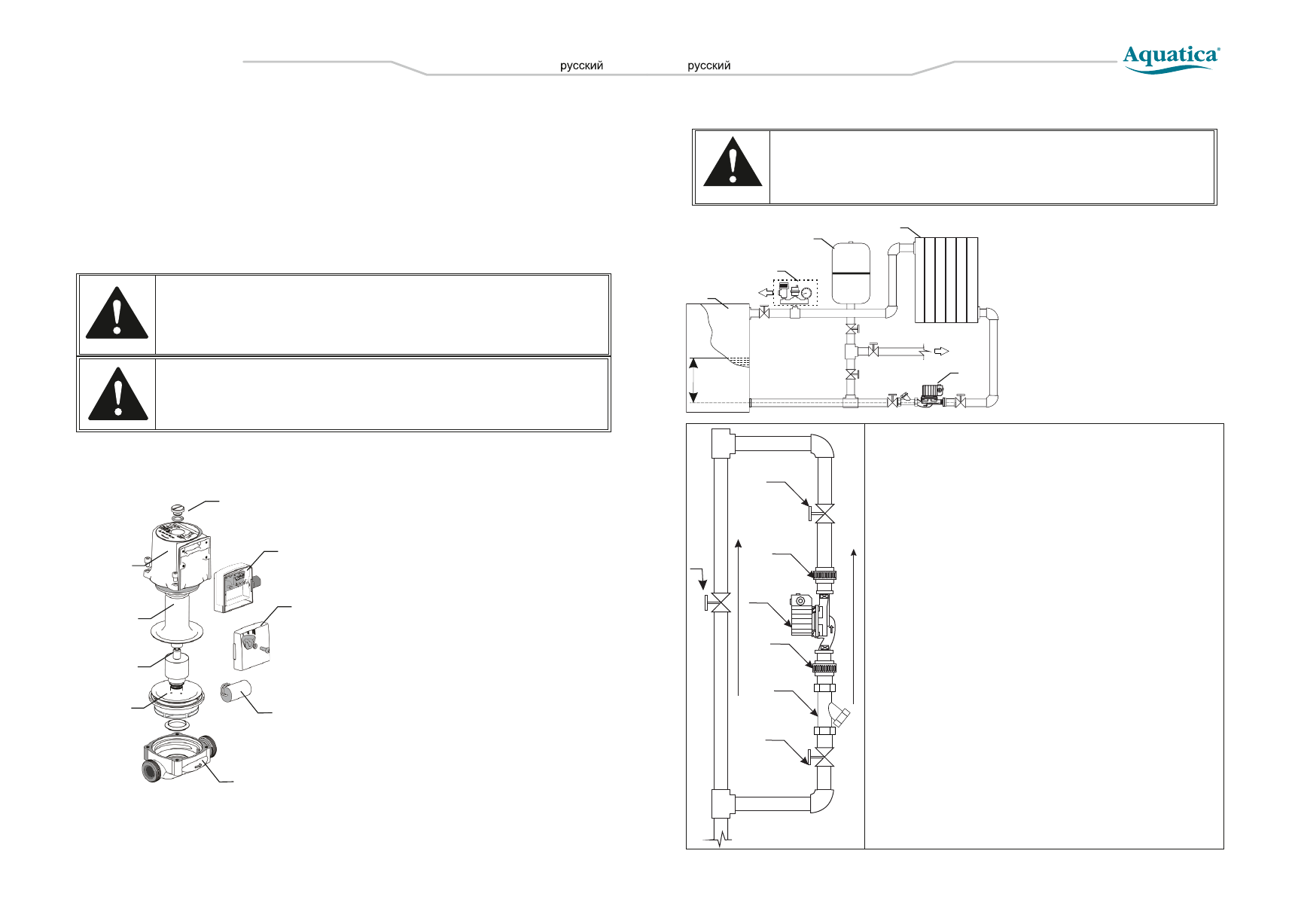

Монтаж насоса в системе отопления

Рекомендованная схема

системы отопления:

1. Теплонагреватель (котел
отопления, бойлер).
2. Блок контрольно-измерительной
аппаратуры (манометр,
предохранительный клапан,
клапан для развоздушивания
системы)

.

3. Бак системі отопления

.

4. Радиатор

.

5. Циркуляционный электронасос

.

Электронасос должен устанавливаться и обслуживаться квалифицированным
персоналом. Установка и обслуживание должны соответствовать местным
стандартам. Трубопроводы должны устанавливаться согласно руководству по
эксплуатации. Должны быть соблюдены меры по защите трубопроводов от
обледенения.

1

3

4

2

h

ж

6

. Структ урная схема

  1. Пробка дренажная
  2. Коробка клеммная
  3. Крышка коробки клеммной
  4. Конденсатор
  5. Корпус насосной части
  6. Колесо рабочее
  7. Ротор с керамическими подшипниками
  8. Гильза защитная
  9. Статор электродвигателя

1

2

3

4

5

6

7

8

9

Насос циркуляционный

Оригинальные запасные узлы, детали и разрешенные

для

использования

комплектующие

призваны

обеспечить

надежность

эксплуатации

.

Применение

узлов

и

деталей

других

производителей

может

привести

к

отказу

производителя

нести

ответственность

за

последствия

,

возникшие в

результате выхода изделия из строя

.

Невыполнение

правил

техники

безопасности

может

привести

к

опасным

для

здоровья

человека последствиям

,

а

также

создать

опасность

для

окружающей

среды

и

оборудования

.

Несоблюдение этих правил техники безопасности также может сделать

недействительными любые требования по возмещению убытков.


Наиболее распространенные последствия несоблюдения правил техники безопасности:

- отказ важнейших функций оборудования;
- возникновение опасной ситуации для здоровья и жизни потребителя вследствие действия
электрических или механических факторов.

Внимание!

 Эксплуатационная надежность оборудования гарантируется

только в случае его использования в соответствии с функциональным
назначением. Во всех случаях необходимо придерживаться
рекомендованных значений основных технических параметров данного
насосного оборудования.

Данная инструкция важна сама по себе, но, тем не менее, она не может
учесть всех возможных случаев, которые могут возникнуть в реальных
условиях ! В таких

 c

лучаях следует руководствоваться общепринятыми

правилами техники безопасности,

быть внимательным и аккуратным !

2

2

4

1

3

2

В радиаторных системах отопления циркуляционный

электронасос рекомендуется устанавливать в точке с
наименьшей температурой воды в контуре.


В системах горячего водоснабжения перепады температур

невелики поэтому место установки электронасоса
непринципиально.


В системах теплого пола электронасос устанавливают на

подающей линии чтобы избежать малейшей вероятности
разрыва потока и завоздушивания системы. Появление
воздушных пробок (завоздушивание) - самая большая
опасность в системе теплых полов.

4

Помните!

При установке циркуляционного насоса стрелка,

указанная на корпусе насоса, означает направление
жидкости, проходящей через насос.

При установке насоса в трубопроводах следует

установить две уплотнительные прокладки на входном и
выходном патрубках для лучшей герметизации системы.

Монтаж циркуляционного электронасоса на
трубопроводе:

1. Электронасос.
2. Запорная арматура (кран шаровый).
3. Фильтр грубой очистки.

4

. Американка (накидная гайка для быстрого монтажа и

демонтажа насоса).

5
