A

B

Байпас

Байпас

1 3

1 4

Насос циркуляционный

Рекомендации по установке баков системы отопления.

1. Рекомендуемое место установки бака системы отопления - перед циркуляционным насосом
на обратной линии трубопровода.
        Почему на обратной линии? Для того, чтобы температура воды внутри бака была меньше
это увеличит его ресурс. Но размещение бака системы отопления на подающей линии также
возможно, так как он рассчитан на весь диапазон существующих в отопительной системе
температур.
        Почему перед насосом? Чтобы насос выкачивал теплоноситель (воду) из бака, а не
закачивал теплоноситель (воду) в бак системы отопления, иначе вследствие падения
давления на всасывающем патрубке насоса растворенный в теплоносителе воздух будет
высвобождаться и образовывать пузырьки воздуха – первопричина начала процесса
кавитации.

2

.

В мембранный  бак системы отопления заводом закачен воздух под определенным

давлением.
        Расширяющийся теплоноситель из системы отопления поступает в бак и сжимает газовую
полость (камеру), разделенную с водяной полостью (камерой) посредством резиновой
диафрагмы. Перед эксплуатацией начальное давление воздуха в баке системы отопления
должно быть отрегулировано в зависимости от системы отопления.

Расчетное давление воздуха в мембранном баке системы отопления:

P

 =

H

/10 + 0,5

п

в

где:

P

 – давление воздуха в мембранном баке системы отопления, бар (

bar

).

п

H

 – перепад высот между самой низшей и самой высшей точками системы отопления, м.

в

       10 – примерный коэффициент для перевода метров водяного столба (м.в.ст.) в бар (

bar

).

0,5

 – запас избыточного давления, которое необходимо добавить для обеспечения

нормальной циркуляции теплоносителя, бар.

       Расчетное давление в баке системы отопления. Можно определить, разделив перепад
высот между самой высшей и самой низшей точками системы отопления на «10» - получим
значение в

bar

, к полученному давлению необходимо добавить запас избыточного давления

(0,5

bar)

 для обеспечения нормальной циркуляции теплоносителя.

3. Внутренний диаметр трубы ответвления, соединяющего бак системы отопления с основным
трубопроводом (главной магистралью), должен быть не менее 20 мм.

8.

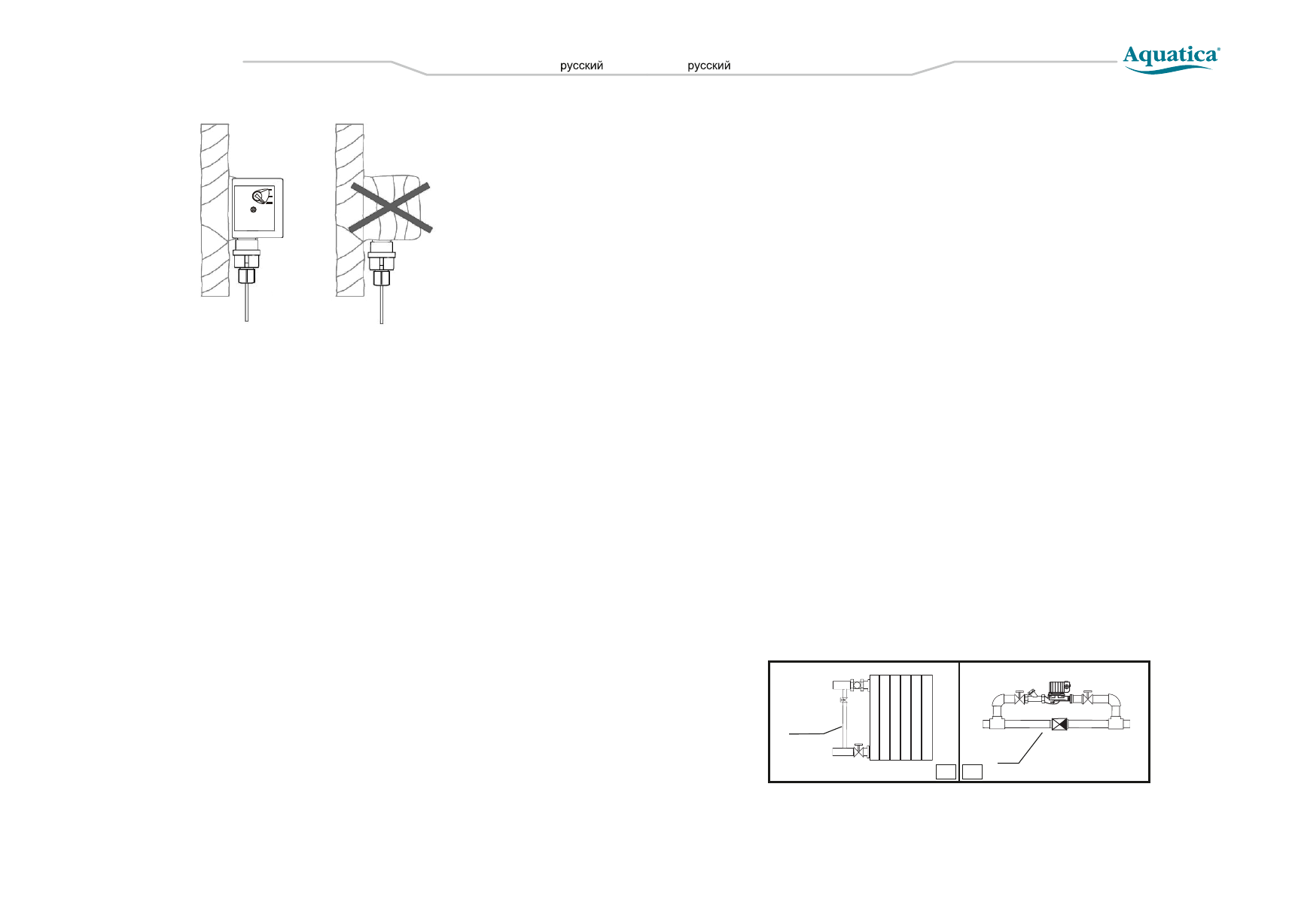

Байпас

        Байпас для системы отопления – это обводной трубопровод, который необходим, прежде
всего, для транспортировки теплоносителя параллельно запорной и регулирующей
арматурной установки.

Примеры использования байпаса:

1. Как элемент регулирования теплоносителя возле отопительных радиаторов:
        Функциональным предназначением байпаса является возвращение в стояк избытка
теплоносителя из батареи отопление, когда посредством ручного или автоматического
терморегулятора изменяется его количество. Другими словами через байпас теплоноситель
транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого
элемента невозможно произвести ремонт батареи, когда отопительная система находится в
рабочем состоянии. Также байпас ускоряет процесс наполнения или опустошения системы.
2. Как элемент для обеспечения работы системы при отключении электроэнергии:
        Монтаж байпаса в системе отопления особенно актуален при устройстве современных
отопительных систем, подразумевающих использование циркуляционных насосов. Люди,
впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или
консультантам в магазинах: «Как система будет работать, если пропадет электричество?».
Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не
был связан с электричеством. А оснащение отопительной системы циркуляционным насосом
делает ее энергозависимой.
        Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень
проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны
подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может
произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые
манипуляции переводят отопительную систему в режим естественной циркуляции.

Важно!

 Введение байпаса в стояк, возле циркуляционного насоса, должно выполняться с

задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом
случае система будет защищена от скопления воздуха.

Установка и монтаж.

        Во время монтажа следует руководствоваться СНиП (Стандарты, Нормы и
Предписания). В этом документе регламентируется перечень элементов и их характеристик
для установки в систему отопления. Установку должен производить сертифицированный
специалист. При выборе деталей, нужно заблаговременно проверит их на наличие дефектов и
производственного брака. Не следует экономить на кранах, так как дешевые клапаны могут
протекать в самый неподходящий момент. При непосредственном монтаже байпаса, его
следует располагать как можно ближе к радиатору или насосу. Установленные краны нужно
периодически прокручивать, чтобы они не прикипели со временем.

Тепловая изоляция корпуса насоса.

Теплоизоляция корпуса и трубопроводов насоса предназначена для уменьшения

потери тепла в трубопроводах и защите их от обледенения.

Нельзя изолировать
или закрывать блок
управления, панель
управления и статор
насоса.
