25
Vue d
’
ensemble des composants
+
+
9.

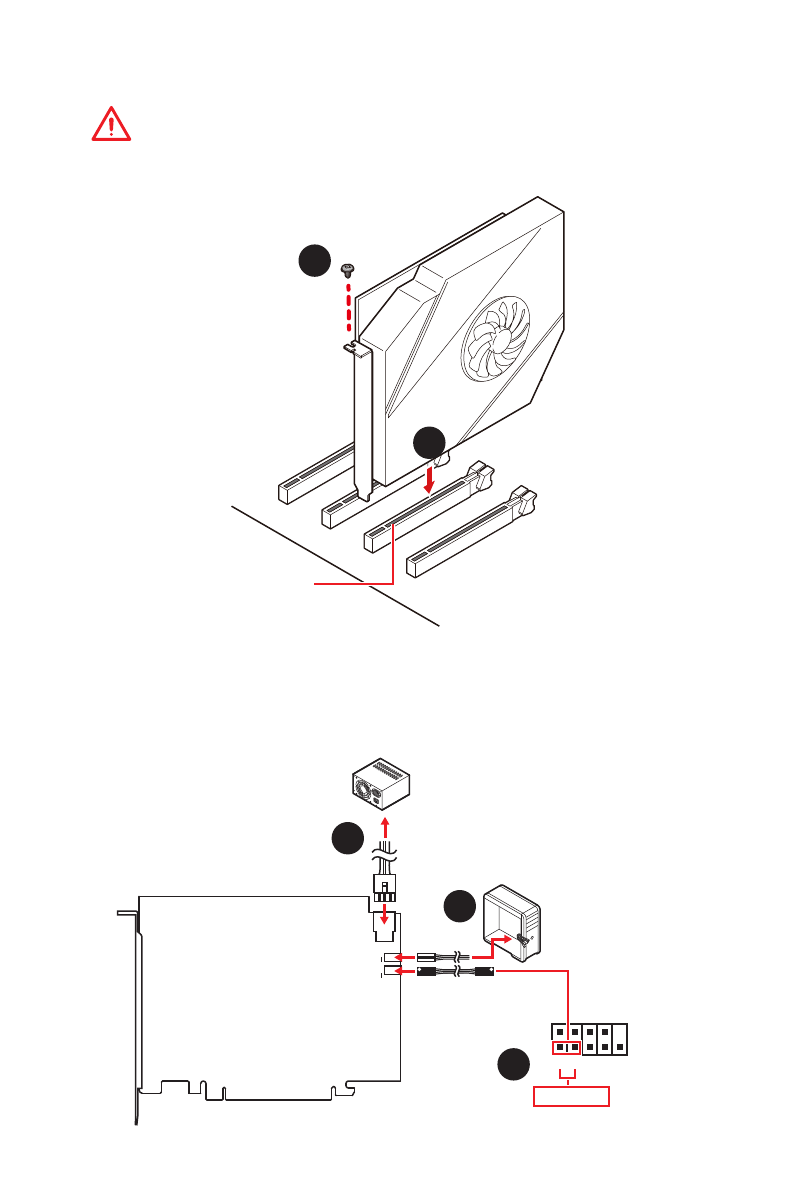

Insérez la carte M.2 XPANDER-Z GEN 4 dans le slot
PCI_E5
.
Important
Seul le slot PCI_E1, PCI_E5 supporte la carte M.2 XPANDER-Z GEN 4.
10.
Fixez la vis pour sécuriser la carte
M.2 XPANDER-Z GEN 4.
11.
Connectez le PCIE_PWR1 à l
’
alimentation.
12.
Branchez le câble HDD LED du boîtier au connecteur JCASE.
13.
Utilisez le câble HDD LED fourni pour relier le connecteur JMB aux broches HDD
du connecteur JFP1 (broche 1 et broche 3).
9
10
11
12
13
1
2
10
9
+ -
HDD LED
JFP1
PCI_E3
