22

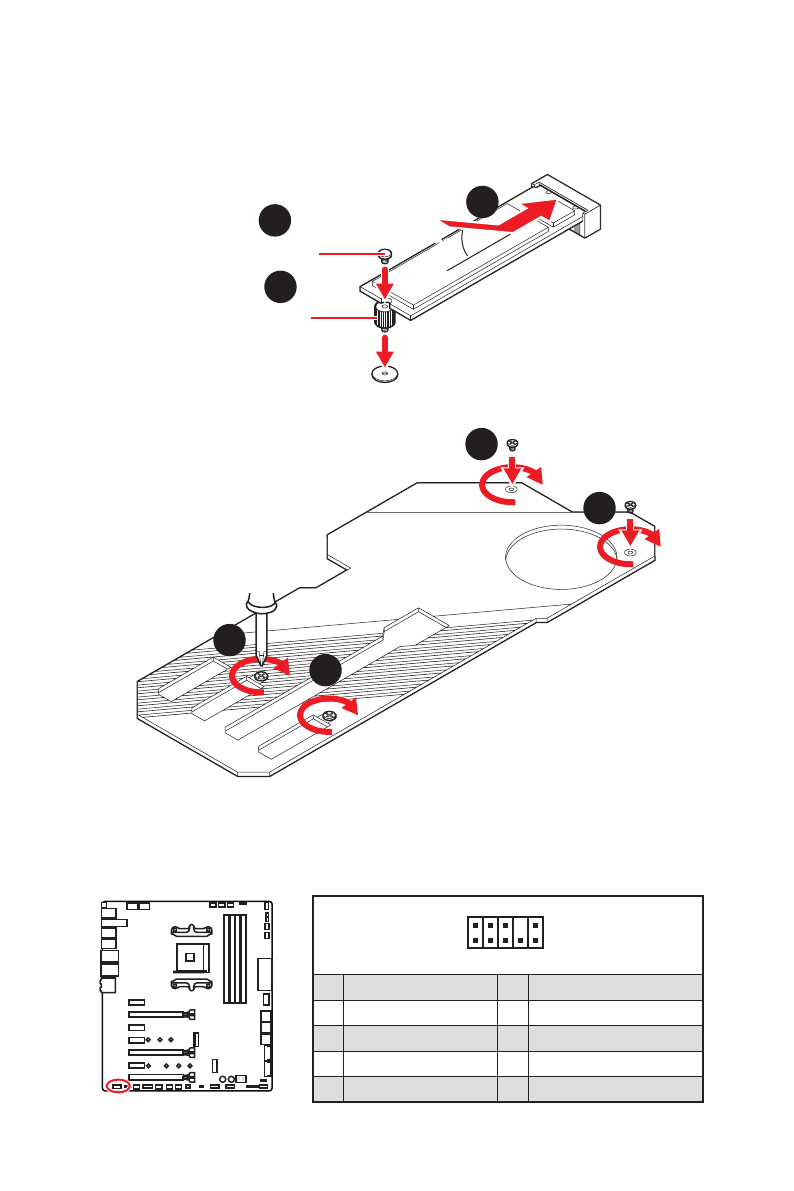

Overview of Components
3.
Move the position of the standoffs according to your M.2 SSDs length if need.
4.
Insert your M.2 SSD into the M.2 slot at a 30-degree angle.
5.
Secure the M.2 SSD in place with the supplied M.2 8.5H screw.
30º
30º
5
4
3
8.5H screw
Standoff
6.
Put the M.2 SHIELD FROZR heatsink back in place and secure it.
6
6
6
6
JAUD1: Front Audio Connector
This connector allows you to connect audio jacks on the front panel.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
