24
Overview of Components
+
+
9.

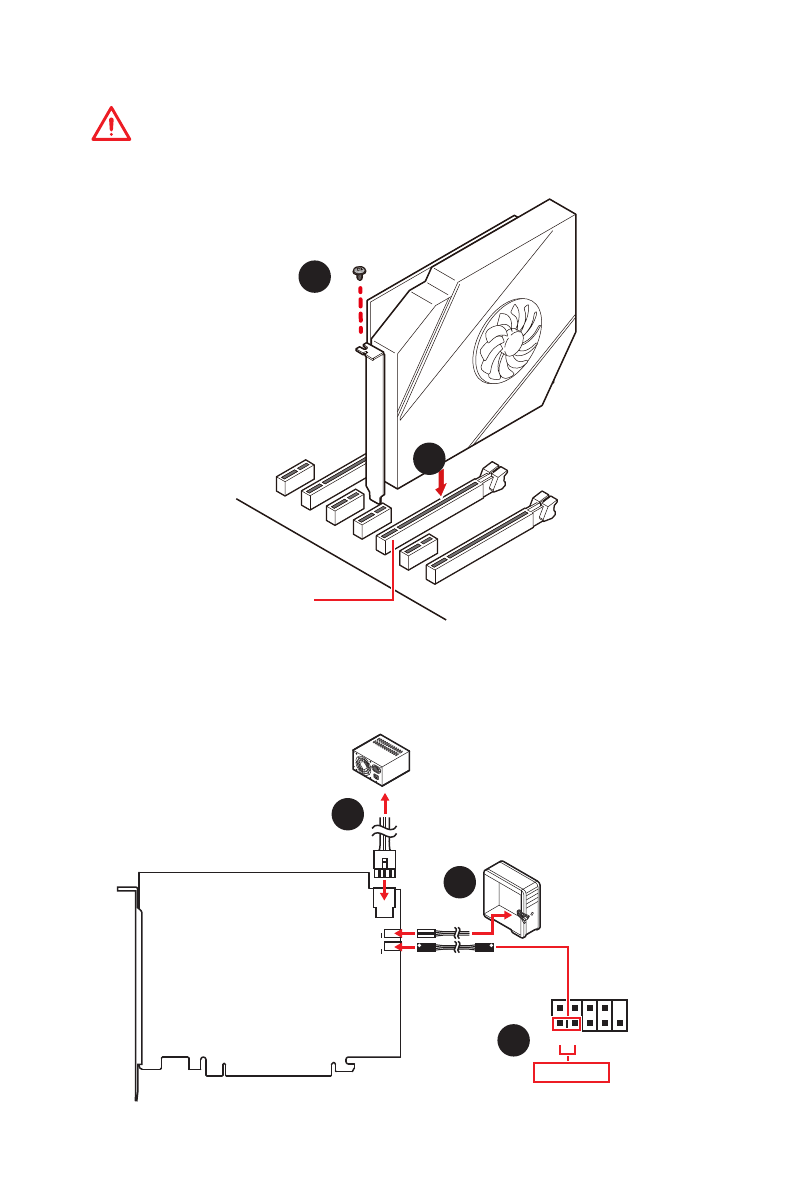

Insert the M.2 XPANDER-Z GEN 4 card into the
PCI_E5
slot.
Important
PCI_E1 and PCI_E5 slots support the M.2 XPANDER-Z GEN 4 card.
10.
Use the screw to secure the M.2 XPANDER-Z GEN 4 card.
11.
Connect the PCIE_PWR1 to the power supply.
12.
Connect the case
’
s HDD LED cable to the JCASE connector.
13.
Using the supplied HDD LED cable to connect the JMB connector and JFP1
’
s HDD
pins (pin 1 & pin3).
9
10
11
12
13
1
2
10
9
+ -
HDD LED
JFP1
PCI_E5
