Компоненты
материнской
платы
3.
При
необходимости
переместите
стойки
в
соответствии
с
длиной

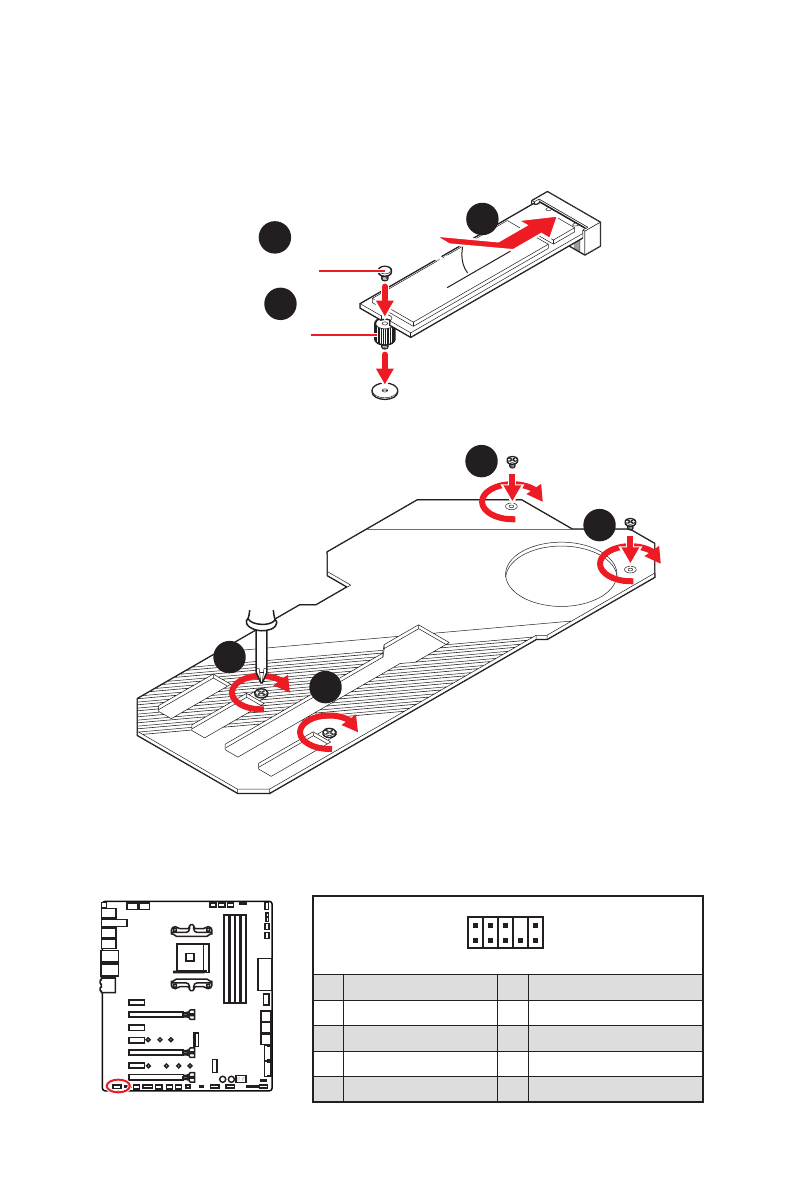

M.2
SSD.
4.
Вставьте
М
.2 SSD
в
разъем
М
.2
под
углом
30
градусов
.
5.
Закрепите
M.2 SSD
с
помощью
прилагаемого
винта
8.5H
для
M.2.
30º
30º
5
4
3
Винт
8.5H
Стойка
6.
Установите
на
место
радиатор
M.2 SHIELD FROZR
и
закрепите
его
.
6
6
6
6
JAUD1:
Разъем
аудио
передней
панели
Данный
разъем
предназначен
для
подключения
аудиоразъемов
передней
панели
.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
