23
Vue d
’
ensemble des composants

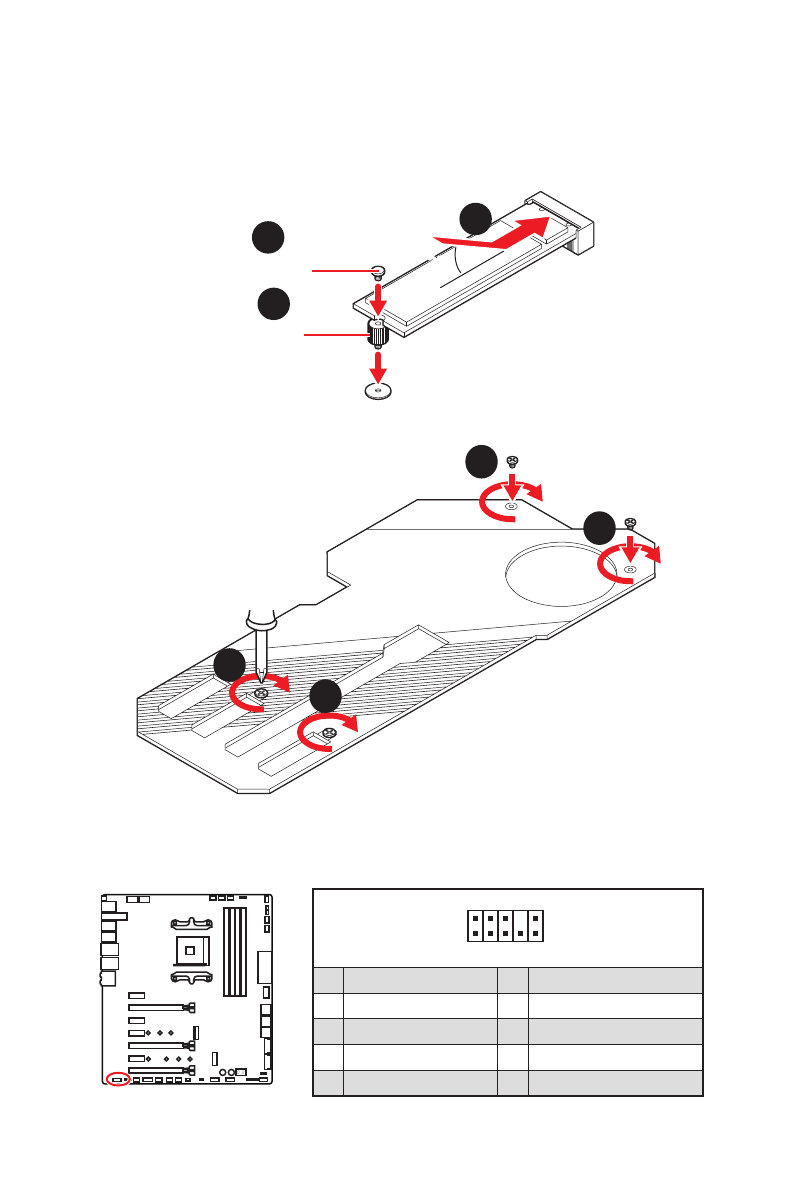

3.
Si nécessaire, déplacez le support de fixation de manière à l
’
adapter à la longueur
du SSD M.2.
4.
Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5.
Fixez le SSD M.2 avec la vis M.2 8.5H fournie.
30º
30º
5
4
3
la vis 8.5H
l
’
entretoise
6.
Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
6
6
6
6
JAUD1 : Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
