25
Übersicht der Komponenten
+
+
9.

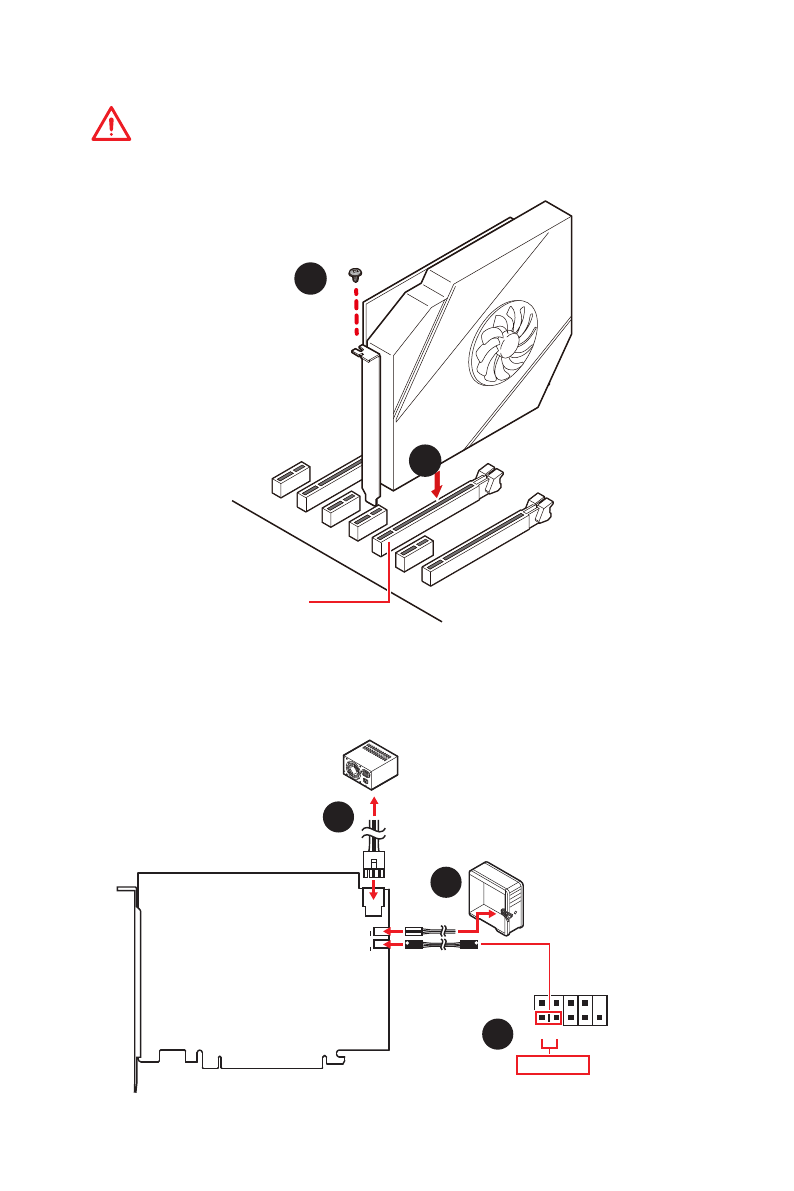

Setzen Sie die M.2 XPANDER-Z GEN 4 Karte in den
PCI_E5
Steckplatz.
Wichtig
Nur der PCI_E1, PCI_E5-Steckplatz unterstützt die M.2 XPANDER-Z GEN 4-Karte.
10.
Befestigen Sie die M.2 XPANDER-Z GEN 4 mit Schraube am Gehäuse.
11.
Verbinden Sie PCIE_PWR1 an die Stromversorgung.
12.
Verbinden Sie das HDD LED-Kabel des Gehäuses mit dem JCASE Anschluss.
13.
Verwenden Sie das mitgelieferte HDD-LED-Kabel, um den JMB-Anschluss und die
HDD-Pins (Pin 1 und Pin 3) des JFP1 anzuschließen.
11
12
13
1
2
10
9
+ -
HDD LED
JFP1
9
10
PCI_E5
