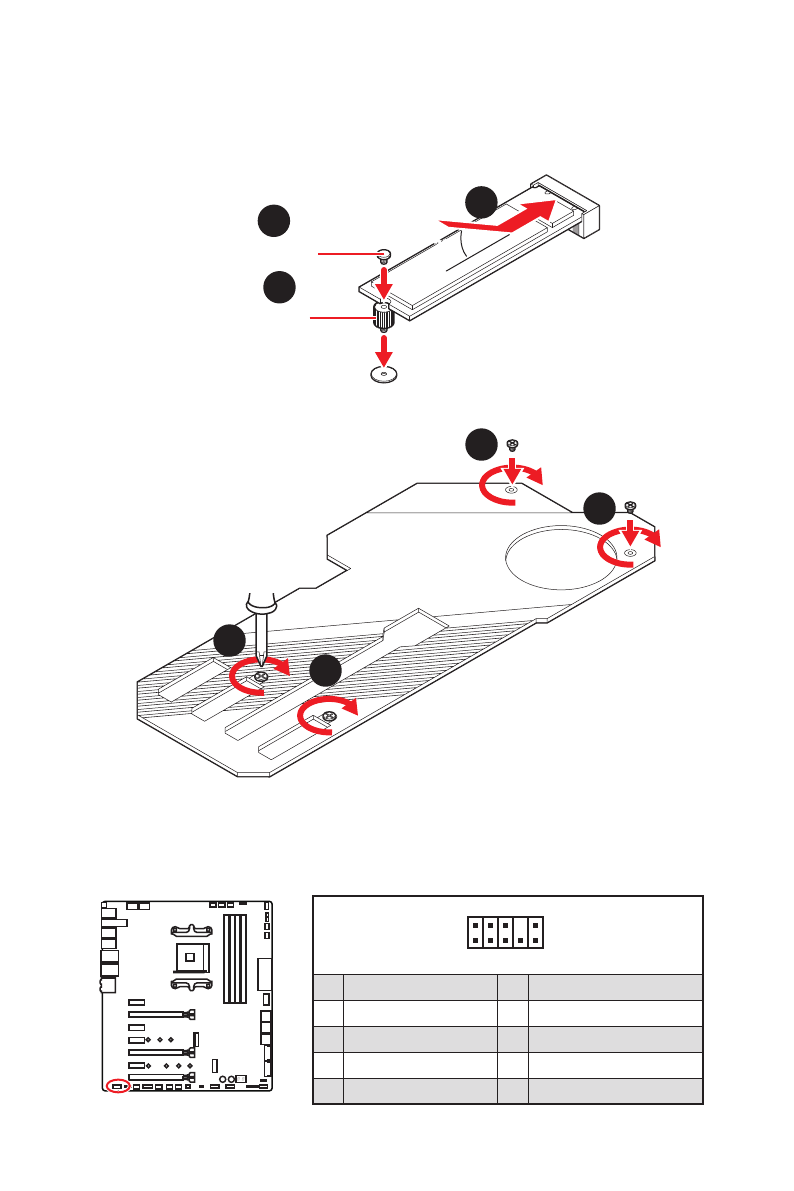

Übersicht der Komponenten
3.
Wählen Sie die Befestigungsposition entsprechend Ihrer M.2 SSD Länge.
4.
Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
5.
Schrauben Sie die M.2 SSD mit der mitgelieferten M.2 8.5H-Schraube.
30º
30º
5
4
3
8.5H Schraube
Abstandshalter
6.
Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und befestigen Sie ihn.
6
6
6
6
JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
