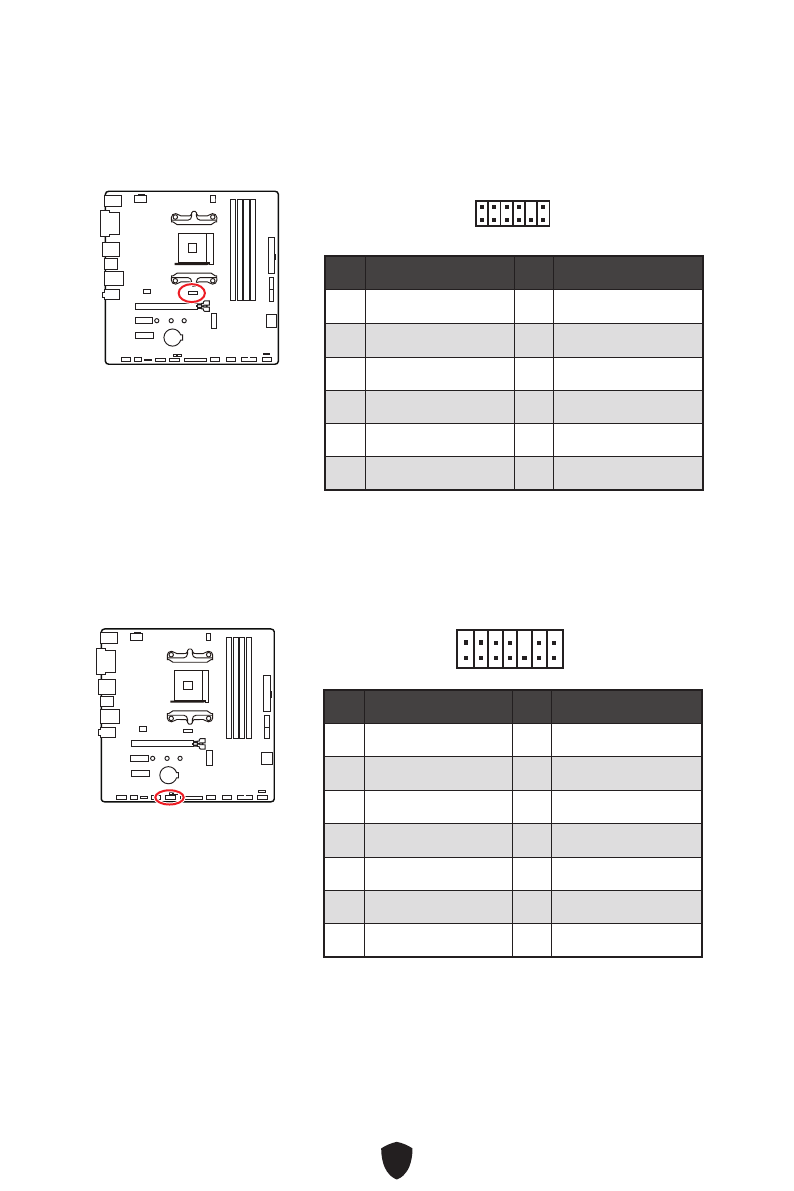

JTPM1: TPM Anschluss
Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
Pin
Signalname
Pin
Signalname
1
1.8V power
2
SPI_TPM_CS#_R
3
SPI_TPM_DATI
4
SPI_DATO
5
SPI_CS#_R
6
SPI_TPM_CLK
7
Ground
8
SPI_TPM_RST#
9
SPI_SW_SEL
10
No Pin
11
SPI_TPM_WP#
12
SPI_TPM_HOLD#
1
2
12
11
JLPC1: BIOS-Debug-Anschluss
Dieser Anschluss wird vom Hersteller für Debugging-Zwecke auf Boardebene
verwendet.
Pin
Signalname
Pin
Signalname
1
LPC Clock
2
3V Standby power
3
LPC Reset
4
3.3V Power
5
LPC address & data pin0
6
Serial IRQ
7
LPC address & data pin1
8
5V Power
9
LPC address & data pin2
10
No Pin
11
LPC address & data pin3
12
Ground
13
LPC Frame
14
Ground
1
2
14
13
