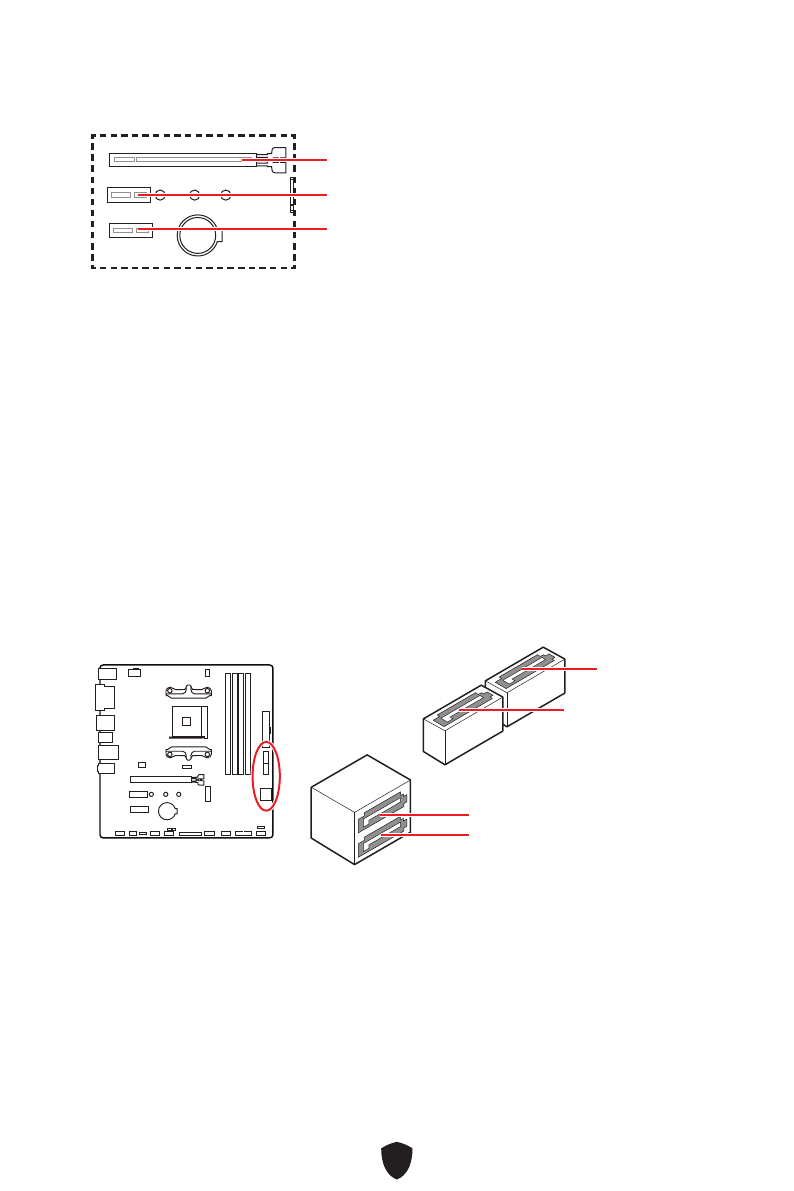

PCI_E1~3: PCIe拡張スロット

PCI_E1

: PCIe 3.0 x16 (CPU)

PCI_E3

: PCIe 3.0 x1 (チップセット)

PCI_E2

: PCIe 3.0 x1 (チップセット)

⚠

注意

∙

大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため

に、MSI Gaming Series Graphics Card Bolsterのようなツールを使用することが必要です。

∙

一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、PCI_E1スロットの使用

をお勧めします。

∙

拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ

てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カー

ドのドキュメントでご確認ください。

SATA1~4: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一

つのSATAデバイスを接続できます。

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが

あります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ

ーボードにはストレートタイプのコネクタを接続されることをお薦めします。

SATA3

SATA4

SATA1

SATA2
