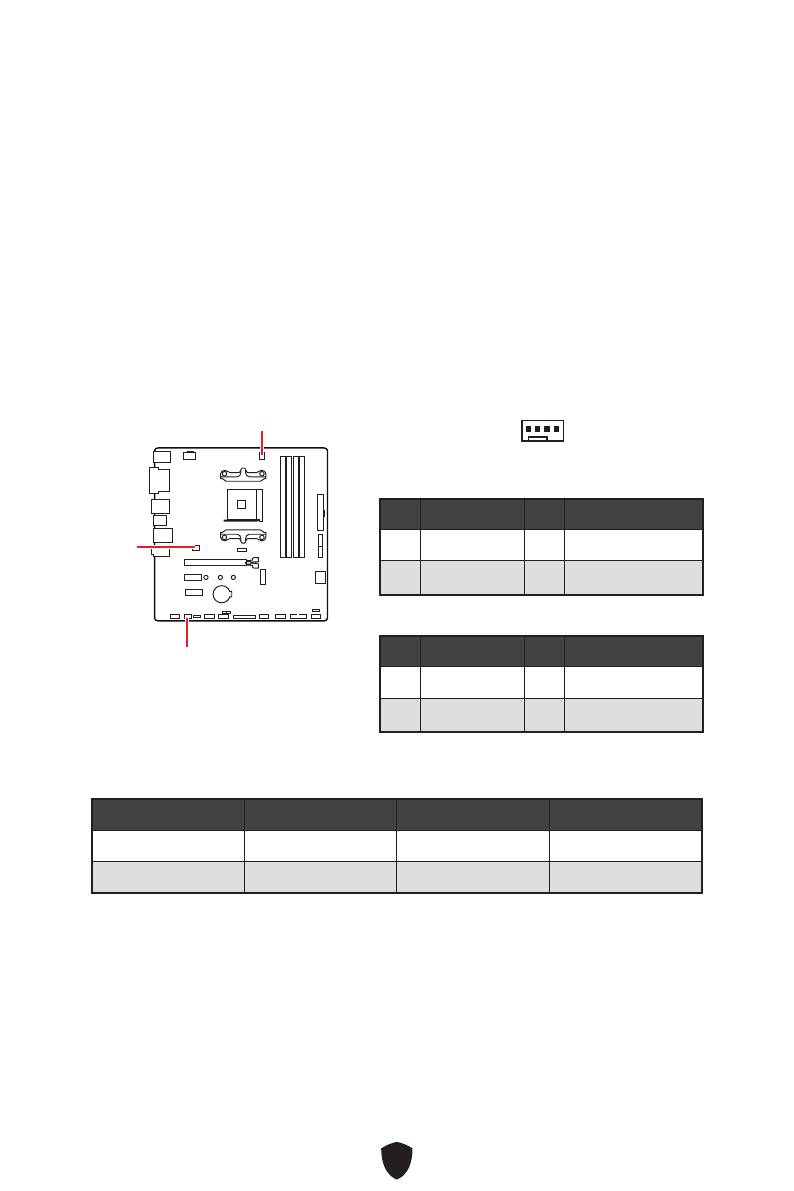

CPU_FAN1, SYS_FAN1~2: ファンコネクター
ファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。 PWMモードフ
ァンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンス
ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード
をコントロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検
出することができます。
BIOS> HARDWARE MONITOR
パネルで、ファンをコントロールします。DCまたはPWMをファ
ンタイプに設定することができます。
スマートファンモード
をチェックすると、ファンの速度は
CPUまたはシステムの温度によって変わります。
スマートファンモード
のチェックを外すと、
ファンは最大速度で動作します。
⚠
注意
PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。
CPU_FAN1
SYS_FAN2
SYS_FAN1
1
PWMモードのピンの定義
ピン
信号名
ピン
信号名
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
DCモードのピンの定義
ピン
信号名
ピン
信号名
1
Ground
2
Voltage Control
3
Sense
4
NC
ファンコネクターの仕様
コネクター
デフォルトファンモード
最大電流
最大電源
CPU_FAN1
自動モード
2A
24W
SYS_FAN1~2
DCモード
1A
12W
Содержание
- 136 Встроенные индикаторы; Установка ОС, драйверов и MSI Center
- 137 Краткое руководство по установке; Подготовка инструментов и компонентов
- 138 Безопасное использование продукции
- 142 Подключение разъема на передней панели
- 149 Технические характеристики
- 152 Эксклюзивные функции
- 153 Комплект поставки
- 154 Разъемы задней панели
- 155 Таблица состояний индикатора порта LAN
- 156 Автоматическое всплывающее диалоговое окно
- 158 Процессорный сокет; Процессор AM4
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 161 Видео Инструкция
- 162 JAUD1: Разъем аудио передней панели
- 164 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 170 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 172 Установка Windows 10/ Windows 11; Установка драйверов с помощью MSI DUI
- 174 Установка драйверов с помощью диска или USB; Инструкции по использованию MSI Center
- 175 Преимущества UEFI; Как проверить режим BIOS?
- 176 Вход в настройки BIOS; Инструкции по настройке BIOS
- 177 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 178 Обновление BIOS при помощи MSI Center
