29
⚠
Important
Make sure that all the power cables are securely connected to a proper ATX power
supply to ensure stable operation of the motherboard.

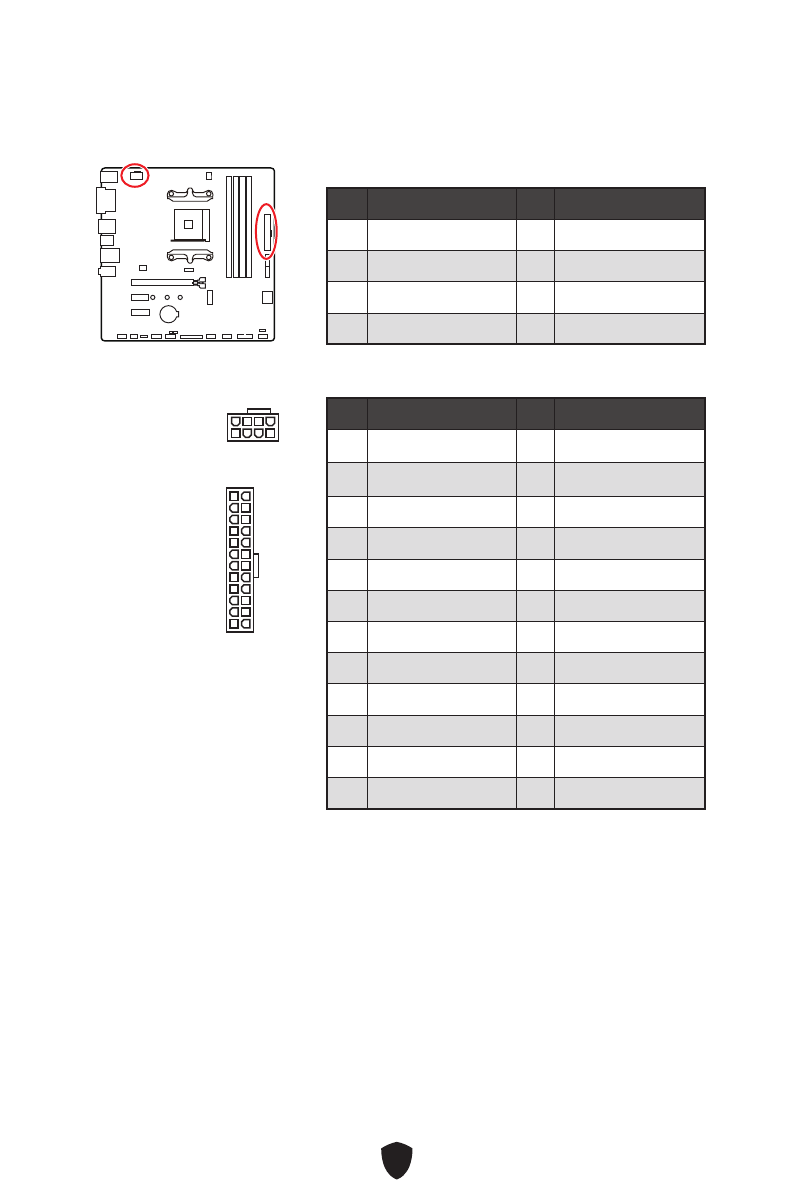

CPU_PWR1, ATX_PWR1: Power Connectors
These connectors allow you to connect an ATX power supply.
CPU_PWR1
Pin
Signal Name
Pin
Signal Name
1
Ground
2
Ground
3
Ground
4
Ground
5
+12V
6
+12V
7
+12V
8
+12V
ATX_PWR1
Pin
Signal Name
Pin
Signal Name
1
+3.3V
2
+3.3V
3
Ground
4
+5V
5
Ground
6
+5V
7
Ground
8
PWR OK
9
5VSB
10
+12V
11
+12V
12
+3.3V
13
+3.3V
14
-12V
15
Ground
16
PS-ON#
17
Ground
18
Ground
19
Ground
20
Res
21
+5V
22
+5V
23
+5V
24
Ground
5
4
1
8
CPU_PWR1
24
13
1
12
ATX_PWR1
