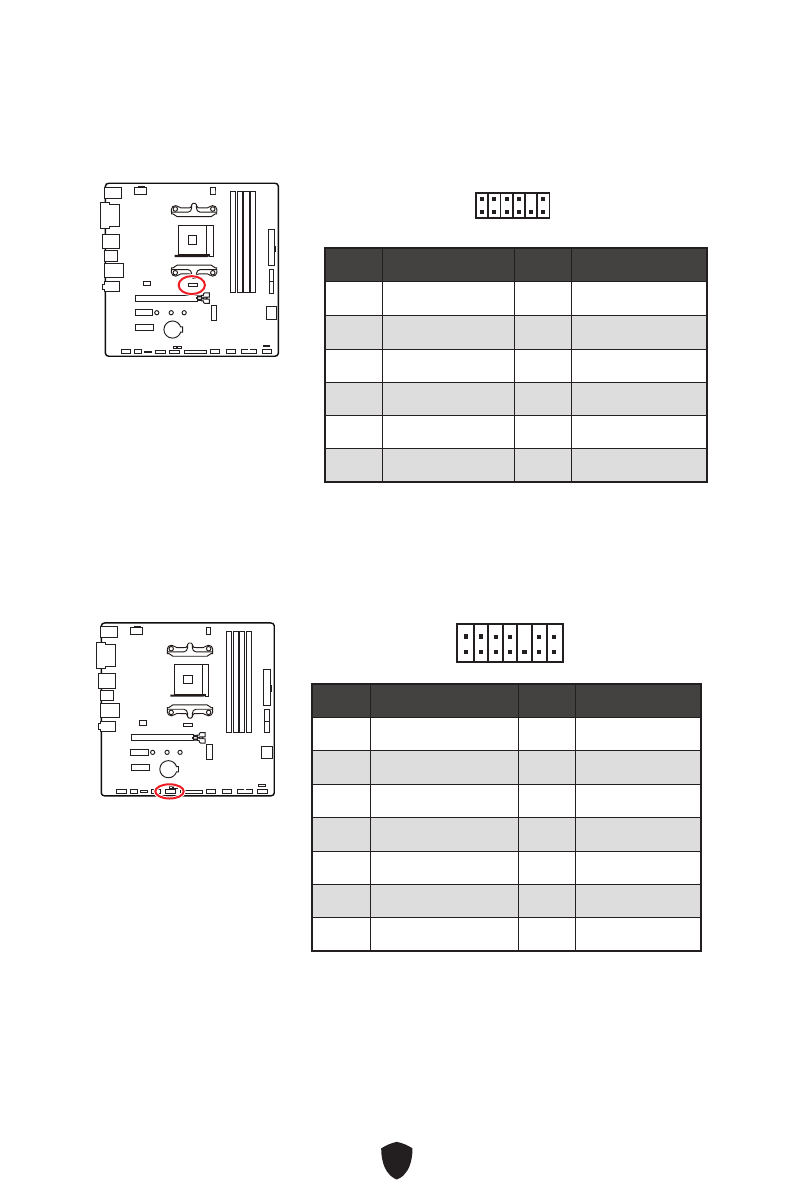

JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.
Broche
Nom de signal
Broche
Nom de signal
1
1.8V power
2
SPI_TPM_CS#_R
3
SPI_TPM_DATI
4
SPI_DATO
5
SPI_CS#_R
6
SPI_TPM_CLK
7
Ground
8
SPI_TPM_RST#
9
SPI_SW_SEL
10
No Pin
11
SPI_TPM_WP#
12
SPI_TPM_HOLD#
1
2
12
11
JLPC1 : Connecteur BIOS Debug
Ce connecteur est utilisé pour le débogage au niveau de la carte par le fabricant.
Broche
Nom de signal
Broche
Nom de signal
1
LPC Clock
2
3V Standby power
3
LPC Reset
4
3.3V Power
5
LPC address & data pin0
6
Serial IRQ
7
LPC address & data pin1
8
5V Power
9
LPC address & data pin2
10
No Pin
11
LPC address & data pin3
12
Ground
13
LPC Frame
14
Ground
1
2
14
13
