33

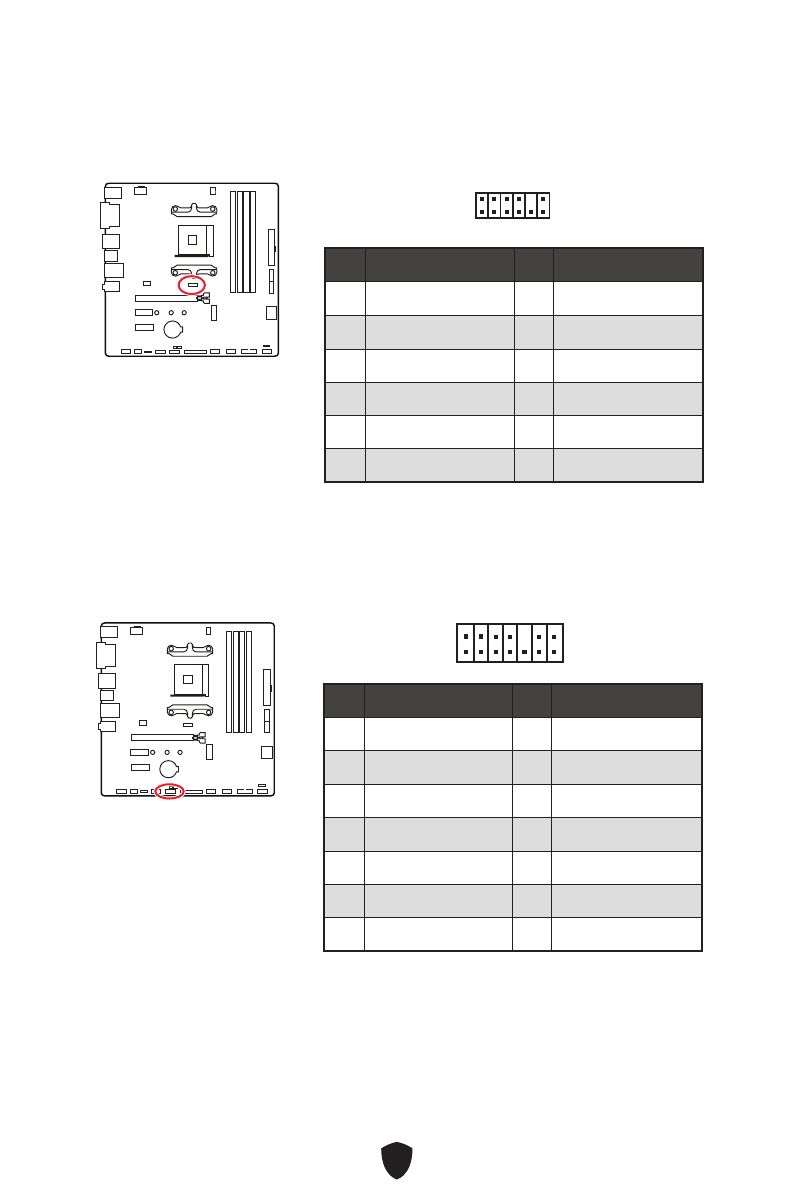

JTPM1: TPM 모듈 커넥터
이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은
TPM 보안 플랫폼 설명서를 참조하세요.
핀
신호 이름
핀
신호 이름
1
1.8V power
2
SPI_TPM_CS#_R
3
SPI_TPM_DATI
4
SPI_DATO
5
SPI_CS#_R
6
SPI_TPM_CLK
7
Ground
8
SPI_TPM_RST#
9
SPI_SW_SEL
10
No Pin
11
SPI_TPM_WP#
12
SPI_TPM_HOLD#
1
2
12
11
JLPC1: BIOS 디버그 커넥터
이 커넥터는 제조업체에서 보드 레벨 디버깅 목적으로 사용합니다.
핀
신호 이름
핀
신호 이름
1
LPC Clock
2
3V Standby power
3
LPC Reset
4
3.3V Power
5
LPC address & data pin0
6
Serial IRQ
7
LPC address & data pin1
8
5V Power
9
LPC address & data pin2
10
No Pin
11
LPC address & data pin3
12
Ground
13
LPC Frame
14
Ground
1
2
14
13
