32

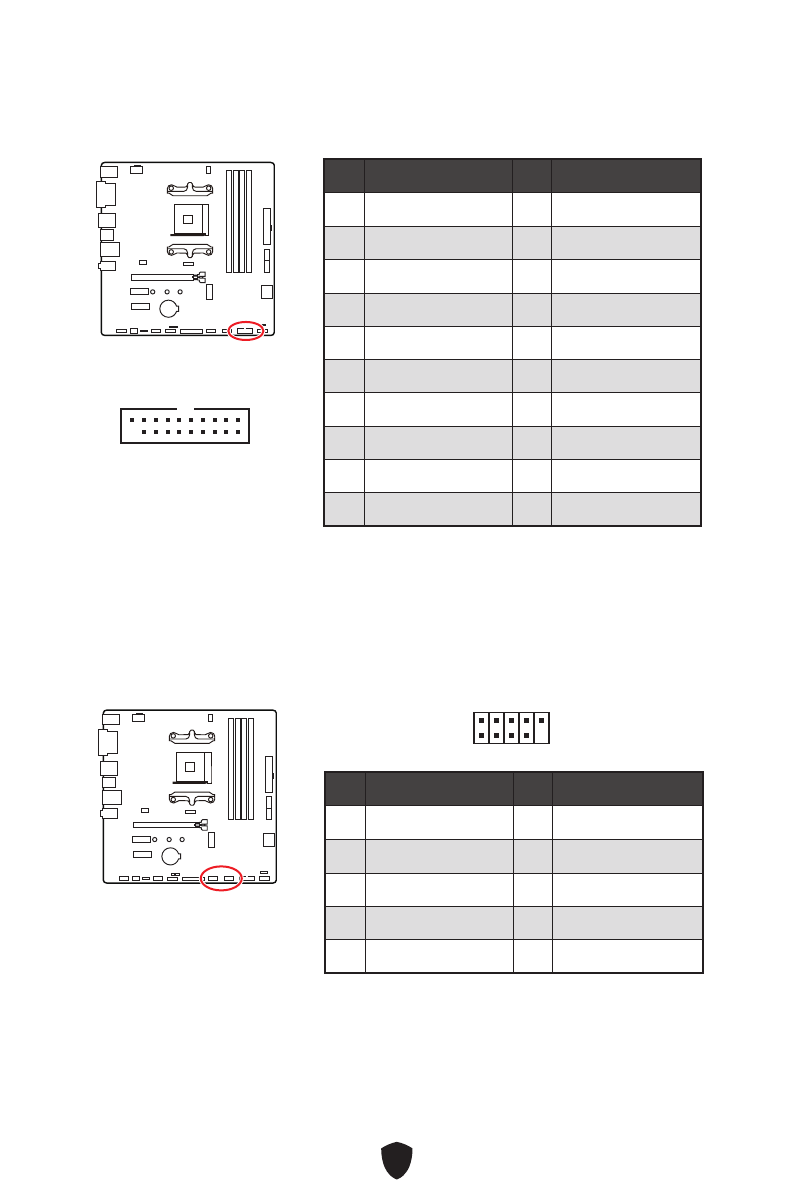

JUSB3: USB 3.2 Gen 1 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다.
⚠
중요사항
전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
핀
신호 이름
핀
신호 이름
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
JUSB1~2: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.
⚠
중요사항
∙
VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
∙
USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를
설치하시기 바랍니다.
핀
신호 이름
핀
신호 이름
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
