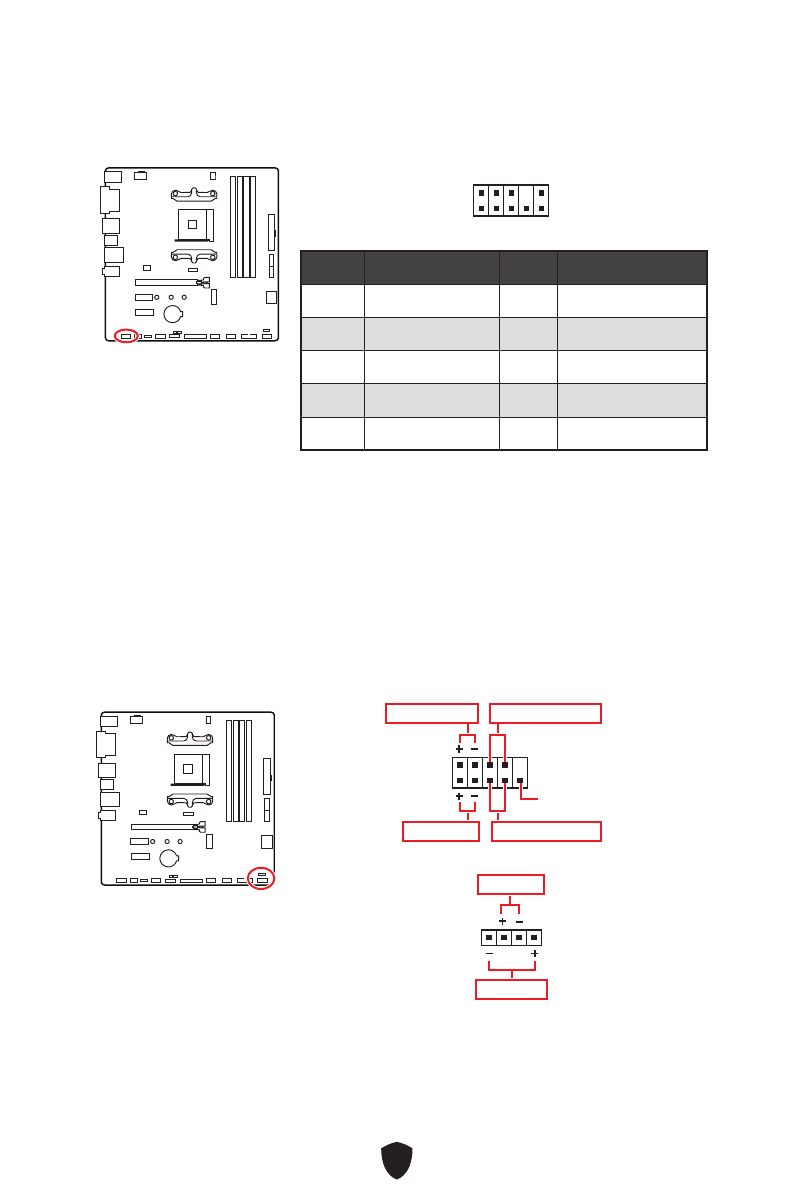

JAUD1 : Connecteur audio avant
Ce connecteur se lie aux prises audio du panneau avant.
1
2
10
9
Broche
Nom de signal
Broche
Nom de signal
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JFP1, JFP2 : Connecteurs de panneau avant
Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation
et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset
Switch vous permettent de connecter le bouton d’alimentation et le bouton de
réinitialisation. Le connecteur Power LED se connecte à l’indicateur LED du boîtier du
PC et le connecteur HDD LED indique l’activité du disque dur. Le connecteur JFP2 est
destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier du PC aux
bonnes broches, veuillez vous référer aux images suivantes ci-dessous.
1
2
10
9
Power LED
Reserved
Power Switch
JFP1
Reset Switch
HDD LED
1
JFP2
Buzzer
Speaker
⚠
Important
Veuillez noter que les connecteurs Power LED et HDD LED disposent d’un pôle négatif
et d’un pôle positif. Vous devez donc connecter le câble aux pôles positifs et négatifs
correspondants de la carte mère. Dans le cas contraire, les LED ne fonctionneront
pas correctement.
Содержание
- 136 Встроенные индикаторы; Установка ОС, драйверов и MSI Center
- 137 Краткое руководство по установке; Подготовка инструментов и компонентов
- 138 Безопасное использование продукции
- 142 Подключение разъема на передней панели
- 149 Технические характеристики
- 152 Эксклюзивные функции
- 153 Комплект поставки
- 154 Разъемы задней панели
- 155 Таблица состояний индикатора порта LAN
- 156 Автоматическое всплывающее диалоговое окно
- 158 Процессорный сокет; Процессор AM4
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 161 Видео Инструкция
- 162 JAUD1: Разъем аудио передней панели
- 164 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 170 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 172 Установка Windows 10/ Windows 11; Установка драйверов с помощью MSI DUI
- 174 Установка драйверов с помощью диска или USB; Инструкции по использованию MSI Center
- 175 Преимущества UEFI; Как проверить режим BIOS?
- 176 Вход в настройки BIOS; Инструкции по настройке BIOS
- 177 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 178 Обновление BIOS при помощи MSI Center
