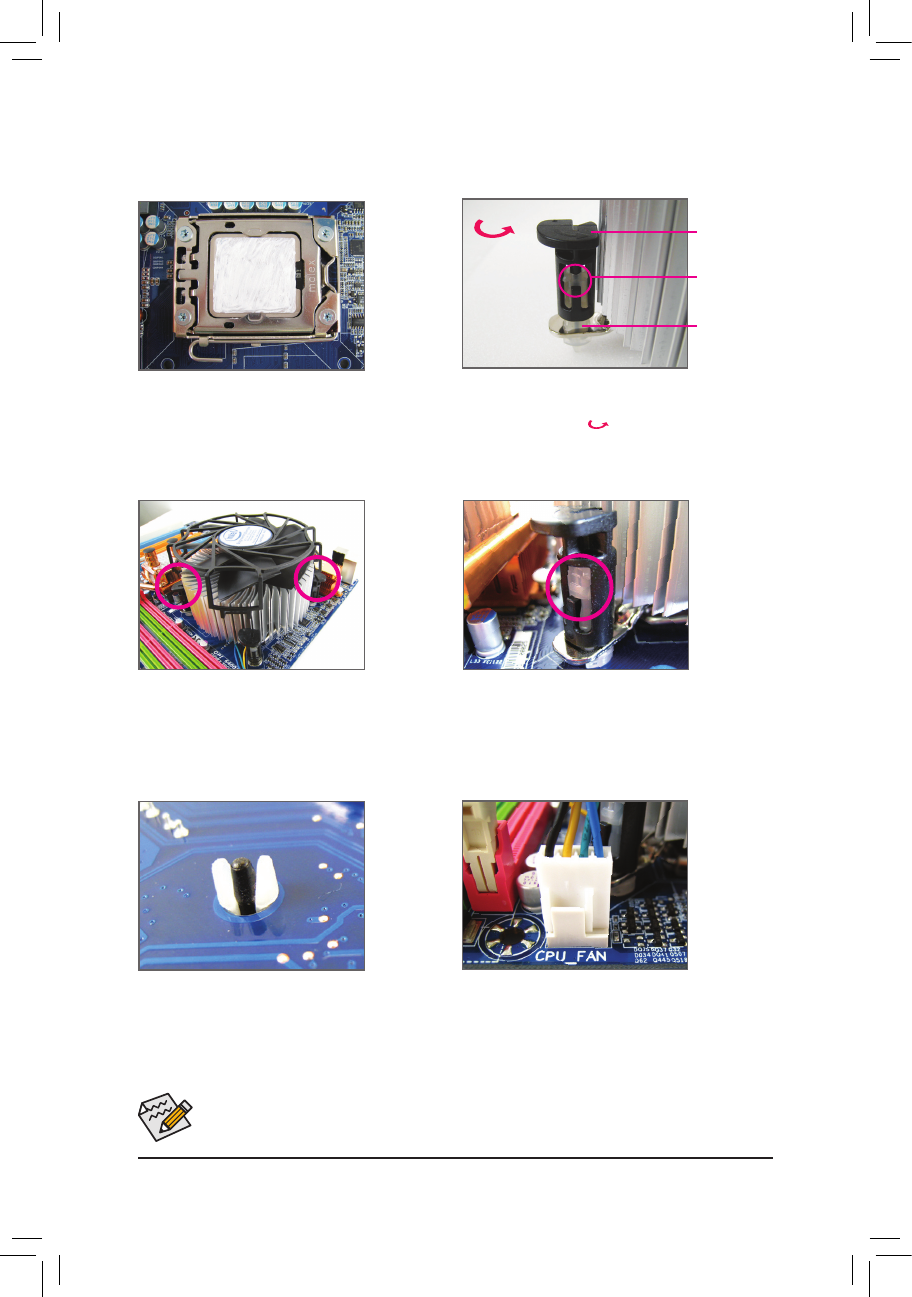

Инсталляция аппаратного обеспечения
1-3-2 Установка системы охлаждения
Пошаговая инструкция по установке системы охлаждения ЦП (Процедура установки рассматривается
на примере оригинальной системы охлаждения из комплекта поставки ЦП Intel
®
.
)
Шаг 1:
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорный разъем
системной платы.
Фиксатор
нажимного
действия
(толкатель)
Зона контакта
полимерного
стержня-
фиксатора
Верхняя часть
стержня-
фиксатора
Направление
вращения
фиксатора
(по круговой
стрелке)
Шаг 2:
Прежде чем устанавливать систему охлаждения,
определите направление вращения фиксаторов
нажимного действия,
которое приведет к
закреплению радиатора и вентилятора на системной
плате. (Выполняя процедуру демонтажа системы
охлаждения, вращение фиксаторов необходимо
произвести в обратном направлении.)
Шаг 3:
Разместите систему охлаждения над ЦП
и выровняйте оси симметрии фиксаторов
по отношению к крепежным отверстиям на
системной плате. Последовательно нажмите
две расположенные по диагонали группы
фиксаторов.
Шаг 4:
Свидетельством успешного завершения операции
будут отчетливо слышимые характерные щелчки.
Убедитесь в том, что составные части фиксаторов
нажимного действия находятся в плотном контакте
друг с другом. (Если система охлаждения отличается
от оригинальной, обратитесь к Руководству
пользователя из комплекта поставки изделия.)
Шаг 5:
После установки системы охлаждения, осмотрите
системную плату с обратной стороны. Если
взаимное расположение втулки и стержня-фиксатора
соответствует состоянию приведенному на
иллюстрации, процедуру установки можно считать
завершенной.
Шаг 6:
Подключите кабель питания вентилятора
системы охлаждения к соответствующему
разъему (CPU_FAN) на системной плате.
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения от
ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне контакта
обеспечивает плотное прилегание рабочих площадок процессора и радиатора. Имейте в виду, что
неосторожные действия и неадекватное усилие могут повредить ЦП.
