- 21 -
Инсталляция аппаратного обеспечения
1
1
CPU_FAN
SYS_FAN2
SYS_FAN1/PWR_FAN
G.QBOFM
G.QBOFM
1
1
SYS_FAN3
1
CPU_FAN:
SYS_FAN2:
SYS_FAN1/SYS_FAN3/PWR_FAN:
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12В/Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12В/Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12В/Контроль скорости
3
Контакт датчика
6) NB_FAN (Разъем для подключения вентилятора северного моста)
Подключите вентилятор северного моста к этому разъему. Разъем вентилятора имеет
специальный ключ предохраняющий его от неправильного подключения. Соединяя кабель,
убедитесь, что сделали это правильно. Провода большинства вентиляторов имеют разноцветную
маркировку. Красный провод - питание +12B, черный провод - заземление.

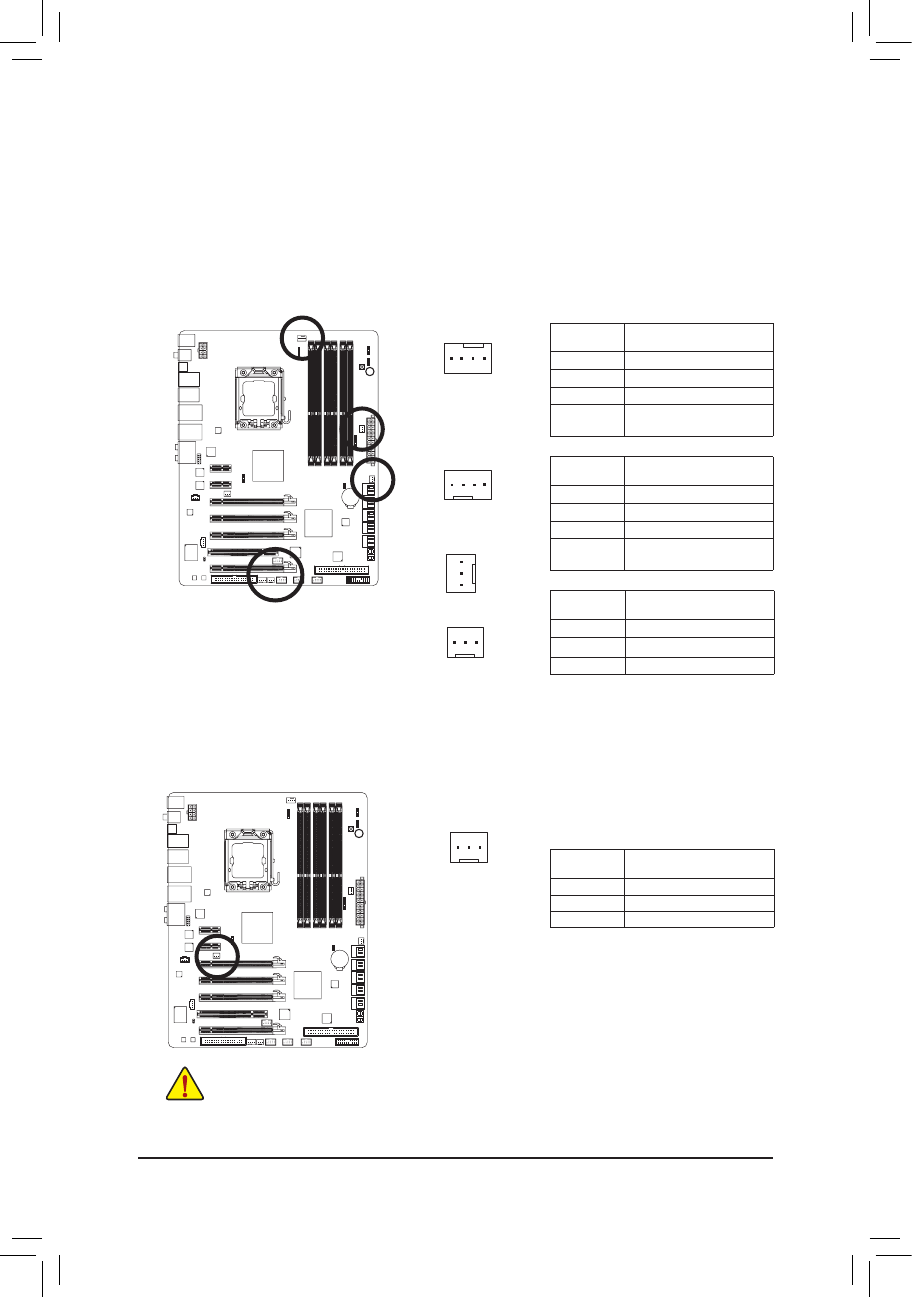

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Разъемы для подключения
вентиляторов)
На системной плате установлен 4-х контактные разъемы для вентилятора процессора (CPU_
FAN), системного вентилятора (SYS_FAN2) и 3-х контактные для системного вентилятора (SYS_
FAN1) и вентилятора БП (PWR_FAN). Подключая вентиляторы к этим разъемам, соблюдайте
полярность (черный провод кабеля соответствует контакту "Земля"). Системная плата
поддерживает возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения
необходимого теплорассеивания рекомендуется задействовать системный вентилятор, который
выводит нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12В
3
Не используется
