- 19 -
Инсталляция аппаратного обеспечения
1
2
3
5
9
11
4
7
18
14
16
6
17
15
4
8
12
13
10
19
1)
ATX_12V_2X
11)
GSATA3_6/7
2)
ATX
12)
BAT
3)
CPU_FAN
13)
F_PANEL
4)
SYS_FAN1/2/3
14)
F_AUDIO
5)
PWR_FAN
15)
CD_IN
6)
NB_FAN
16)
SPDIF_I
7)
FDD
17)
SPDIF_O
8)
IDE
18)
F_USB1/F_USB2/F_USB3
9)
SATA3_0/1/2/3/4/5
19)
F_1394
10)
GSATA2_8/9

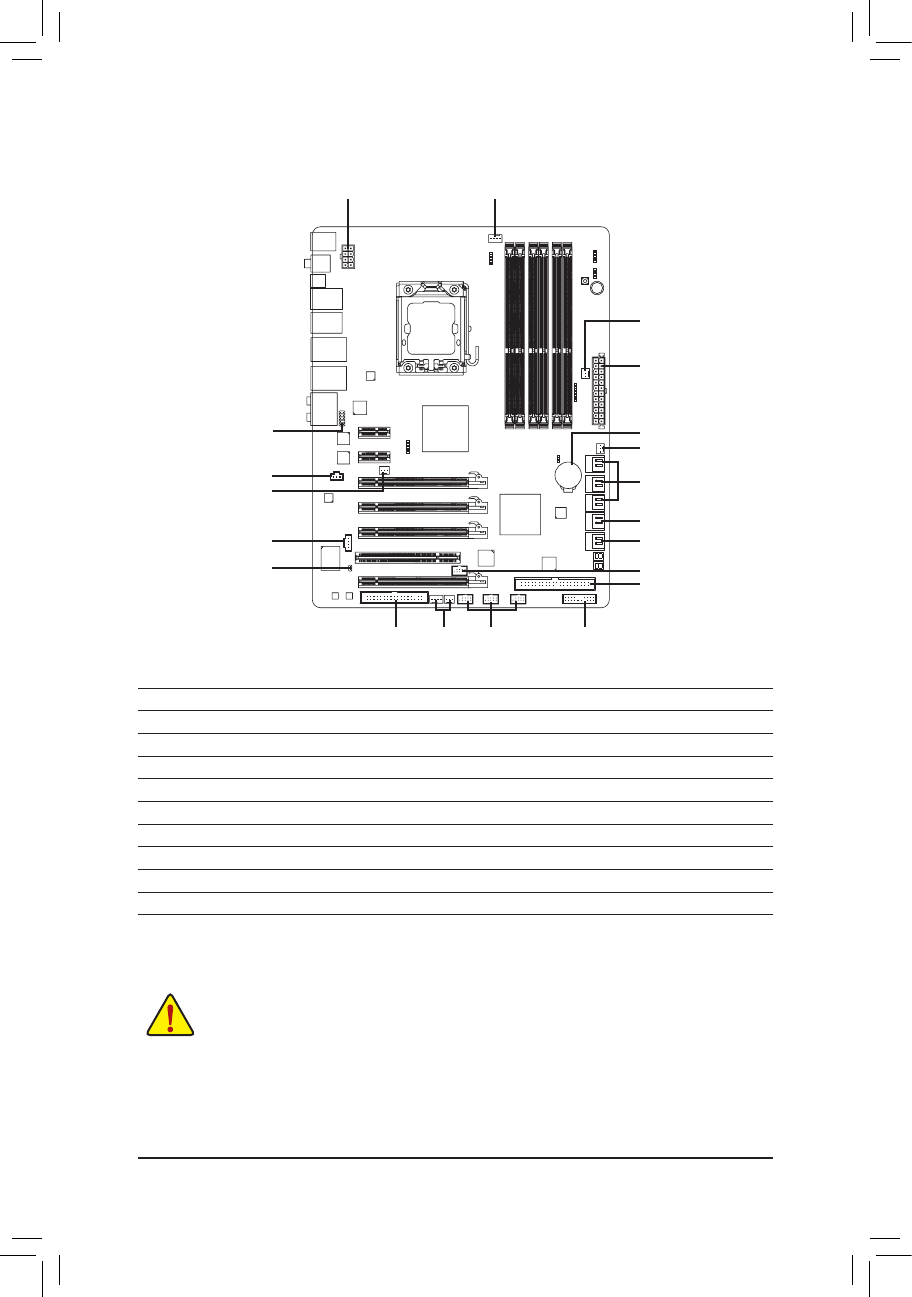

1-9 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
