- 23 -
Инсталляция аппаратного обеспечения
1
1
7
7
G.QBOFM
G.QBOFM
G.QBOFM
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
7
1
7
1
G.QBOFM
GSATA2_8
GSATA2_9

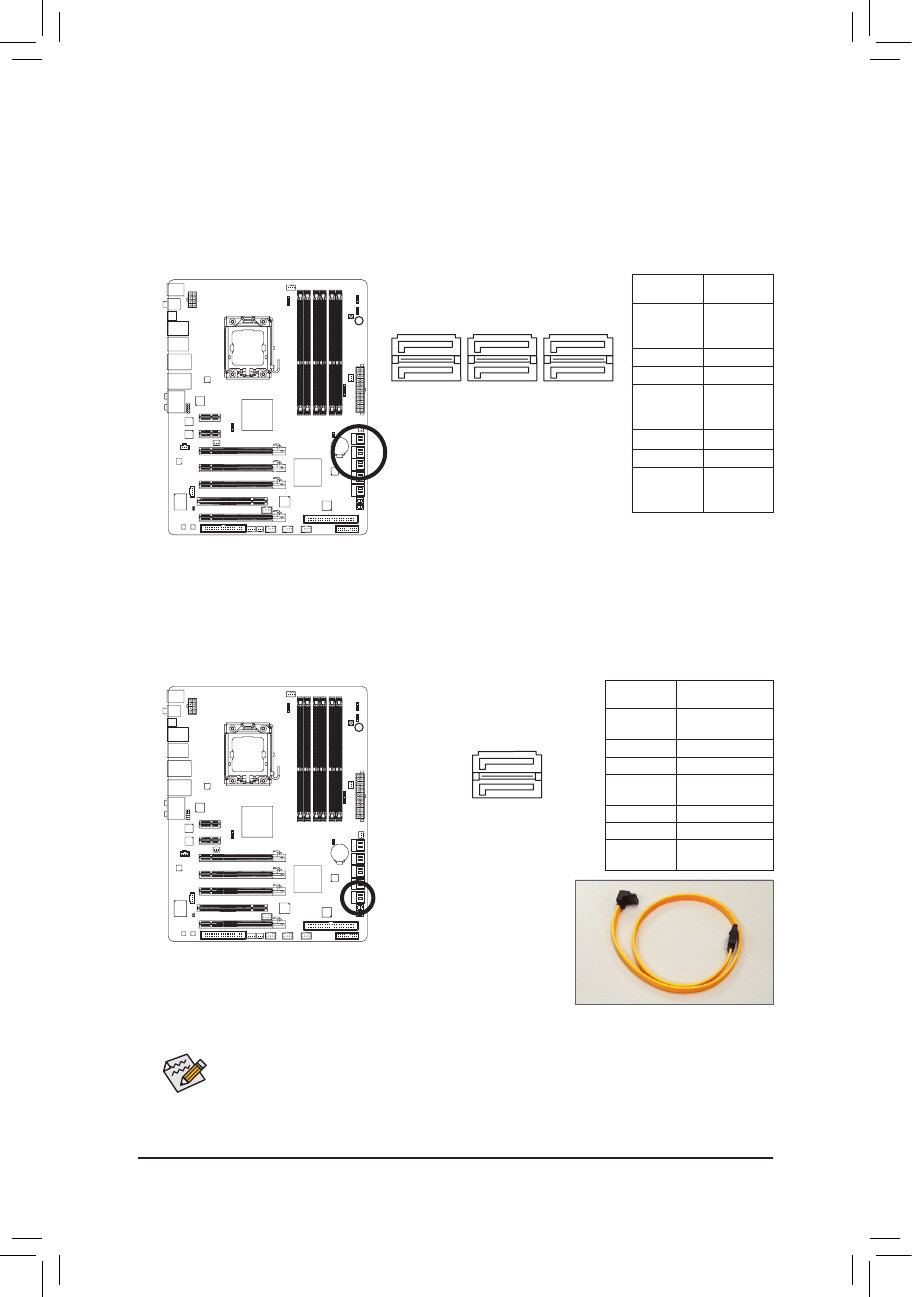

9) SATA2_0/1/2/3/4/5 (Разъемы пропускная способность SATA-интерфейса 3 Гбит/с,
микросхема ICH10)
Разъем SATA соответствует спецификации SATA 3Гбит/с и совместим со стандартом SATA
1,5Гбит/с. Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства.
Южный мост ICH10R поддерживает организацию RAID массивов RAID 0, RAID 1, RAID 5 и RAID
10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5,
"Конфигурирование SATA жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков может быть четным или нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
10) GSATA2_8/9 (Пропускная способность SATA-интерфейса 3 Гбит/с, контроллер
GIGABYTE SATA2)
Разъем SATA соответствует спецификации SATA II и SATA (пиковая пропускная способность 3
Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер GIGABYTE SATA2 предоставляет возможность организовать
для дисковой подсистемы массив уровня RAID 0 и RAID 1. Дополнительная информация о
конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
Нумерация
контактов.
Пояснения
1
GND
(контакт
Земля)
2
TXP
3
TXN
4
GND
(контакт
Земля)
5
RXN
6
RXP
7
GND
(контакт
Земля)
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
