Инсталляция аппаратного обеспечения
- 26 -
1
2
9
10
1

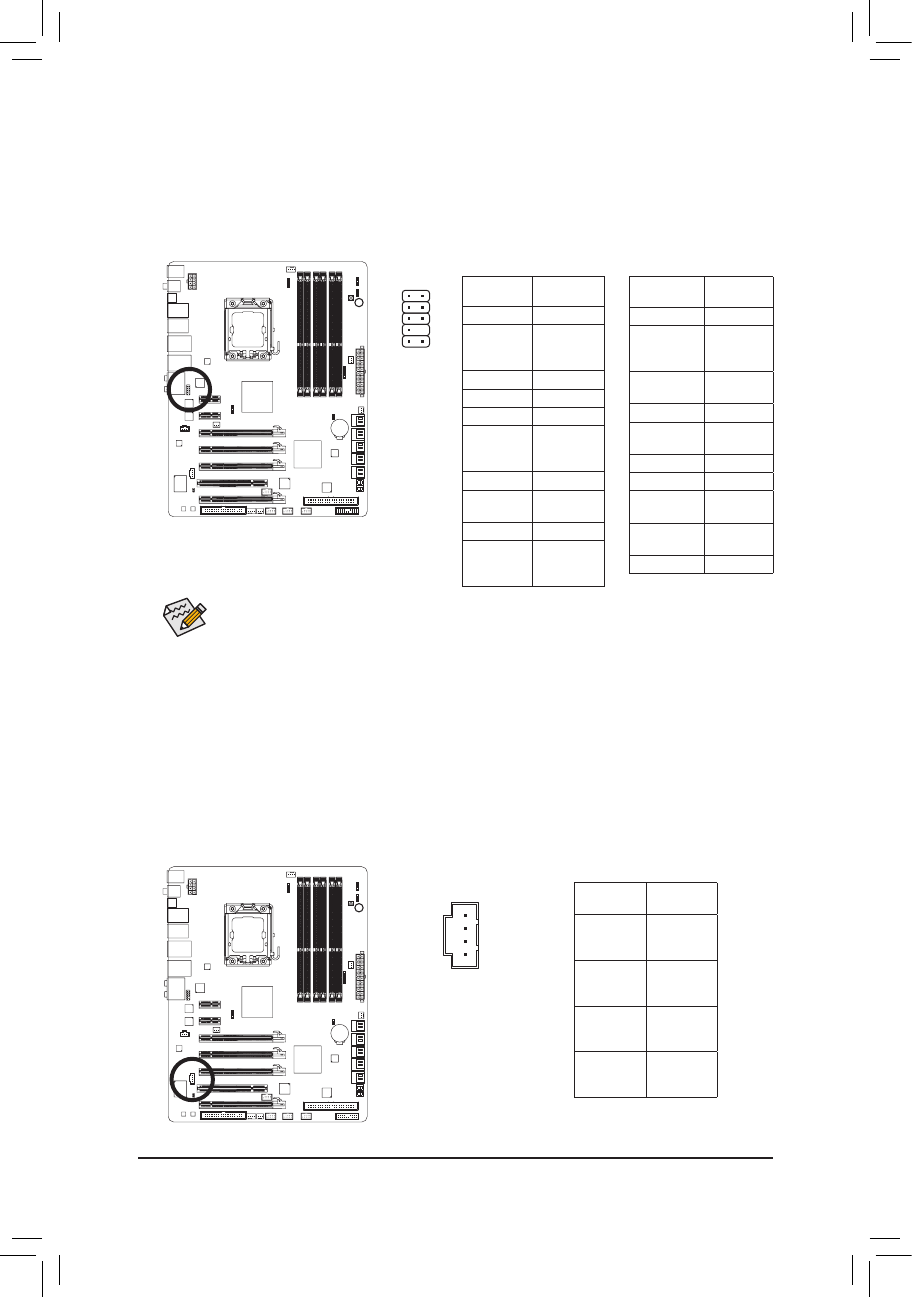

14) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
•
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с аудиоподсистемой AC'97 обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
•
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
•
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
15) CD_IN (Разъем CD_IN)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
Нумерация
контактов
Пояснения
1
CD-L
(Левый
канал)
2
GND
(контакт
Земля)
3
GND
(контакт
Земля)
4
CD-R
(Правый
канал)
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
Нумерация
контактов.
Пояснения
1
MIC
2
GND
(контакт
Земля)
3
MIC
Питание
4
NC
5
Line Out
(R)
6
NC
7
NC
8
Контакт
отсутствуе
9
Line Out
(L)
10
NC
Нумерация
контактов.
Пояснения
1
MIC2_L
2
GND
(контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND
(контакт
Земля)
7
FAUDIO_JD
8
Контакт
отсутствуе
9
LINE2_L
10
GND
(контакт
Земля)
