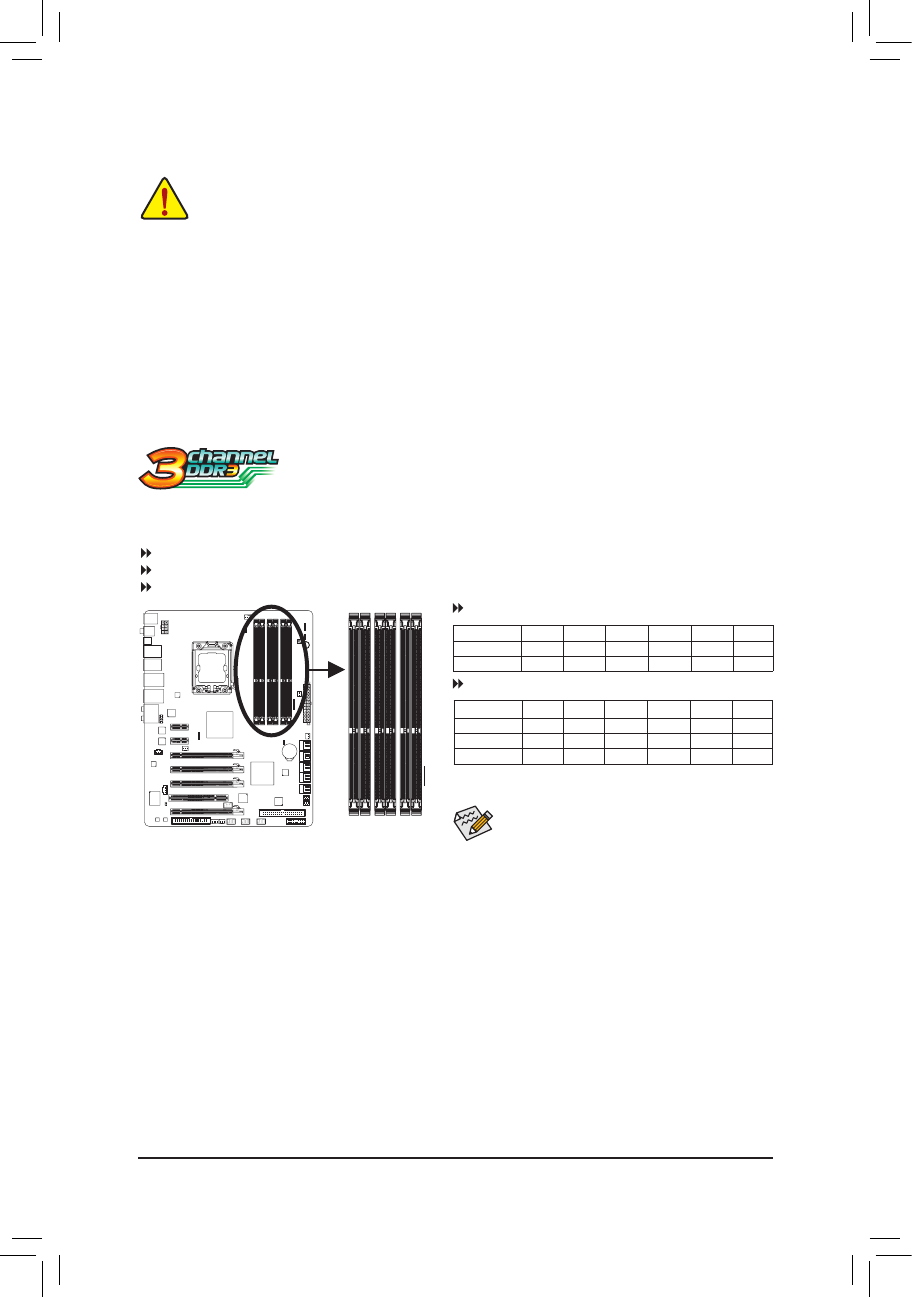

Инсталляция аппаратного обеспечения
- 10 -
DDR3_2 DDR3_1 DDR3_4 DDR3_3 DDR3_6 DDR3_5
1-4-1 Двух/трех канальный режим работы ОЗУ (Конфигуратор)
На системной плате установлены шесть разъемов для модулей памяти DDR3
SDRAM, которые могут работать в двух/трех канальном режимах. После
инсталляции модулей ОЗУ и старта системы BIOS автоматически определит
тип и емкость памяти. Двух или трех канальный режим способны удвоить или утроить полосу
пропускания работы памяти.
Шесть разъемов для модулей ОЗУ DDR3 обслуживают три канала:
Канал 0: DDR3_1, DDR3_2
Канал 1: DDR3_3, DDR3_4
Channel 2: DDR3_5, DDR3_6
1-4 Инсталляция системной памяти
Из-за ограничения накладываемых работой чипсета, прежде чем использовать память в двух/трех
канальном режиме прочитайте следующие руководящие принципы.
Dual Channel (Двухканальный режим)--
1. Двухканальный режим работы подсистемы памяти недоступен если на плате установлен всего
один модуль ОЗУ.
2. Организуя двухканальный режим работы с помощью двух или четырех модулей памяти,
настоятельно рекомендуется устанавливать модули идентичной емкости и типа одного
изготовителя. Когда двухканальный режим организуется с помощью двух модулей, устанавливайте
их в разъемы DDR3_1 and DDR3_3.
3 Channel (Трехканальный режим)--
1. Трехканальный режим работы подсистемы памяти недоступен если на плате установлен всего
один или два модуля ОЗУ.
2. Организуя двухканальный режим работы с помощью трех, четырех или шести модулей
памяти, настоятельно рекомендуется устанавливать модули идентичной емкости и типа одного
изготовителя. Когда трехканальный режим организуется с помощью трех модулей, устанавливайте
их в разъемы DDR3_1, DDR3_3 and DDR3_5. Когда трехканальный режим организуется с помощью
четырех модулей, устанавливайте их в разъемы DDR3_1, DDR3_2, DDR3_3 and DDR3_5.
Прежде чем приступить к инсталляции системной памяти внимательно прочтите
рекомендации:
Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с
•
системной платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их
идентичной емкости, рабочей частоты, а также производителя микросхем памяти.
(Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте
GIGABYTE).
Чтобы исключить риск повреждения оборудования, до начала установки модулей ОЗУ
•
выключите ПК и отсоедините силовой кабель от блока питания.
Конструктив модулей памяти спроектирован таким образом, чтобы исключить
•
возможность некорректной установки ОЗУ в соответствующие DIMM-разъемы
на системной плате. Однозначная ориентация модулей по отношению к разъему
существенно упрощает задачу монтажа. Разверните модуль таким образом, чтобы
специальная выемка на печатной плате совпала с позиционным ключом DIMM-разъема.
Двухканальный режим работы ОЗУ: таблица конфигурации
Трехканальный режим работы ОЗУ: таблица конфигурации
(SS=односторонние модули, DS=двухсторонние модули, "--"=модули
не установлены
Если используется только один модуль памяти
его необходимо установить в разъем DDR3_1 или
DDR3_3.
DDR3_2 DDR3_1 DDR3_4 DDR3_3 DDR3_6 DDR3_5
Два модуля
- -
DS/SS
- -
DS/SS
- -
- -
Четыре модуля DS/SS
DS/SS
DS/SS
DS/SS
- -
- -
DDR3_2 DDR3_1 DDR3_4 DDR3_3 DDR3_6 DDR3_5
Три модуля
- -
DS/SS
- -
DS/SS
- -
DS/SS
Четыре модуля DS/SS
DS/SS
- -
DS/SS
- -
DS/SS
Шесть модулей DS/SS
DS/SS
DS/SS
DS/SS
DS/SS
DS/SS
