Инсталляция аппаратного обеспечения
- 24 -
7
1
7
1
G.QBOFM
GSATA3_6
GSATA3_7
Для конфигурирования RAID массивов уровня 0 и 1
вам потребуется как минимум два жестких диска. Если
используется большее количество дисков, оно должно
быть четным.

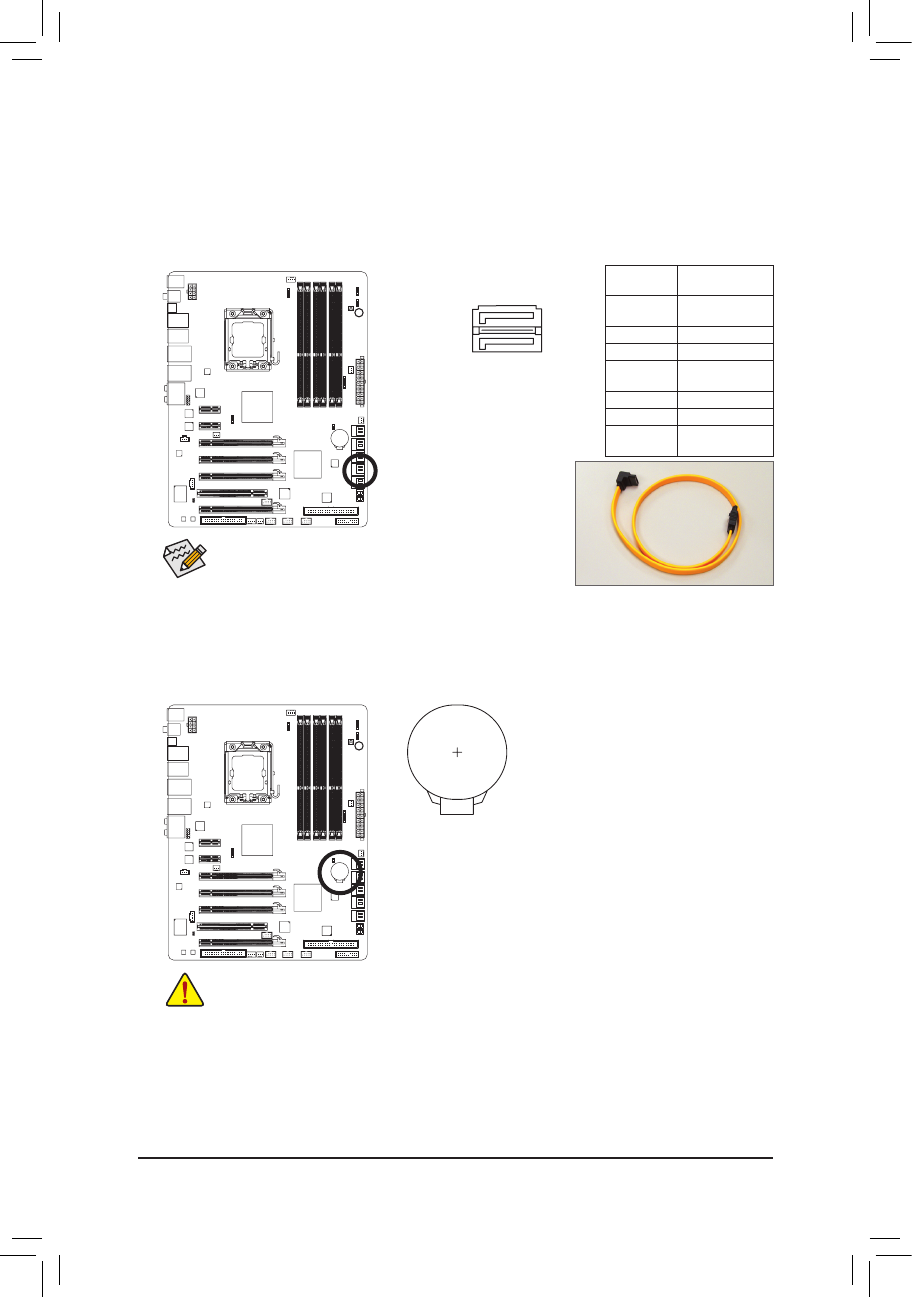

11) GSATA3_6/7 (Пропускная способность SATA-интерфейса 6 Гбит/с, контроллер
Marvell 9128)
Разъем SATA соответствует спецификации SATA 6 Гбит/с и совместим со спецификациями SATA 3
Гбит/с и SATA 1,5 Гбит/с. Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Контроллер Marvel 9128 предоставляет возможность организовать для дисковой
подсистемы массив уровня RAID 0 и RAID 1. Дополнительная информация о конфигурировании
RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
12) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
•
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
•
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена
•
вызывает затруднения, выясните у продавца или дилера адрес сервис-центра,
способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки
•
положительный полюс батареи (+) должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с
•
рекомендациями местных регулирующих органов.
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
