Инсталляция аппаратного обеспечения
- 28 -
G.QBOFM
G.QBOFM
10
10
9
9
2
2
1
1

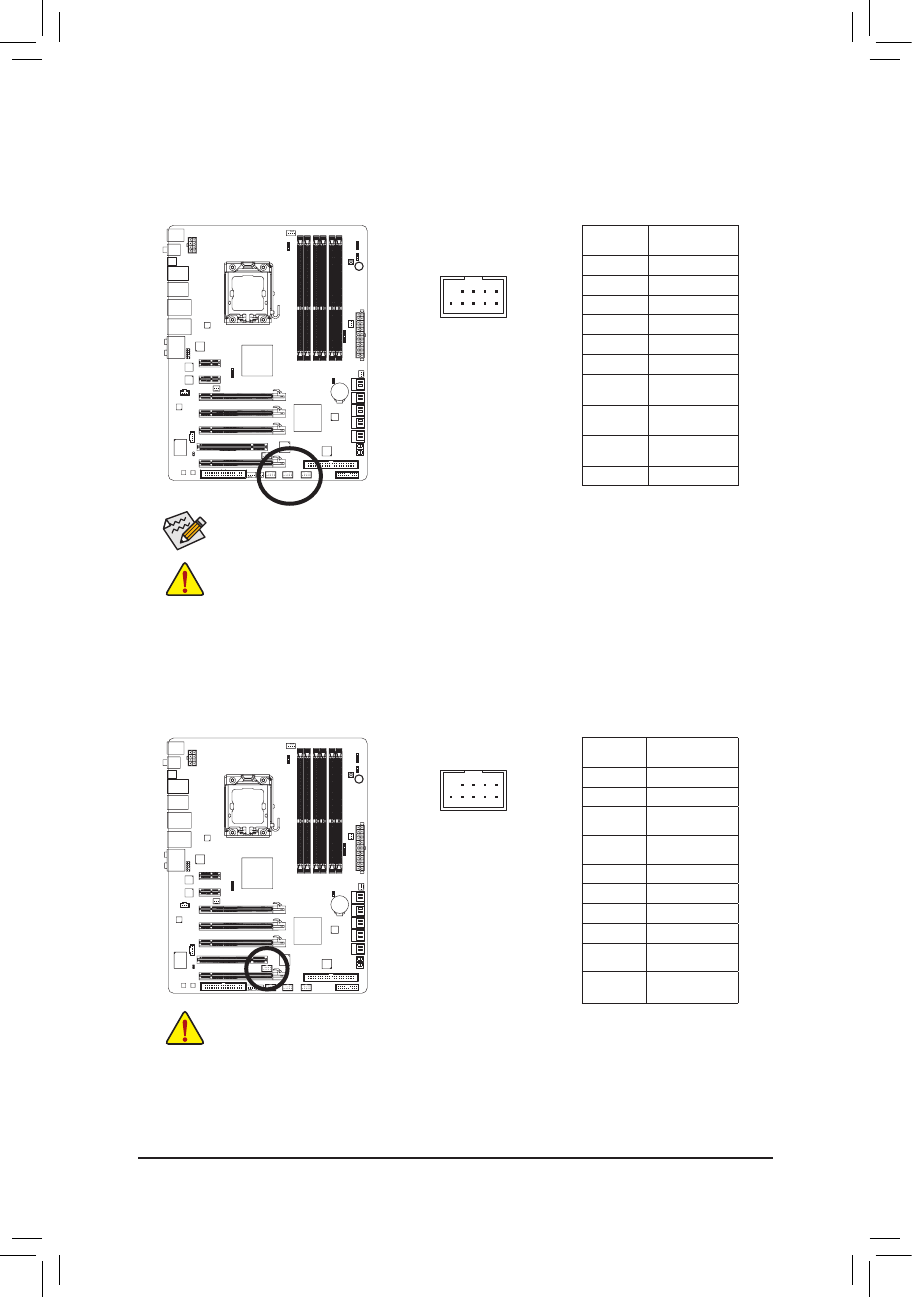

18) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
19) F_1394 (Разъем IEEE 1394a-интерфейса)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
•
системной плате.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
•
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
Когда система находится в режимах S4/S5, только порты F_USB1 поддерживают функцию
ON/OFF Charge.
Нумерация
контактов.
Пояснения
1
Питание (5B)
2
Питание (5B)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт
Земля)
8
GND (контакт
Земля)
9
Контакт
отсутствуе
10
NC
Нумерация
контактов.
Пояснения
1
TPA+
2
TPA-
3
GND (контакт
Земля)
4
GND (контакт
Земля)
5
TPB+
6
TPB-
7
Питание (12B)
8
Питание (12B)
9
Контакт
отсутствуе
10
GND (контакт
Земля)
