Hardware Installation
- 25 -
English
1

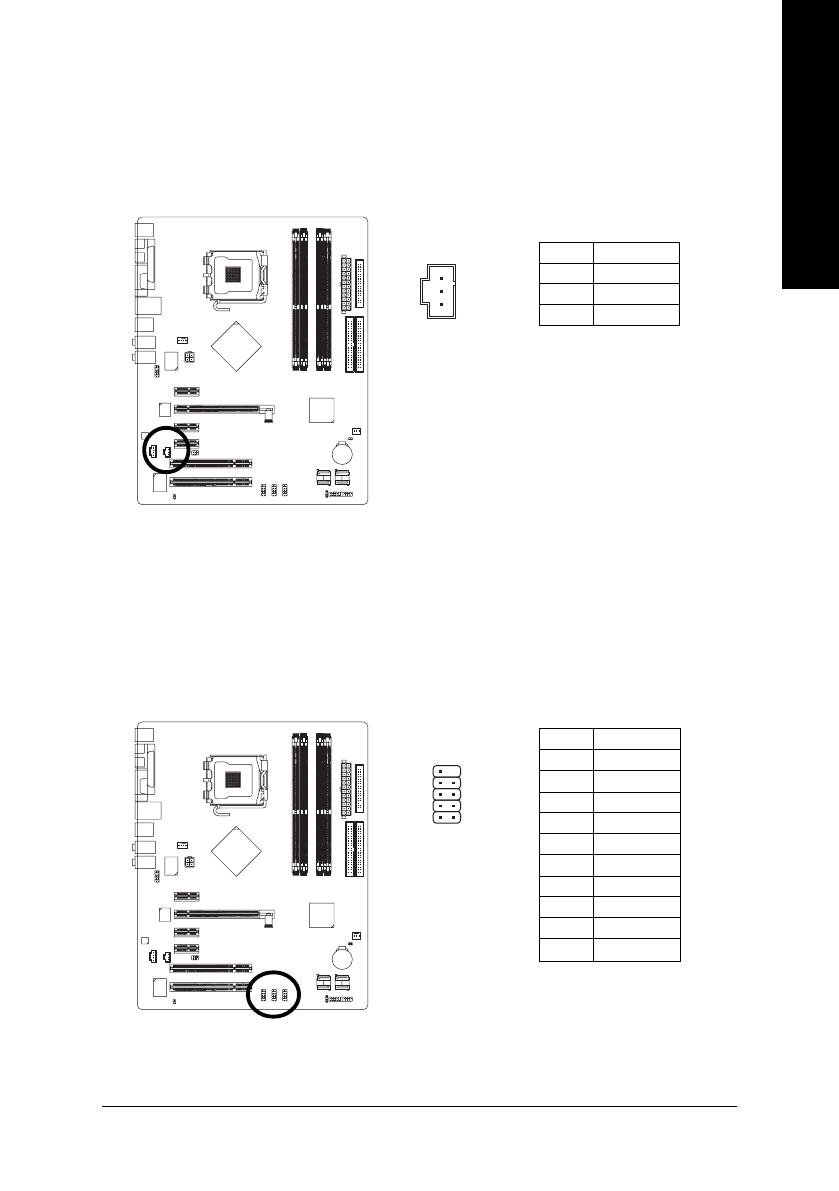

14) F_ USB1 / F_USB2 / F_USB3 (Front USB Connector)
Be careful with the polarity of the front USB connector. Check the pin assignment carefully while
you connect the front USB cable, incorrect connection between the cable and connector will make
the device unable to work or even damage it. For optional front USB cable, please contact your
local dealer.
1
2
9
1 0
13) SPDIF_I (SPDIF In Connector)
Use SPDIF IN feature only when your device has digital output function. Be careful with the polarity
of the SPDIF_I connector. Check the pin assignment carefully while you connect the SPDIF cable,
incorrect connection between the cable and connector will make the device unable to work or even
damage it. For optional SPDIF cable, please contact your local dealer.
Pin No.
Definition
1
Power
2
SPDIFI
3
GND
Pin No.
Definition
1
Power(5V)
2
Power(5V)
3
USB DX-
4
USB Dy-
5
USB DX+
6
USB Dy+
7
GND
8
GND
9
No Pin
10
NC
