GA-8N775 Motherboard
- 24 -
English

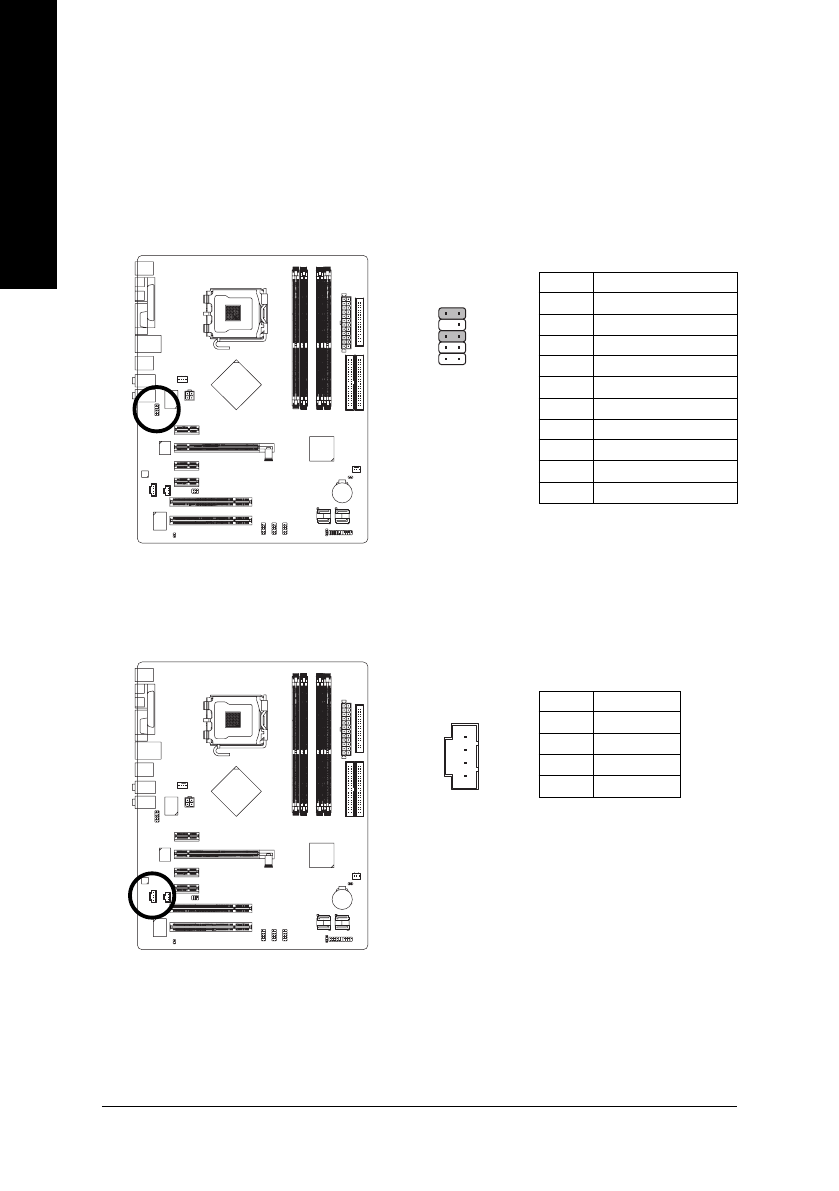

12) CD_IN (CD IN)
Connect CD-ROM or DVD-ROM audio out to the connector.
1
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
Power
5
FrontAudio(R)
6
Rear Audio (R)/ Return R
7
NC
8
No Pin
9
FrontAudio (L)
10
Rear Audio (L)/ Return L
1
1 0
9
2
11) F_AUDIO (Front Audio Panel Connector)
If you want to use Front Audio connector, you must remove 5-6, 9-10 Jumper. In order to utilize the
front audio header, your chassis must have front audio connector. Also please make sure the pin
assignments for the cable are the same as the pin assignments for the front audio header. To find
out if the chassis you are buying support front audio connector, please contact your dealer. Please
note, you can have the alternative of using front audio connector or of using rear audio connector
to play sound.
