Hardware Installation
- 25 -
English

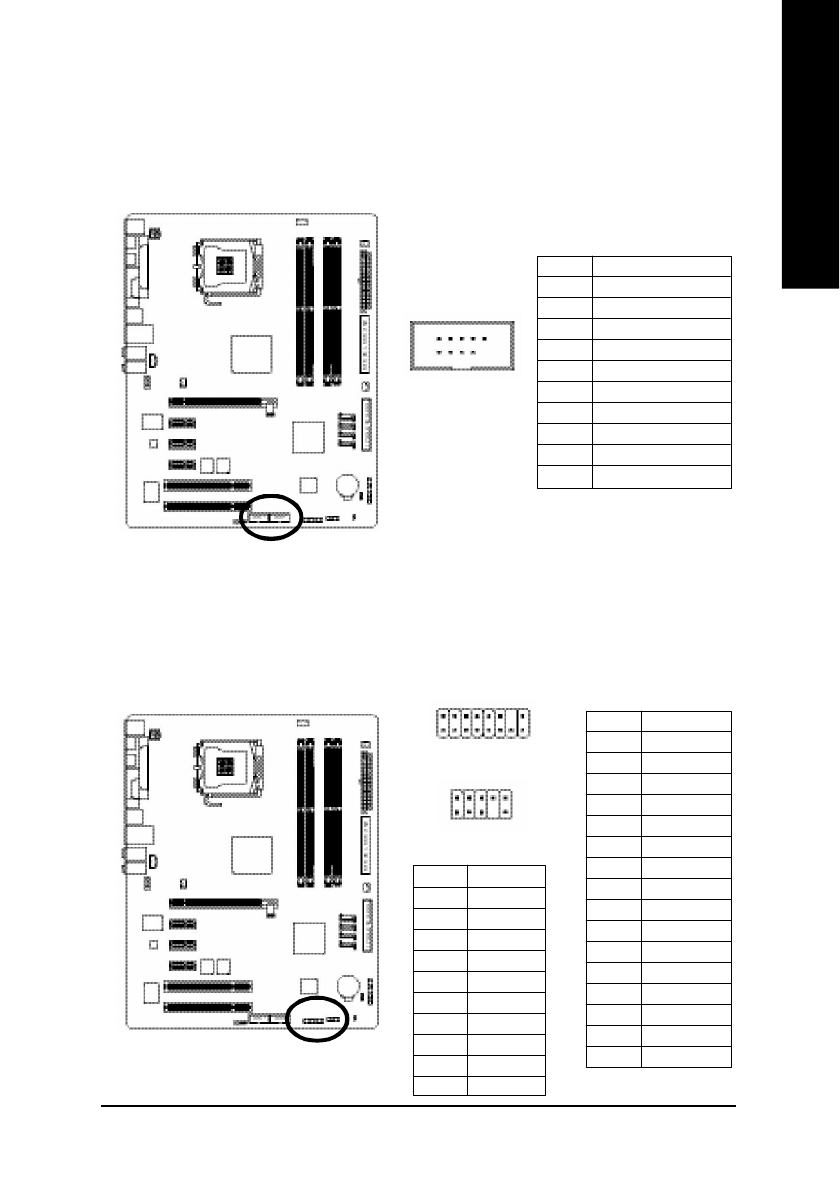

14) F_ USB1 / F_USB2 (Front USB Connector)
Be careful with the polarity of the front USB connector. Check the pin assignment carefully while
you connect the front USB cable, incorrect connection between the cable and connector will make
the device unable to work or even damage it. For optional front USB cable, please contact your
local dealer. The "USB Device Wake up From S3" is only supported by rear USB ports.
1
2
9
10
15) F1_1394/F2_1394 (IEEE 1394 Connector)
Serial interface standard set by Institute of Electrical and Electronics Engineers, which has features like
high speed, high bandwidth and hot plug.
Be careful with the polarity of the IEEE1394 connector. Check the pin assignment carefully while you
connect the IEEE1394 cable, incorrect connection between the cable and connector will make the
device unable to work or even damage it. For optional IEEE1394 cable, please contact your local
dealer.
2
16
1
15
2
10
1
9
F2_1394
F1_1394
Pin No.
Definition
1
Power
2
Power
3
TPA0+
4
TPA0-
5
GND
6
GND
7
TPB0+
8
TPB0-
9
Power
10
Power
11
TPA1+
12
TPA1-
13
GND
14
No Pin
15
TPB1+
16
TPB1-
Pin No.
Definition
1
TPA2+
2
TPA2-
3
GND
4
GND
5
TPB2+
6
TPB2-
7
No Pin
8
Power
9
Power
10
GND
Pin No.
Definition
1
Power
2
Power
3
USB DX-
4
USB Dy-
5
USB DX+
6
USB Dy+
7
GND
8
GND
9
No Pin
10
NC
