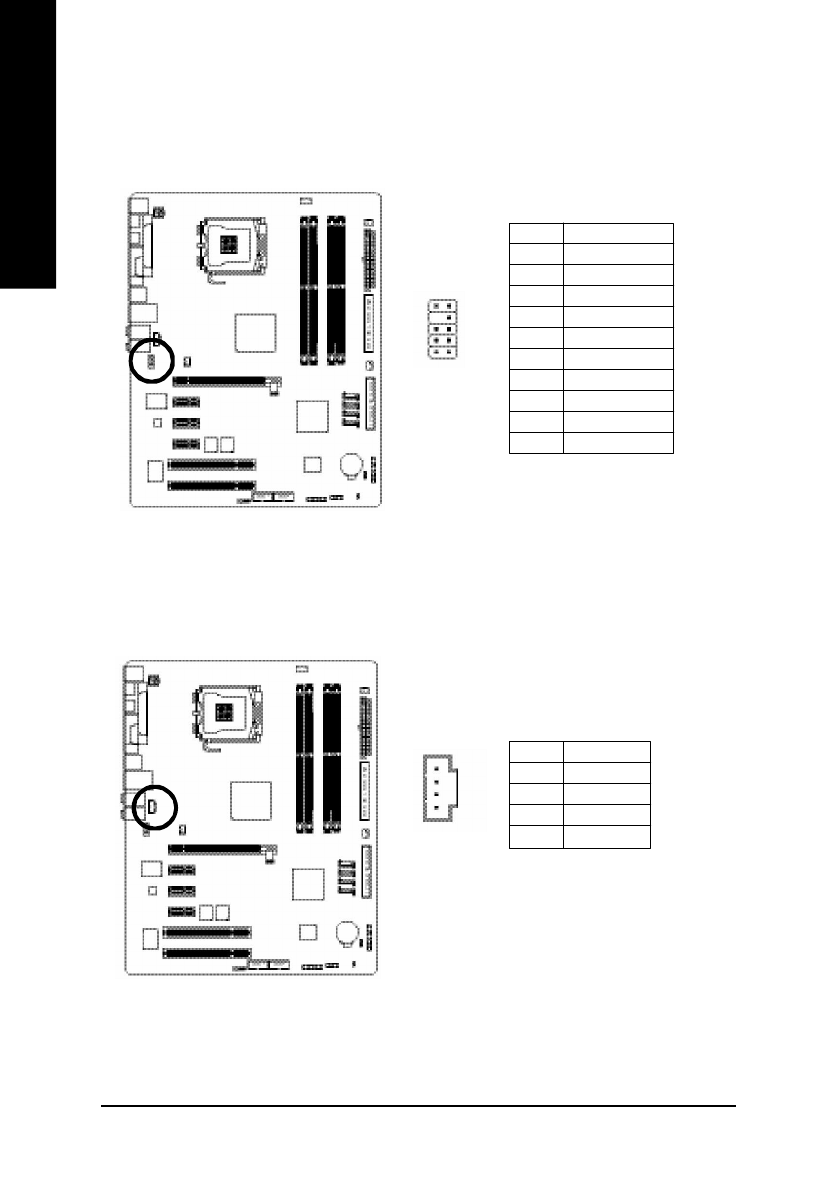

GA-8I915P-D Pro Motherboard

- 24 -

English

12) AZALIA_FP (Front Audio Connector)

Please make sure the pin assigment on the cable is the same as the pin assigment on the motherboard
header. To find out if the chassis you are buying support front audio panel connector, please contact
your dealer.

13) CD_IN (CD IN)

Connect CD-ROM or DVD-ROM audio out to the connector.

1

Pin No.

Definition

1

CD-L

2

GND

3

GND

4

CD-R

9

10

1

2

Pin No.

Definition

1

MIC2_L

2

GND

3

MIC2_R

4

-ACZ_DET

5

Line2_R

6

FSENSE1

7

FAUOIO_JD

8

No Pin

9

LINE2_L

10

FSENSE2
