Hardware Installation

- 13 -

English

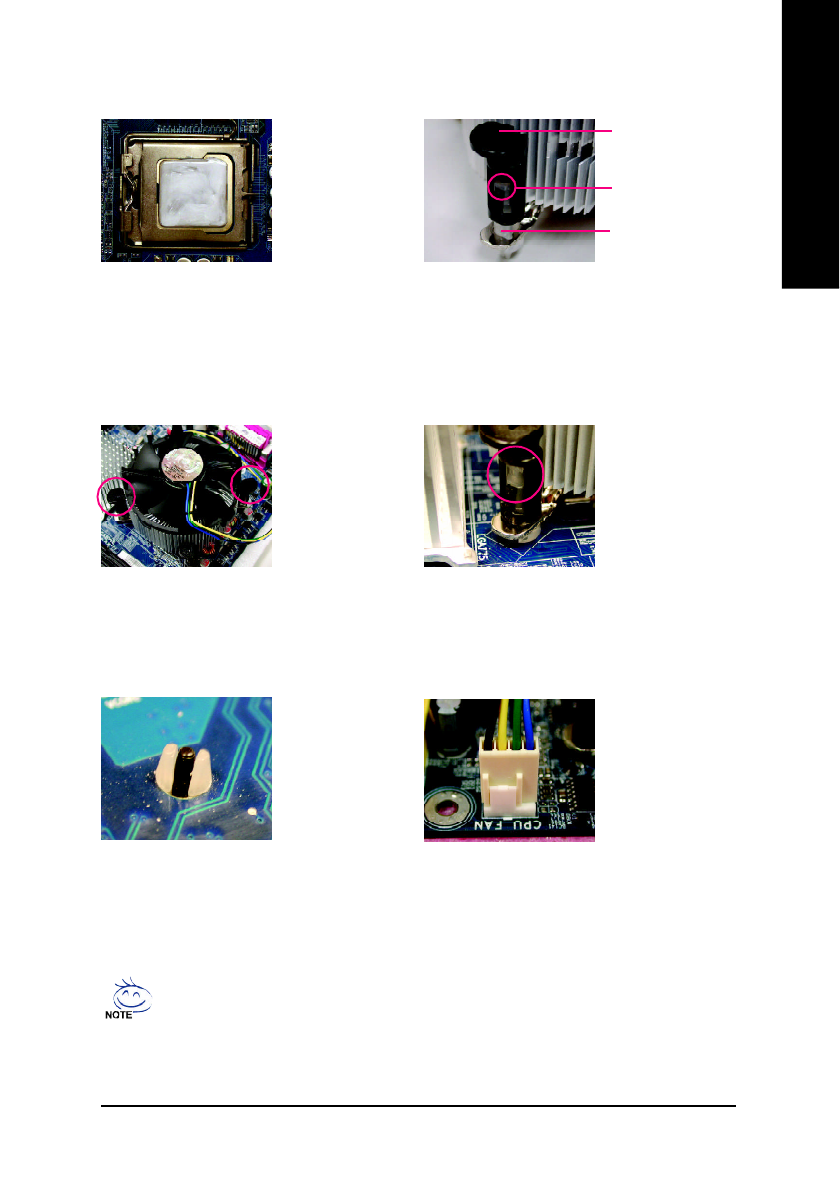

1-3-2 Installation of the Heatsink

The heatsink  may adhere to the CPU as a  result of  hardening of the heatsink paste.To prevent
such an occurrence, it is suggested that either thermal tape rather than heat sink paste be used for
heat dissipation or using extreme care when removing the heatsink.

Fig. 6
Finally,  plea se  attach  the  power  conn ector  of  the
h ea ts i nk   t o  t he   C P U  fa n   h ea d er   l oc a te d  o n  th e
motherboard.

Fig. 3
Place the  heatsink atop the CPU  and make  sure
the push pins aim to the pin hole on the
m o t h e r b o a r d . P r e s s i n g   d o w n   t h e   p u s h   p i n s
diagonally.

Fig. 4
Please make sure the Male and Female push pin are
joined closely. (for  detailed installation  instructions,
please refer to the heatsink installation section of the
user manual)

Fig. 5
P l ea s e   ch e c k   t h e   ba c k   o f  m o t he r b o ar d   a ft e r
installing. If the push pin is inserted as the picture,
the installation is complete.

Fig.1
Please  apply an even layer of  heatsink paste on
the surface of the installed CPU.

Fig. 2
(Turning the push  pin along the direction of arrow is
to remove the heatsink, on the contrary, is to install.)
Please note  the direction  of arrow sign on  the male
push pin doesn't face inwards before installation. (This
instruction is only for Intel boxed fan)

Male Push Pin

Female Push Pin

The top of Female Push Pin
